إصلاح مصابيح LED COB

مقدمة: إصلاح مصابيح LED COB الميتة

لقد اشتريت مجموعة من المصابيح الصينية من eBay وهي وحدات COB (رقاقة على اللوحة) مما يعني لوحة بها مجموعة من رقائق LED ملحومة عليها. عادة ما يركضون لمدة شهر أو شهرين وينتهي بهم الأمر بالموت هناك لأسباب غير معروفة. إليكم تقنيتي للإصلاح وربما سبب وفاتهم وكيفية الإصلاح إذا كنت شجاعًا بما يكفي للقيام بذلك. تبلغ تكلفة الإصلاح حوالي 0.02 دولارًا أمريكيًا لكل استثمار إذا كانت لديك المعدات اللازمة لحل المشكلات.

لقد أصلحت ما يقرب من 50 من هذه الأشياء الصغيرة.

تكلفة هذه المصابيح من 1 دولار إلى 4 دولارات على موقع eBay وأماكن أخرى.

على الرغم من أن هذه العملية ليست معقدة ، إلا أنها تتطلب القليل من المعرفة بالإلكترونيات بالإضافة إلى بعض الخبرة في اللحام وبعض السلامة التي يجب اتباعها أيضًا لأن هذا جهاز يعمل بالتيار المتردد بجهد 110 فولت.

آمل أن يعطي هذا شجاعة وفكرة عن كيفية حل احتضار المصابيح الكهربائية للجميع.

الخطوة 1: مقدمة وخلفية

هذه المصابيح عبارة عن مجموعة من رقائق LED الصغيرة الموضوعة في سلسلة على لوحة ويتم تشغيلها بواسطة دائرة تيار متردد مصححة. كما هو الحال مع الدائرة التسلسلية ، إذا انكسر أحد المكونات في “السلسلة” ، فلن تعمل الوحدة بعد الآن (فكر في أضواء عيد الميلاد هنا). كما هو الحال في أي دائرة متسلسلة ، ترسم مصابيح LED تيارًا لكل وحدة في الدائرة وتسقط جهدًا عبر كل واحدة لأنها تصدر الضوء ، ونأمل ألا تسخن.

يوجد في المصباح مقوم ومقاوم للحمل وبعض مكثفات التصفية التي تمنح مصابيح LED جهدًا للتيار المستمر للعيش عليها.

سوف نتحقق من هذه المكونات (مزود الطاقة) ، ثم ننظر إلى مصابيح LED الفعلية (الأجزاء التي يتم كسرها عادةً في هذا النوع من المصباح الكهربائي).

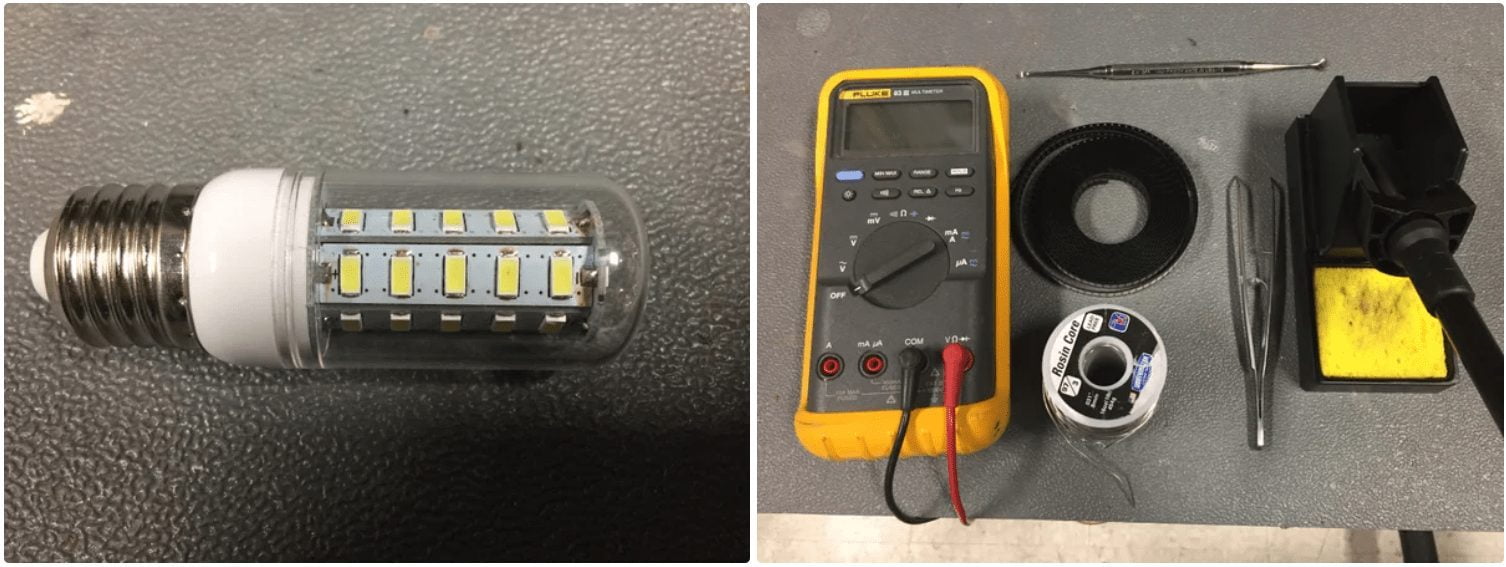

الصورة الثانية عبارة عن قائمة بالأجزاء والأدوات التي تحتاجها لإنجاز هذا المشروع.

القائمة تشمل:

لحام الحديد ولحام

جهاز قياس متعدد يحتوي على “طريقة فحص الصمام الثنائي”

ملاقط للتعامل مع رقائق LED الصغيرة

اختر لتحريك الأشياء والعمل كأصابع صغيرة

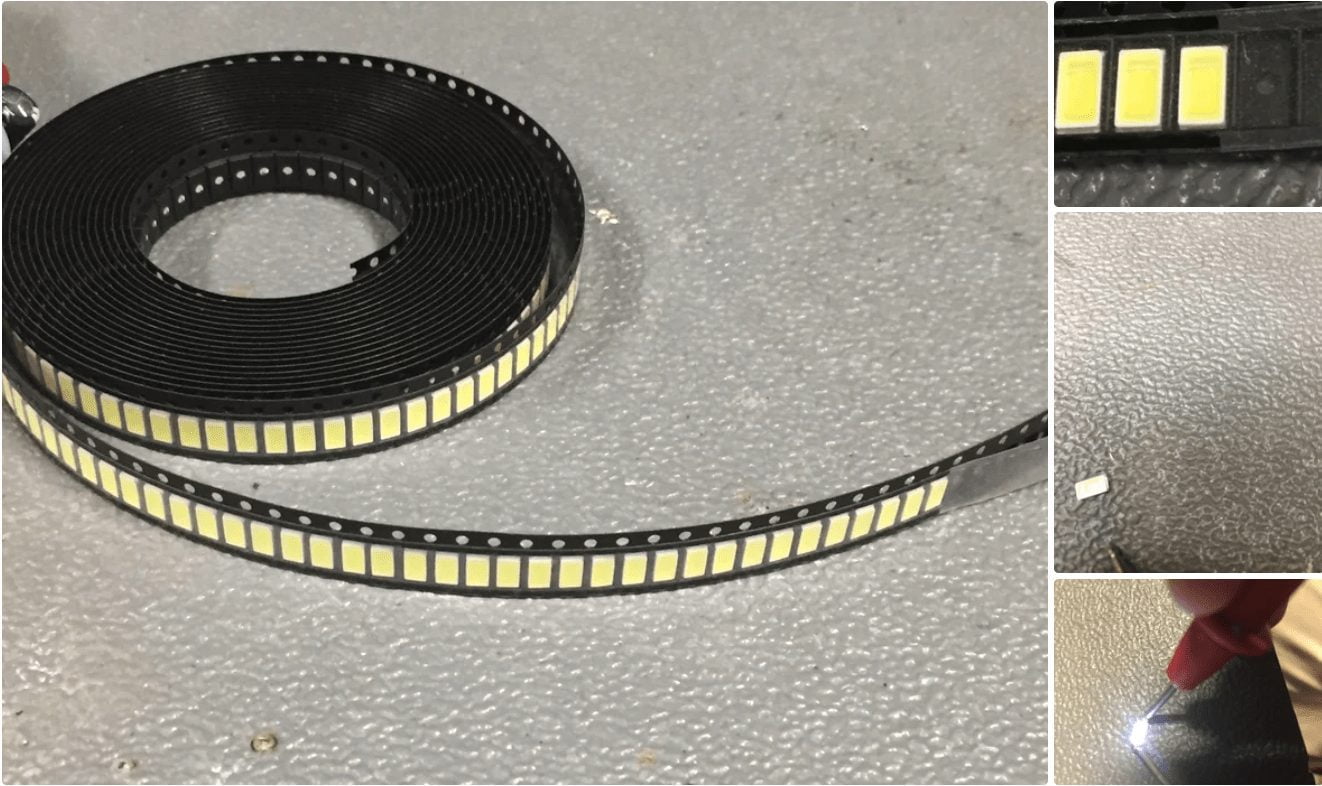

شرائح LED البديلة (تُباع على موقع eBay مقابل 4 دولارات أمريكية مقابل 1000 شريحة (كما في هذه الصورة)

هذا مكان جيد للقول “لا تفعل هذا مع المصباح المشدود في مقبس الضوء ، لأنك قد تصاب بالصدمة! لا تقم بتوصيل المصباح حتى يتم تجميعه مرة أخرى وأنت متأكد من أنه لا يوجد شيء يقصر …

الخطوة 2: فكّك وافحص مصدر الطاقة

افتح المصباح عن طريق قطع الغطاء الشفاف ودفع الألواح الإلكترونية للخارج باستخدام انتقاء صغير بحيث “تنبثق” الألواح.

بمجرد الانتهاء من كل شيء ، انظر إليه لمعرفة ما إذا كنت ترى أي ضرر مادي (ليس على الأرجح لأنه مغلق).

عندما تنظر إلى اللوحة سترى شريحة مقوم واثنين من المكثفات الأكبر (يبدو أحدهما مثل “العلبة” والآخر يشبه قطعة حلوى مستديرة). الدائرة “can” مستقطبة ، وكما ترون فهي على جانب DC من المعدل. الشخص الذي يشبه الحلوى هو ثنائي القطب ويقع على جانب التيار المتردد. الحلوى هي إبقاء “المسامير الكهربائية” بعيدًا عن المصباح الكهربائي. العلبة هي جعل جهد التيار المستمر مسطحًا وكذلك مرشحًا لهذا الغرض.

مصابيح LED هي صمامات ثنائية تُصدر الضوء وتستخدم الطاقة في اتجاه واحد فقط (DC). الاتجاه الآخر لا يضيء ويمكن أن يلحق الضرر بهم. ترتبط مصابيح LED من طرف إلى طرف (فكر في سلسلة مع كون كل رابط أحد شرائح LED هذه).

تحقق من المكثف الذي يشبه الحلوى باستخدام مقياس أوم للتأكد من أنه ليس قصير المدى (ليس من المحتمل على الإطلاق ، ولكن فقط تحقق للتأكد). افعل الشيء نفسه مع “can” واحد. تحقق من المعدل وهو عبارة عن أربعة صمامات ثنائية متصلة في دائرة مما يجعل الجهد يذهب في اتجاه واحد (DC) من التيار المتردد (ذهابًا وإيابًا) باستخدام مدقق الصمام الثنائي (انظر صورة الإعداد على العداد أعلاه): سترى أنه يمر بالطاقة في اتجاه واحد فقط عندما تقيس ما بين الأرجل الأربعة لهذه الشريحة (مرة أخرى ليست المشكلة عادة ، ولكن تحقق منها على أي حال).

بمجرد الانتهاء من فحصها ، تكون جاهزًا للقفز إلى أرض LED … كل ذلك على جانب التيار المستمر من مصدر الطاقة.

الخطوة 3: العثور على BAD LED

عندما تنظر إلى مصابيح LED الموجودة على اللوحة ، فإن الرقم يتعلق بالطاقة التي تستهلكها ككل ، وترى أن هذا هو عدد WATTS التي يستهلكونها (5 واط ، 7 واط ، 9 واط ، إلخ).

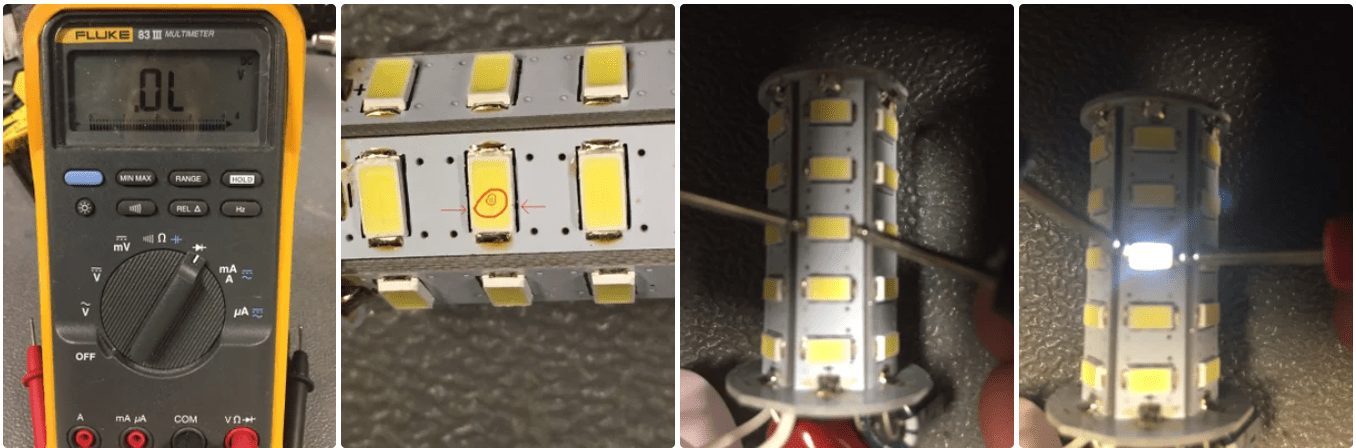

انظر إلى كل مؤشر LED لترى ما إذا كان قد تم حرقه. تحترق هذه في الغالب بسبب عيب في عملية التصنيع الخاصة بهم أفترض أنها تحترق دائمًا في منتصف سلاسل مصابيح LED. يمكنك بسهولة معرفة أن مؤشر LED السيئ عادة ما ينظر إليه ويلاحظ بقعة سوداء في منتصف الشريحة (انظر الصورة مع بقعة محترقة محاطة بدائرة باللون الأحمر). تحتاج هذه الشريحة إلى الاستبدال. تحقق من هذا LED بوظيفة فحص الصمام الثنائي لجهاز القياس المتعدد.

نظرًا لأن مصابيح LED عبارة عن صمامات ثنائية ، فأنت تستخدم طريقة DIODE على العداد والتي ستبذل القليل من الكهرباء لتشغيل الثنائيات للاختبار. على الرغم من ذلك ، في حالة مصابيح LED ، فإنها ستضيء حيث يتم تشغيل الصمام الثنائي قليلاً ، ويمكنك بسهولة معرفة مؤشر LED السيئ من المصباح الجيد. عند اختبار مؤشر LED في الاتجاه العكسي ، سيظل مظلماً. عند اختباره في الاتجاه الأمامي ، سوف يضيء (انظر الصور).

اختبر في كلا الاتجاهين باستخدام المقياس ، مع ملاحظة الاتجاه الذي يقود مصابيح LED. هذه المصابيح في سلسلة ، لذا فإن المصابيح الموجودة على كل لوحة (لوحة) تصطف جميعها في نفس الاتجاه (+ & – كلها على نفس جوانب اللوحة بمعنى آخر). من المهم ملاحظة ذلك عندما تذهب لتثبيت LED الجديد في مكان الشخص السيئ.
