PVC خراطيم
(Poly Vinyl Chloride)
وهى تحتوى على مواد بلاستيكية لذا تتميز بمرونة عاليه كما أنها سهلة التطويع
وهى من أكثر الأنواع إستخداما وأرخصها ثمنا ويتم استخدامها فى تمديدات الكهرباء بالأسقف الخرسانية
مواسير UPVC
(Unrecycled Poly Vinyl Chloride)
وهى مثل مواسير الـ PVC لكنها لا تحتوى على أى مكونات أو مواد معاد تصنيعها recycled وهى أفضل جودة من المواسير السابقة لكنها أغلى ثمنا
الاستخدام : – عند الدفن فى خرسانة الأسقف الخرسانية أو الحوائط Embedded
– عند الدفن تحت الأرض Under Final Finished Floor
– يوجد منها جميع الأحجام والأقطار منها المواسير الصغيرة كتلك المستخدمة فى تمديدات الأسقف والحوائط ومنها الكبيرة التى تستخدم فى تعديات الطرق والأسفلت

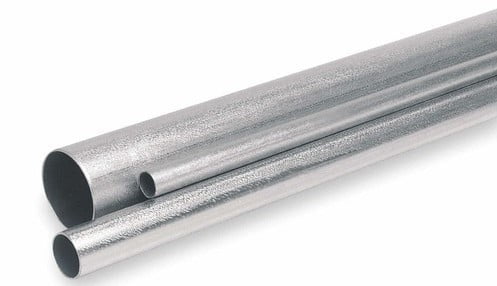

مواسير EMT
(Electrical Metallic Tube)
– يستخدم هذا النوع من المواسير فى التمديدات الظاهرة فوق الأسقف الساقطة أو المعلقة
exposed installations over false ceilings
– كما تستخدم تحت الأرضيات Under Raised Floor
– يمكن ثنى هذه المواسير عند الزوايا و تغيير الاتجاه
– يمكن اعتبارها (exposed unseen) أى أنها مواسير يتم تمديدها ظاهرة exposed أى ليست مدفونة لكنها لا يمكن رؤيتها بسبب استخدامها فوق السقف الساقط او تحت الأرضيات
ملحوظة : يلزم عدم تمديد كابلات أحادية الطور Single core cables داخل مواسير EMT (مواسير معدنية) لأن المجال المغناطيسي الناشئ من الكابل سيقطع المواسير المعدنية مما ينتج تيارات دوامية eddy currents بالمواسير فتسخن المواسير وقد تؤدى لزيادة سخونة الكابل أو احتراقه (أما بالنسبة لكابلات متعددة الطور multi cores ستكون محصلة المجال المغناطيسي الناشئ من الفازات الثلاثة مساوية صفرا فلا تينتج عنها تيارات دوامية)
مواسير IMC
(Intermediate Metallic Conduit)
وهى تشبه مواسير EMT الى حد كبير لكنها أكثر صلابة لذا لا يمكن ثنيها لذلك يتم استخدام أكواع جاهزة منها
– يمكن اعتبارها (exposed seen) أى يتم تمديدها ظاهرة exposed أى ليست مدفونة لكن يمكن رؤيتها فى المكاتب وأماكن العمل .

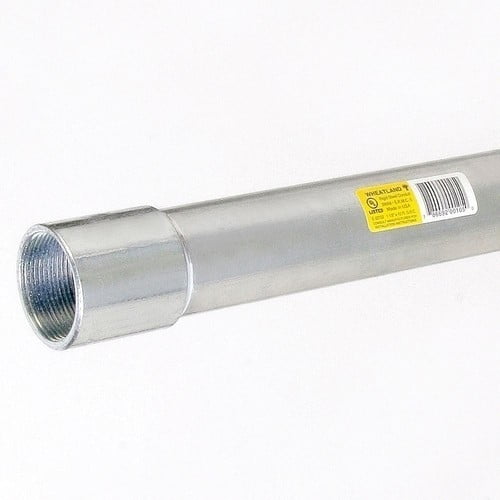

مواسير RGS
(Rigid Galvanized Steel)
– وهى مواسير مقاومة للصدأ والتفاعلات الكيميائية لذا تستخدم بكثرة فى الأماكن التى تتواجد بها الغازات بكثرة والأماكن القريبة من المياه وتعتبرأغلى أنواع المواسير
– تستخدم فوق الأسقف المعلقة وفى التمديدات الظاهرة بغرف الكهرباء والميكانيكا و بعض المعامل والحمامات و ال Wet Area
معامل الإمتلاء للمواسير Filling Ratio for Conduits(طبقا لكود NEC)
معامل الإمتلاء : هو معامل يعبر عن النسبة بين مجموع مساحات مقاطع الكابلات إلى مساحة مقطع الماسورة الحاوية لها
For one conductor (or cable) : Filling Ratio = 53%
For two conductors (or cables) : Filling Ratio = 31%
For more than two conductors (or cables) : Filling Ratio = 40%
حساب حجم الماسورة Conduit size المناسب طبقا لمقطع الكابلات
مثال : إذا كان لدينا ثلاثة كابلات نحاس مساحة مقطعها (16*4 مم2) .فما هو حجم الماسورة المناسبة لهذه الكابلات
الحل : بما أن عدد الكابلات أكثر من (2) فطبقا لما سبق يكون معامل الإمتلاء مساوياَ (%40)
Filling Ratio = 40%
وهذا يعنى أن
C.S.A of cables = 40% C.S.A of Conduit
(π * (D2 / 4) = 0.4 * (d2/ 4
D2 = 0.4 * d2
d = 1.58 * D
where d = diameter of Conduit
D = sum of diameters of Cables
من كتالوج الشركة المصنعة للكابلات (السويدى مثلا) يمكننا إيجاد القطر الخارجى لكابل (16*4 مم2)
من الكتالوج نجد أن القطر الخارجى لكابل (16*4 مم2) مساويا (19.6 مم2)
نجد أن D = 3 * 19.6 = 58.8 mm
وبالتالى d = 1.58 * D
= 1.85 * 58.8 = 92.9 mm
فنجد أن أقرب قطر لماسورة مساويا 110 مم أى 4 بوصة
ملحقات المواسير Conduit Fittings
هذه الملحقات موجودة فى المواسير البلاستيكية والمعدنية على حد سواء

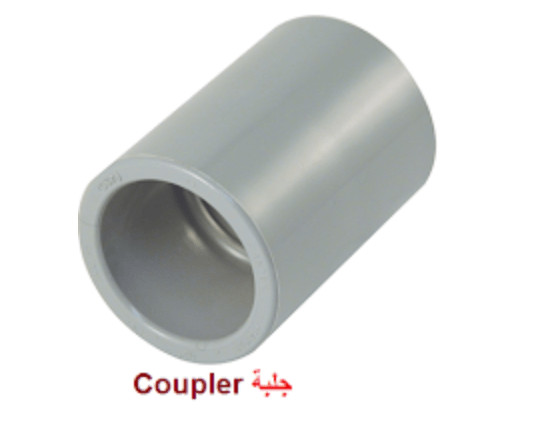

جلبة Couplers
وتستخدم لربط ماسورتين ببعضهما على استقامة واحدة
جلبة مسلوبة Reducers
وتستخدم لربط ماسورتين (ذو قطرين مختلفين) ببعضهما على استقامة واحدة
كوع Elbow
تستخدم لربط ماسورتين متعامدتين (90 درجة)
وصلة تقاطع Crank
ويستخدم لربط ماسورتين بينهما عائق (كمرة مثلا) أو لعبور تقاطعات مواسير أخرى
أدابتور Male/Female Adaptor
تستخدم لربط الماسورة مع بوكس أو بواط
أفيز Saddle
تستخدم لتثبيت المواسير بالحوائط او الأسقف
علب السقف Ceiling Boxes
وهى علب يتم تركيبها بالسقف ويتم فيها تنفيذ توصيلات الأسلاك المغذية لكشافات الإنارة
