التحكم في مضخة مياه 1 فاز (يدوي- أوتوماتيكي)، سنتعلم في هذا المقال عن التوصيل المبدئي للتحكم في مضخة مياه منزلي (1 فاز) بشكل يدوي أو أوتوماتيكي بواسطة مفتاح السيليكتور.

تابعوا معنا المقال لنتعرف على كيفية توصيل العوام الكهربائي مع مفتاح السيليكتور للتحكم في مضخة مياه بشكل يدوي بواسطة مفاتيح التشغيل والإيقاف، أو أتووماتيكي بواسطة العوام الكهربائي.

ما هو العوام الكهربائي وكيف يعمل؟

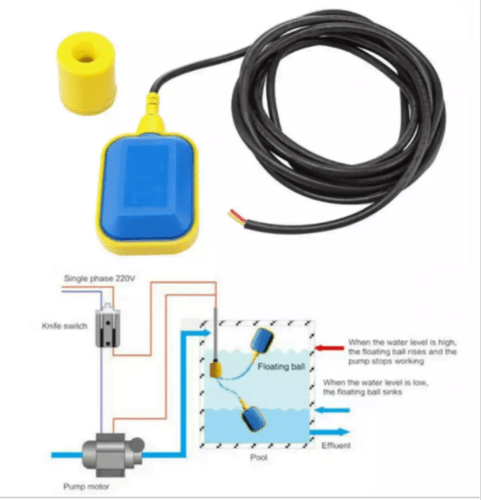

العوام الكهربائي (بالإنجليزية: float switch) هو نوع من مستشعرات مستوى المياه يستخدم لاكتشاف مستوى السائل داخل الخزان، يمكن استخدام العوام الكهربائي للتحكم في مضخة المياه كمؤشر إنذار أو فصل التيار الكهربائي.

مبدأ عمله: عند وضع العوام الكهربائي بداخل الخزان، فإن هناك حالتين قد تحدث وهما:

• حالة وضع رأسي لأسفل عند يكون الخزان مفرغ.
• حالة وضع أفقي لأعلى عندما يكون الخزان ممتلئ.

الحالة الأولى تحدث عن نقص الماء الموجود بداخل الخزان،فإنه يستمر في النزول حسب مستوى الماء إلى نقطة معينة عندها تتغير نقاط تلامس العوام الكهربائي، فتصبح النقاط المفتوحة في حالتها الطبيعية مغلقة، والنقاط المغلقة مفتوحة.

بينما عند أمتلاء الخزان بالماء، فإن العوام الكهربائي سوف يطفو لأعلى محدثاً عودة نقاط تلامسه إلى الوضع الطبيعي.

للتعرف على أطراف العوام الكهربائي، وفكرة عمله اقرأ : فكرة عمل العوام الكهربائي

فكرة عمل العوام الكهربائي، يفضل دائماً قبل التعامل مع أي أداة من أدوات التحكم الكهربائي كمفتاح العوام الكهربائي مثلاً، أن تتعرف على مكوناته وفكرة عمله.

وقد جئنا إليكم بمعلومات مفيدة وملمة بالواقع العملي قد تفيد الجميع عند شراء العوام الكهربائي.

ما هو العوام الكهربائي

هو عنصر تحكم كهربائي مبني بآلية معينة للتحكم في وصل وفصل التيار عن ملف الكونتاكتور أو الريلية بهدف تشغيل وإيقاف مضخة المياه.

يعتبر العوام الكهربائي من العناصر الجافة، حيث لا يحتوي من الداخل على ملف أو دوائر إلكترونية سوى الكرة التي تتحرك حسب وضعيته، وبه يتغير نقاط تلامسه.

ويمكن القول بأنه يعمل كمفتاح وصل وفصل، حيث يحتوي على نقطة مشتركة ونقطة مفتوحة ونقطة مغلقة.

أطراف العوام الكهربائي

يحتوي العوام الكهربائي على ثلاث أطراف فقط، يتميز كل طرف بلون معين، وقد تختلف الألوان من ماركة لأخرى، لذلك عليك دائماً استخدام جهاز الملتميتر بوضيعة فحص التوصيلة (الزامور) للتمييز بين الأطراف الثلاثة للعوام.

عموماً هناك ثلاث أطراف وهما:

• الطرف الأول: يطلق عليه النقطة المفتوحة في الحالة الطبيعية “Normally Open”، ويرمز لها بالحرفين NO.
• الطرف الثاني: يطلق عليه النقطة المغلقة في حالتها الطبيعية “Normally Closed”، ويرمز لها بالحرفين NC.
• الطرف الثالث: يطلق عليه النقطة المشتركة وتسمى بالـ “Common”، يتم توصيل التيار الكهربائي بها.

فكرة عمل العوام الكهربائي

عند وضع العوام داخل خزان مياه فإن هناك حالتين قد تحدث وهما وهما:

• حالة وضع رأسي لأسفل عندما يكون الخزان مفرغ.
• حالة وضع أفقي لأعلى عندما يكون الخزان ممتلئ.

عند نقص الماء الموجود بداخل الخزان فإنه يستمر في النزول حسب مستوى الماء إلى نقطة معينة تحدث عندها تغيير في نقاط تلامسه، بحيث تصبح النقطة المفتوحة في حالة غلق، والنقطة المغلقة في حالة فتح.

عند ملئ الخزان بالماء، فإنه يطفو إلى أعلى محدثاً عودة نقاط تلامسه إلى الوضع الطبيعي.

على أرض الواقع لا يتم توصيل العوامل الكهربائي بشكل مباشر مع المضخة، بل مع عنصر وسيط يعمل على وصل وفصل التيار عن المضخة، وهذا الوسيط يسمى بالكونتاكتور أو الريليه، حيث يتلقى أوامر الوصل والفصل منه.

يمكنك مشاهدة الفيديوات الموجودة في نهاية المقال لتعرف على طريقة توصيل العوام الكهربائي مع المضخة.

مكونات التحكم في مضخة مياه 1 فاز (يدوي- أوتوماتيكي)

• قاطع كهربائي MCB بقطبين (2P).
• كونتاكتور 220VAC.
• فيوزات أو اوفرلود.
• مفتاح أخضر (تشغيل).
• مفتاح أحمر (إيقاف).
• مفتاح سيليكتور.
• عوام كهربائي.
• خزان مياه.
• مضخة مياه 1 فاز.

مخطط التحكم في مضخة مياه (1 فاز)

فيديو يشرح توصيل العوام الكهربائي

طريقة التحكم بمضخة مياه 3 فاز (يدوي- أوتوماتيكي)، نقدم لكم طريقة مبسطة لتوصيل دائرة قوى وكنترول للتحكم في تشغيل مضخة مياه 3 فاز بشكل يدوي بواسطة مفاتيح التشغيل والإيقاف، أو أوتوماتيكي بواسطة العوام الكهربائي.

تابعوا معنا لنتعرف على المكونات اللازمة لتجميع لوحة كهرباء التحكم بالمضخة، إضافة إلى توضيح طريقة التوصيل الصحيح لعمل مهمة التحكم بالمضخة الكهربائية 3 فاز.

الهدف من التحكم بمضخة المياه 3 فاز

إن الهدف الأساسي من تجميع وتوصيل لوحة تحكم كهربائي لمضخة مياه 3 فاز، هو إتاحة التحكم التلقائي أو اليدوي الذي يسهل على الكثير في التعامل مع المضخة الكهربائية، بحيث يتم تشغيلها بشكل يدوي بمجرد الضغط على زر التشغيل، أو أوتوماتيكي بمجرد تحويل مفتاح السيليكتور إلى وضع الأوتوماتيكي.

مكونات التحكم بالمضخة 3 فاز

• قاطع كهربائي 3 فاز.
• كونتاكتور 230VAC.
• الاوفرلود.
• ضاغط طوارئ.
• مفتاح تشغيل.
• مفتاح إيقاف.
• مفتاح سيليكتور (يدوي-OFF- أوتوماتيكي).
• العوام الكهربائي.
• خزان مياه.
• مضخة مياه 3 فاز.
• لمبة حمراء+ لمبة خضراء+ لمبة صفراء.

فكرة عمل لوحة التحكم

حالة التشغيل اليدوي

إذا أردت تشغيل المضخة بشكل يدوي، اتبع الخطوات التالية:

• رفع ذراع القاطع الكهربائي 3 فاز.
• قم بتحويل مفتاح السيليكتور إلى وضعية اليدوي (Manual).
• اضغط على ضاغط التشغيل، عندها سوف تشتغل المضخة بشكل فوري، ولن تفصل إلا عند الضغط على ضاغط الإيقاف، أو عند تحريك ذراع مفتاح السيليكتور على وضع الــ OFF.

حالة التشغيل الأوتوماتيكي

إذا أردت تشغيل المضخة بشكل تلقائي عن طريق العوام الكهربائي، اتبع الخطوات التالية:

• رفع ذراع القاطع الكهربائي 3 فاز.
• قم بتحويل ذراع مفتاح السيليكتور إلى وضعية الـ Auto.
• المضخة ستعمل بشكل فوري إذا كان الخزان غير ممتلئ، بينما إذا كان الخزان ممتلئ، فلن تعمل المضخة، وتتم عملية التحكم بواسطة العوام الكهربائي.

التحكم في مضخة مياه يدوي او أوتوماتيكي

كيفية توصيل عوامة خزان الماء الكهربائية
