توصيل جهاز الحماية الكهربائية (الفاز فيلر)، جهاز حماية مهم يستخدم بكثرة لوحات التوزيع الكهربائية،
وبالتحديد مصادر التغذية الرئيسية بحيث يفصل مصدر الكهرباء عند فقد أحد الفازات أو التغيير في قيمة الجهد عن القيم المضبوط مسبقاً.
موضوع في غاية الأهمية يوضح توصيل جهاز الحماية الكهربائية (الفاز فيلز)
، وقد يطلق عليه مسميات أخرى، مثل: الفاز سكونس (بالإنجليزية:phase sequence relais) أو جهاز الحماية من نقص الفازات وتغيير الجهد.
ما هو جهاز الحماية الكهربائية (الفاز فيلر)
يعتبر جهاز الفاز فلير أو الفاز سكونس أحد أهم الحمايات الذي يستخدم في الكثير من لوحات التوزيع الرئيسية
، وحتى في لوحات الكهرباء المنزلية بهدف حماية الأحمال الكهربائية.
وليس هذا فقط بل يستخدم أيضاً في حماية انفرترات الطاقة الشمسية من أي ارتفاع أو انخفاض جهد شبكة الكهرباء الداخل إليه،
ويستخدم في حماية الغواطس والمضخات الصغيرة والمحركات الكهربائية بكافة أحجامها.
من الأسباب أعلاه نلاحظ مدى أهمية هذا الجهاز ودوره في حماية كافة الأحمال الكهربائية من الجهد الزائد والناقص،
وكذلك من سقوط أحد الفازات للكهرباء 3 فاز.
أجهزة الحماية الكهربائية
مكونات جهاز الحماية الكهربائية (الفاز فيلر)
يتكون الجهاز المخصص لكهرباء 1 فاز على نقطتين (L,N)، بالإضافة إلى ثلاث نقاط: (NO,NC,COM).
والجهاز المخصص لكهرباء 3 فاز يحتوي على ثلاث نقاط: (L1,L2,L3,N)
، بالإضافة إلى نقاط تلامس الريلية: (NO,NC,COM).
توصيل جهاز الحماية الكهربائية (1 فاز)
وصل مصدر الكهرباء على طرفي (A1 ، A2) مع التأكد من نوع التغذية والجهد المناسب.
توصل نقطة التلامس المفتوحة NO على التوالي مع أحد طرفي ملف الكونتاكتور أو الريلية A1.
وصل نقطة التلامس المشترك COM مع خط مصدر التغذية حسب قيمة الجهد ونوع تيار ملف الكونتاكتور.
توصل طرف الكونتاكتور أو الريلية المتبقي A2 مع خط مصدر التغذية.
توصيل جهاز الحماية 1 فاز

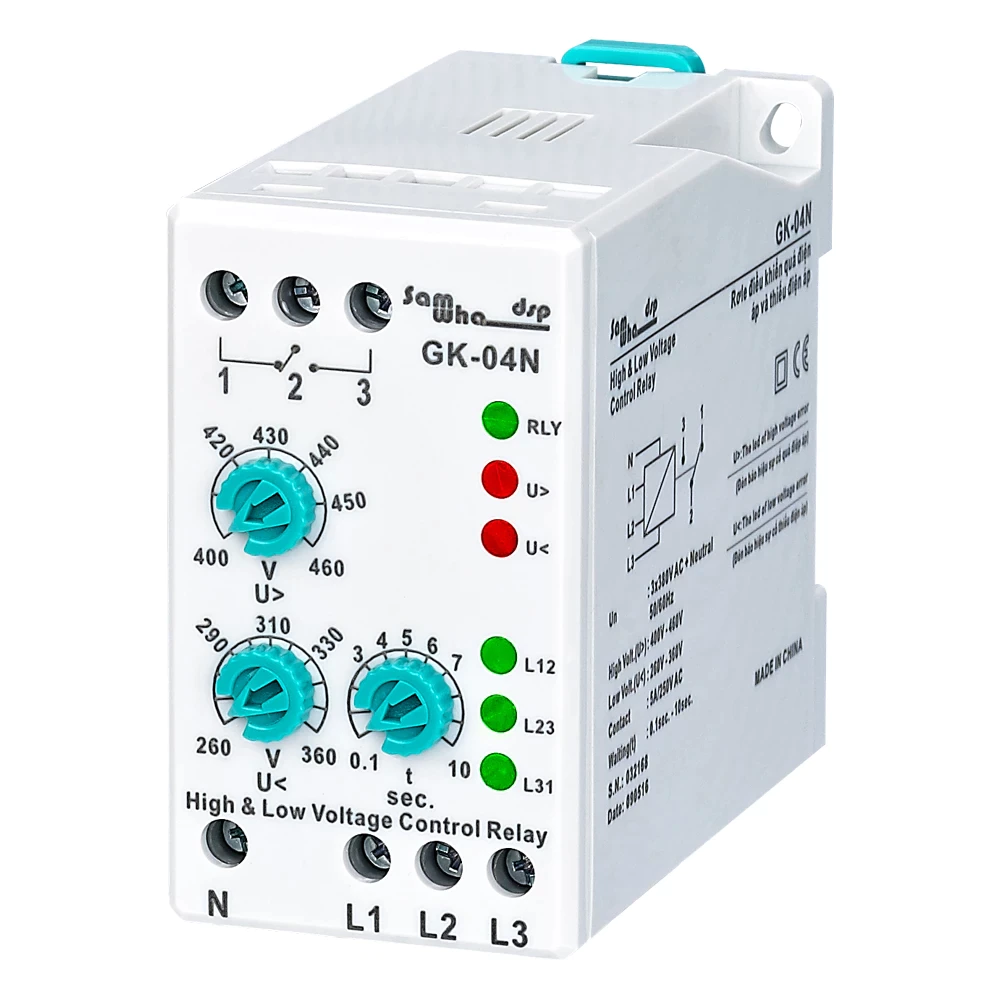

جهاز حماية مدمج من نقص الفازات وتغيير الجهد 1 فاز
توصيل جهاز الحماية الكهربائية (3 فاز)
توصيل مصدر الكهرباء 3 فاز مع الثلاث نقاط (L1,L2,L3,N) بالترتيب.
وصل خط من L1 إلى النقطة المشتركة COM.
توصيل النقطة المفتوحة NO مع طرف ملف الكونتاكتور K.
وصل طرف الكونتاكتور الآخر A2 مع خط النيوترال لمصدر الكهرباء.
توصيل دائرة القدرة للمحرك بربط أطراف مصدر الكهرباء على نقاط الكونتاكتور
الرئيسية ونقاط الخرج مع أطراف الحمل الكهربائي كالمحرك الكهربائي مثلاً.
توصيل جهاز الحماية الكهربائية (الفاز فيلر)
توصيل جهاز الحماية لمحرك كهربائي
مثال: محرك كهربائي ثلاثة فاز يعمل على جهد 380 فولت، ويسحب تيار 27 أمبير،
ما المطلوب لكي أحمي المحرك من سقوط الفازات أو الزيادة والانخفاض في جهد المصدر؟
أولاً:
قم بشراء جهاز حماية متوفر به الحمايات التالية:
(الحماية من نقص الفازات وتغيير الجهد).
ثانياً:
قم بشراء كونتاكتور بجودة جيدة ومن ماركة مشهورة، مثل:
ABB أو أي ماركة أخرى، واختره بحيث يكون تياره أعلى من تيار المحرك بنسبة 25% على الأقل،
وتأكد أيضاً من توافق جهد الملف ونوع التيار الذي يعمل عليه مع متطلباتك.
الكونتاكتور المناسب = تيار الحمل × نسبة معامل الأمان
= 27 × 1.25 = 33.75 أمبير
يمكنك شراء كونتاكتور بسعة 40 أمبير.
ثالثاً:
أخيراً قم بتوصيل جهاز الحماية الكهربائية (الفاز فيلر)
مع الكونتاكتور كما هو موضح في المخطط أعلاه لكي يتم وصل وفصل التيار عن المحرك الكهربائي بناء على حالة الجهاز.
