حساب عدد ألواح انفرترات الطاقة الشمسية، هنالك الكثير ممن يبحثون عن طريقة سهلة لمعرفة عدد الألواح الشمسية المناسب لانفرترات مخصصة ومصممة لتعمل على نظام الطاقة الشمسية.
وهنا في هذا المقال سوف نعرض لكم عدة خطوات هامة يجب إتباعها عند تصميم النظام الشمسي حتى يعمل الانفرتر دون أي خلل من ناحية تركيب عدد الألواح الشمسية.
خطوات حساب عدد الالواح المطلوب لانفرترات الطاقة الشمسية
- التعرف على مواصفات اللوح الشمسي.
- التعرف على مواصفات الانفرتر.
- عمل الحسابات اللازمة بالاعتماد على بيانات اللوح الشمسي ومنظم الشحن للانفرتر.
- التأكد من توافق نطاق جهد وتيار الألواح الشمسية الموصلة بالنظام مع جهاز الانفرتر.

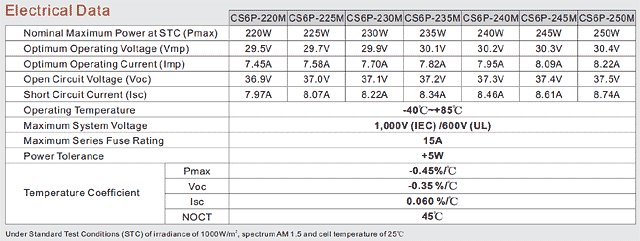

مواصفات اللوح الشمسي المراد تركيبه
في البداية يجب عليك قراءة بيانات اللوح الشمسي من حيث جهد العمل وجهد الدارة المفتوحة وقيمة التيار لديه، لأن كل ذلك يدلنا على كيفية اختيار أنسب انفرتر مناسب للنظام الشمسي.
بالإضافة إلى أن هناك قيود تلزمنا على تحديد أفضل طرق توصيل الألواح الشمسية والتي سنتعرف عليها عند قراءة بيانات الانفرتر.

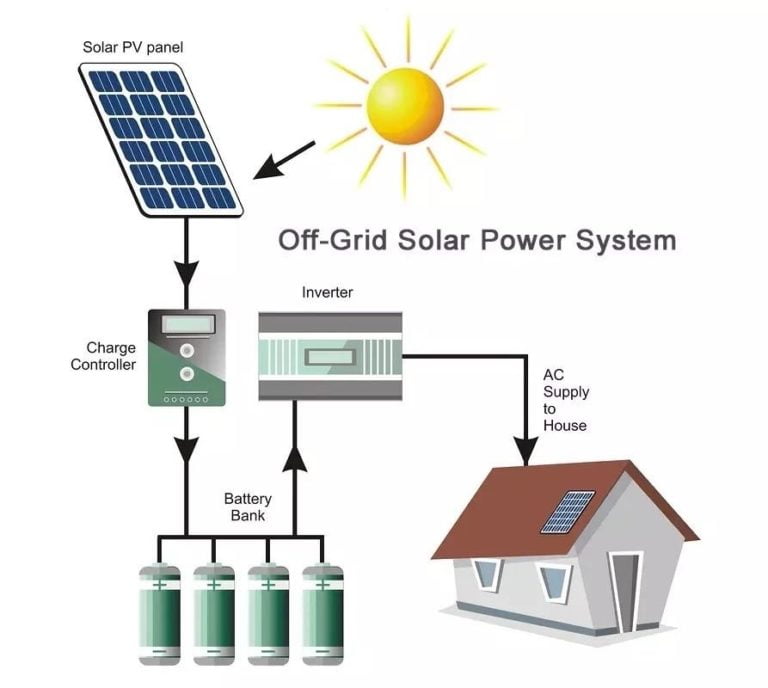

حساب عدد الالواح المطلوب لانفرترات الطاقة الشمسية
مواصفات الانفرتر المراد تركيبه
نضع بين أيديكم جدول بيانات أحد انفرترات فولترونيك بقدرة استطاعة 2000VA/2000W نوع off grid.
مواصفات الانفرتر | الاستطاعة | 2000VA/2000W |
جهد وتيار الدخل | 230VAC | |
موجة الخرج | موجة جيبيه نقية Pure sine wave | |
نوع الانفرتر | MPPT | |
مواصفات الشاحن | أقصى تيار شحن للمنظم | 40A |
أقصى تيار شحن من الشبكة | 25A | |
أقصى تيار للشاحن | 60A | |
مواصفات منظم الشحن | أقصى استطاعة للمنظم | 1000W |
نظام الفولتية | 24V | |
نطاق جهد العمل | 30~80 VDC | |
أقصى جهد عند الدارة المفتوحة (Vdc) | 102VDC |
بيانات انفرتر طاقة شمسية نوع فولترنيك off grid
ما يهمنا في حساب عدد ألواح انفرترات الطاقة الشمسية هو تحديد بيانات منظم الشحن وبيانات اللوح الشمسية أيضاً حتى نضع قيمة خرج جهد الألواح المتصلة معاً بمنتصف نطاق جهد العمل للانفرتر.

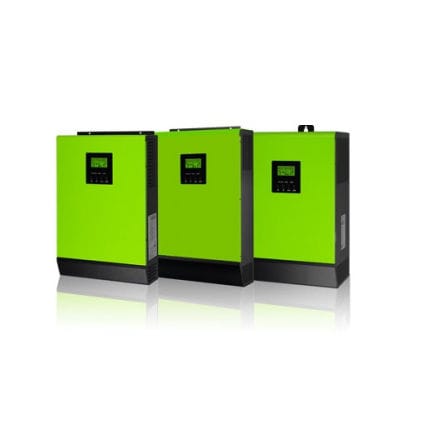

انفرترات الطاقة الشمسية

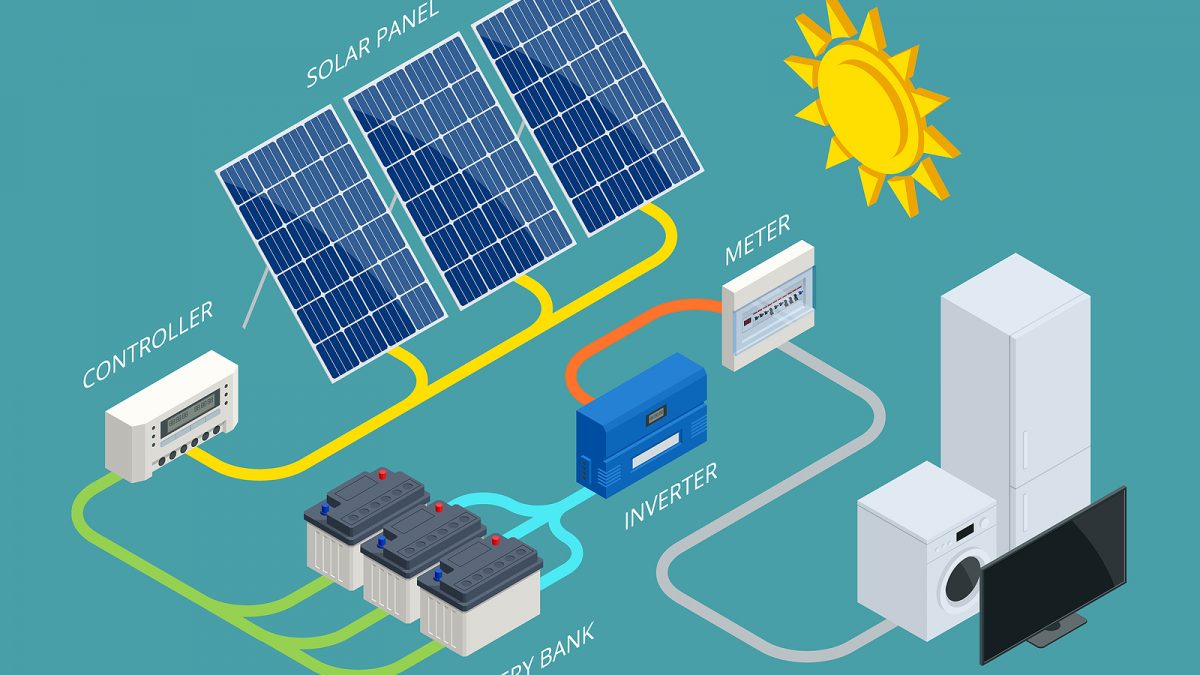

حساب عدد الالواح المطلوب لانفرترات الطاقة الشمسية
حساب عدد الالواح المطلوب لانفرترات الطاقة الشمسية
حساب عدد ألواح انفرترات الطاقة الشمسية
- الخطوة الأولى: قراءة أهم بيانات اللوح الشمسي
أهم البيانات التي نحتاجها هي:
- استطاعة اللوح الشمسي، وهي P=250W.
- جهد الدارة المفتوحة،Voc=38V .
- جهد التشغيل، Vmp= 30.3V.
- تيار التشغيل، Imp=8.27A.
- الخطوة الثانية: قراءة بيانات منظم الشحن للانفرتر
أهم البيانات التي نحتاجها من منظم الشحن:
- أقصى استطاعة للمنظم، ونجدها تساوي 1000W.
- مجال أو نطاق جهد العمل للانفرتر، ونجدها المجال ضمن 30~80 VDC.
- أقصى جهد للانفرتر عند الدارة المفتوحة (Vdc)، ونجدها تساوي 102VDC.
- الخطوة الثالثة: تحديد عدد الألواح المناسب للانفرتر
عدد الألواح المطلوب= استطاعة المنظم / استطاعة اللوح الشمسي
= 1000 / 250 = 4 unit
بالتالي نحتاج إلى أربع ألواح قدرة 250W للوح الواحد للحصول على قدرة كلية 1000 واط كحد أقصى لكي يعمل الانفرتر بشكل كامل.
- الخطوة الرابعة: توصيل الألواح الشمسية
يتم عملية توصيل الألواح الشمسية بناءً على مجال جهد عمل المنظم Operating voltage range، ويجب أن يكون قيمة جهد الألواح الشمسية المتصلة بالنظام الشمسي ضمن مجال جهد عمل المنظم للانفرتر.
وحتى نحدد طريقة توصيل الألواح يجب تحديد جهد العمل للوح الشمسي وليس جهد الدارة المفتوحة، وبحسب مواصفات اللوح الذي قمنا باختياره في هذا المقال نلاحظ بأن جهد العمل تساوي 30.3V، وأن مجال جهد المنظم يجب ان يكون ما بين 30V إلى 80V حسب مواصفات الانفرتر.
وهنا يفضل توصيل لوحين على التوالي توصيل لوحين على التوالي للحصول على جهد كلي 60.6V وهو رقم متواجد بمنتصف مجال جهد العمل للمنظم.

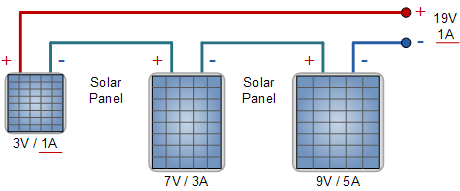

طريقة توصيل الألواح الشمسية
حساب عدد الالواح المطلوب لانفرترات الطاقة الشمسية
ما نلاحظه من هذه الخطوة أن طريقة توصيل الألواح الشمسية يعتمد بشكل كلي على مواصفات منظم انفرتر الطاقة الشمسية، وهنا يجب أن يكون منظم الشحن من نوع MPPT.
ملاحظة هامة: قمنا باختيار قيمة جهد الألواح الكلي بمنتصف جهد العمل للمنظم بسبب تأثر جهد الألواح بدرجة الحرارة أي تزيد قيمة الجهد مع انخفاض درجة الحرارة وتقل بارتفاع الحرارة.
وأخيراً يجب التأكد من أن جهد الدارة المفتوحة لمجموع الألواح الموصلة على التوالي أقل من قيمة جهد الدارة المفتوحة لمنظم الانفرتر.
الخلاصة
يعتمد اختيار وحساب عدد ألواح انفرترات الطاقة الشمسية وطريقة توصيله على بيانات منظم الشحن لانفرتر الطاقة الشمسية.
يتم اختيار قدرة استطاعة الألواح وعددها بناءً على أقصى استطاعة لمنظم الانفرتر (بالإنجليزي: Maximum PV Array Power).
كما يتم توصل الألواح الشمسية على التوالي أو التوازي أو الاثنين معاً بناءً على مجال جهد عمل الانفرتر (بالإنجليزي: MPP Range Operating Voltage)، وعلى أن لا يزيد جهد الدارة المفتوحة (بالإنجليزي: Maximum PV Array Open Circuit Voltage) لمجموع الألواح الموصلة على التوالي عن القيمة المكتوبة بورقة بيانات الانفرتر.
