دائرة الحماية من ارتفاع وانخفاض الجهد المتناوب، دائرة مفيدة جداً تساهم في حماية الأجهزة الكهربائية المنزلية من ارتفاع وانخفاض الجهد عن قيمة الحد المضبوط عليها سواء كانت بارتفاع الجهد أو بانخفاضها.

ويمكنك التحكم في ضبط قيم جهود الارتفاع والانخفاض من خلال المقاومتين المتغيرة، حيث أن أحد المقاومتين تضبط للحماية من الجهد المرتفع والأخرى تضبط للحماية من الجهد المنخفض.

وصف دائرة الحماية

تحتوي دائرة الحماية من ارتفاع وانخفاض الجهد المتناوب على العديد من القطع الإلكترونية التي تساهم في بناء دائرة مهمة، من أجل استخدامها في حماية الأجهزة المنزلية بسعر أرخص من الأجهزة التي تباع في الشركات والمحلات.

صممت الدائرة للعمل على مراقبة ارتفاع وانخفاض جهد مصدر الشبكة المنزلية، بحيث يتم ضبط أقصى جهود (جهد الارتفاع وجهد الانخفاض) تفصل عندها الدائرة من خلال معايرة المقاومتين المتغيرة (VR1,VR2).

الدائرة التخطيطية والتنفيذية

يمكنك تحميل الدائرة الإلكترونية (التخطيطية – التنفيذية) من خلال الضغط على المربع الخاص بكل دائرة.

مكونات دائرة الحماية

اسم القطعقة والقيمة	الرمز والرقم	الكمية
مقاومة 1K	R1,R5,R6,R11,R12	5
مقاومة 470K	R2,R8	2
مقاومة 10K	R3,R4,R9,R10	4
مقاومة متغيرة 10K	VR1,VR2	2
دايود زينر IN4372A	D10	1
دايود IN4007	D6,D7,D8,D9	4
دايود IN4148	D1,D11,D12	3
دايود ليد أخضر	D2	1
دايود ليد أحمر	D3,D4	2
ترانزستور BC547	Q1,Q2	2
مكثف مستقطب (35V) 1000uF	C1	1
مكثف مستقطب (50V) 47uF	C2	1
LM358 (IC)	U1	1
محول كهربائي (220V to 12V)	TR1	1
أطراف توصيل	3P-2P	2
أسلاك للتوصيل	–	حسب
لوحة لتثبيت القطع الإلكترونية	–	1

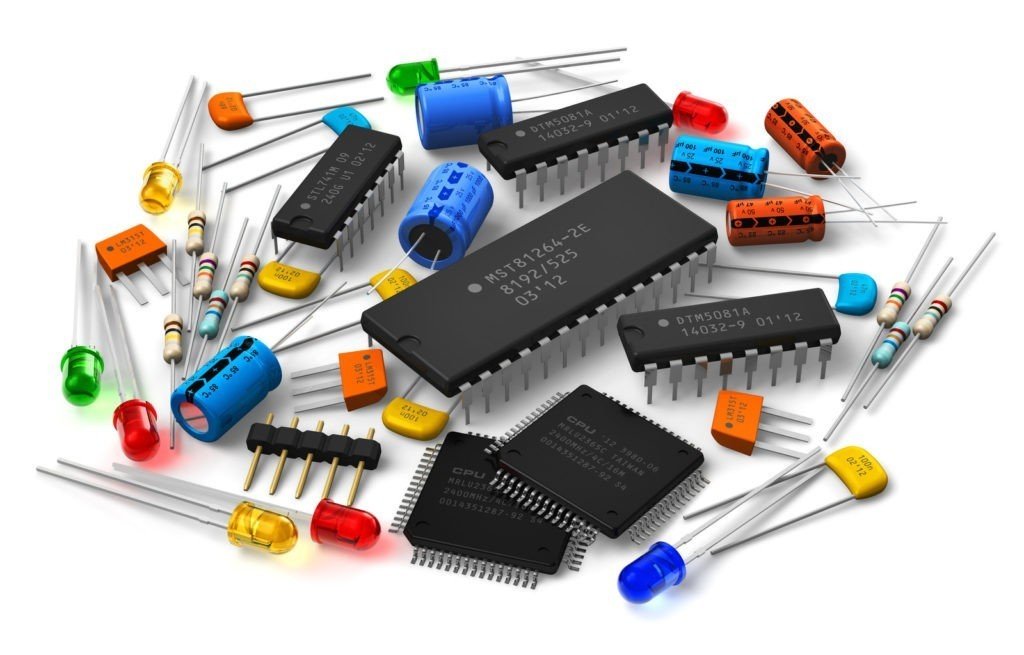

القطع المستخدمة في الدائرة

شرح عمل دائرة الحماية

الدائرة مبنية لحماية الأجهزة الكهربائية من زيادة وانخفاض جهد الشبكة عن النطاق أو المجال المسموح به، ويتم ضبط هذا المجال من خلال معايرة المقاومتين المتغيرتين.

حيث أن أحد المقاومتين مخصصة لضبط أقصى قيمة جهد يمكن الوصول إليها، بينما المقاومة المتغيرة الأخرى مخصصة لضبط أدنى قيمة جهد يمكن الوصول إليها.

وإذا قلت أو ارتفعت قيمة الجهد عن القيم المضبوط عليها، فإن الدائرة تفصل في الحالتين مع إضاءة ليد أحمر الانخفاض إذا انخفضت قيمة جهد الشبكة عن الحد المسموح بها، أو إضاءة ليد أحمر الارتفاع إذا ارتفعت قيمة جهد الشبكة عن القيمة القصوى.

ولكن إذا كان مصدر الجهد ضمن المجال المسموح به (أي في حالة استقرار)، فإن الدائرة تمرر التيار من أجل تغذية الأحمال الكهربائية المنزلية مع إعطاء ضوء أخضر بأن جهد الشبكة مستقر.
