دليل توصيل الألواح الشمسية 1
أسس توصيل الألواح الشمسية، هل صحيح بأن نقول هذا النظام يجب توصيله على التوالي أو التوازي دون الاطلاع على بيانات اللوح الشمسي ومنظم الشحن وعمل مقارنة بينهما واختيار أفضل توصيله.
بالطبع لا يمكن الحكم بشكل فوري على طريقة التوصيل دون الاطلاع على المواصفات الكهربائية لمنظم الشحن ومقارنته مع بيانات اللوح الشمسي، بل هناك أسس علمية وعملية علينا إتباعها لاختيار التوصيل المناسب لألواح بما يتوافق مع مواصفات النظام الشمسي.
ما هي أسس توصيل الألواح الشمسية؟
سؤال مهم وللإجابة عليه إليك النقاط التالية التي تحدد أفضلية توصيل الألواح الشمسية، ومنها:
- تحديد عدد الألواح الشمسية.
- تحديد جهد اللوح الشمسي عند العمل (Vmp).
- تحديد جهد اللوح الشمسي عند جهد الدارة المفتوحة (Voc).
- ضرب قيمة جهد (Vmp) في عدد الألواح، والناتج الذي يخرج لنا يجب أن يكون في منتصف مجال جهد عمل منظم الشحن الشمسي، حيث أن: قيمة المنتصف = (أقل قيمة + أكبر قيمة)÷ 2.
- تحديد تيار اللوح الشمسي عند العمل (Imp).
ولكن السؤال: كيف يتم تحديد عدد الألواح الشمسية؟
تحدد عدد الألواح بناء على قدرة منظم الشحن الشمسي، ويتم اختيار قدرة منظم الشحن الشمسي حسب قدرة الأحمال الكهربائية وإجمالي سعة البطاريات المتوفرة.
إذا الخطوات تتم بالتسلسل وبالتناسق فيما بين المكونات، فلا يصح القول أننا نحتاج إلى 10 ألواح دون معرفة الأحمال المراد تشغيلها في النهار والأحمال الليلية وقدرة اللوح الشمسي.
مثال على أسس توصيل الألواح الشمسية
بداية علينا تحديد إجمالي استطاعة الألواح الشمسية وعددها، ومع فرض أن قدرة منظم الشحن المطلوب هو 4000 واط، ونريد تركيب ألواح شمسية بقدرة 250 واط، السؤال هل يمكن تركيب هذه الألواح ذلك؟ لمعرفة الإجابة علينا التحقق من أمرين وهما:
الأمر الأول: حساب عدد الألواح الشمسية:
عدد الألواح الشمسية = استطاعة منظم الشحن ÷ قدرة اللوح الشمسي
= 4000 واط ÷ 250 واط
= 16 ألواح
الأمر الثاني: حساب إجمالي جهد الألواح المتصلة على التوالي:
بما أن عدد الألواح رقم زوجي، وجهد اللوح الشمسي (Vmp=30.3V)، ومجال جهد عمل المنظم (120V~450VDC) ، في تلك الحالة يجب أن نحصل على قيمة منتصف المجال كالتالي:
قيمة جهد منتصف المجال = (أقل قيمة+أكبر قيمة) ÷ 2
= (120 + 450) ÷ 2
= 285 فولت
عدد الألواح التي يجب توصيلهما على التوالي = جهد منتصف المجال ÷ جهد اللوح عند العمل (Vmp)
= 285 ÷ 30.3 = 9.4
إذا نحتاج على الأقل إلى توصيل 9 ألواح على التوالي حتى نحصل على ناتج قريب من قيمة المنتصف
إجمالي جهد الألواح المتصلة على التوالي= عدد الألواح المتصلة على التوالي × جهد اللوح الواحد
= 9 × 30.3 = 272 فولت (وهي قيمة قريبة من قيمة المنتصف 285 فولت)
إذا يجب تقسيم عدد الألواح الـ 18 لوح شمسي إلى سترينجين: كل سترينج به 9 ألواح متصلة على التوالي، وتوصل السترينجين معاً على التوازي للحصول على استطاعة 4500 واط.
التحقق من توصيل الألواح الشمسية
برأيك هل هناك سوء في تصميم وحساب عدد الألواح على الرغم من أن الجهود وطريقة التوصيل صحيحة، هل لاحظتم ذلك؟
تحدثنا في الخطوة الأولى أن عدد الألواح التي نحتاج إليها 16 ألواح حتى نحصل على استطاعة 4000 واط، ولكن في الخطوة الثانية ارتفع عدد الألواح إلى 18 لوح بحاصل 4500 واط، وهي قيمة أعلى من استطاعة منظم الشحن بمقدار فرق 500 واط فقط.
ولكن برأيك هل ذلك ممكن؟ وهل هناك ضرر على المنظم أم لا؟ في طبيعة الحال لا يمكن لـ 16 لوح شمسي أن ينتجوا طاقة بمقدار 4000 واط بالضبط بل أقل من ذلك، لوجود العوامل الجوية المحيطة وكفاءة النظام، وغيرها من الأمور الأخرى التي تخفض من إنتاجية الألواح.
ويفضل اختيار ألواح شمسية بحيث لا تتجاوز استطاعتها عن 4200 واط كحد أقصى لعدة عوامل منها: أولاً: أن الزيادة البسيطة بمقدار 200 واط سوف تعوض الفقد الناتج من الألواح الشمسية، والعامل الثاني: هو أنه لا داعي لدفع تكاليف أولية إضافية من أجل تركيب لوحين إضافيين بقدرة 500 واط لا حاجة لوجودهما بالنظام.
ملحوظة مهمة: يمكنك باسخدام الخطوات التي تم شرحها في المقال أن تحسب على قدرات مختلفة من الألواح بالاعتماد على بيانات منظم الشحن وملاحظة التغييرات التي قد تحصل.
واترك لنا في التعليق ما أنسب قدرة لوح شمسي؟ وما العدد المطلوب؟ وأفضل توصيلة للألواح الشمسية؟ لانفرتر موديل: Axpert Max 3.6KW.
كيف تختار اللوح الشمسي المناسب؟
كيف تختار اللوح الشمسي المناسب؟ سؤال يتم طرحه لحظة تصميم النظام الشمسي لاختيار قدرة لوح محدد من بين عشرات القدرات المختلفة والمتوفرة في السوق.
سنتعرف في هذا المقال على الأسس التي يجب إتباعها حتى تختار اللوح الشمسي الأنسب والأفضل للنظام الشمسي.
كيف تختار اللوح الشمسي المناسب؟
يتم اختيار قدرة اللوح الشمسي بناء على النقاط التالية:
- حسب كفاءة اللوح الشمسي لأغراض المساحة المتوفرة على سطح المنزل.
- حسب الجهد الذي يعمل عليه منظم الشحن الشمسي، وكذلك التيار الذي يمكن استيعابه.
- حسب قدرة منظم الشحن الشمسي.
- تكلفة اللوح الشمسي.
وتماشيا مع ما تم ذكره، فإن هذه النقاط تحدد لنا كيفية اختيار اللوح الشمسي المطلوب من حيث القدرة والعدد، وطريقة توصيل الألواح بناءً على مجال جهد عمل المنظم وأقصى تيار يتحمله. وسنتحدث بالتفصيل عن كل نقطة بلغة مبسطة على قدر المستطاع.
كفاءة اللوح الشمسي
علينا مقارنة كفاءة اللوح الشمسي مع مساحة السطح، فكلما كانت الكفاءة قلت مساحة اللوح مع نقس القدرة المنتجة، وهذا يمكننا من استغلال أكبر كمية من الطاقة بأقل مساحة من سطح المبنى.
مثال: لدينا لوحين بنفس القدرة ولكن كفاءة أحدهما أعلى من الآخر، هذا يعني أن اللوح ذو الكفاءة الأعلى سيضمن لنا الحصول على طاقة كهربائية أكبر مع مساحة أقل، وهذا يخفض لنا عدد الألواح، والاستغلال الأمثل للإنتاجية.
جهد عمل منظم الشحن وأقصى تيار
هو العامل الثاني الذي يحدد لنا طرق توصيل الألواح الشمسية، وكذلك علينا اختيار لوح شمسي بجهد Vmp مناسب، حتى نحصل على قيمة قريبة من قيمة منتصف جهد عمل المنظم في حال توصيل عدة ألواح شمسية على التوالي.
كما تجد في ورقة بيانات الانفرتر قيمة التيار القصوى الذي يمكن أن يتحمله من إجمالي تيار الألواح الشمسية، وهذا يلزمنا على عدم تجاوز ربط أكثر من سلسلة أو سلسلتين من الألواح الشمسية على التوازي.
قدرة منظم الشحن
من المهم معرفة قدرة منظم الشحن حتى تستطيع من خلالها تحديد كم عدد الألواح التي تحتاج إليها عند اختيارنا لقدرة لوح شمسي محدد، بمعنى إذا كانت استطاعة منظم شحن شمسي 1000 واط، وقدرة اللوح الشمسي 250 واط، عندها نحتاج إلى أربعة ألواح للحصول على قدرة 1000 واط.
تكلفة اللوح الشمسي
لعل البعض يختار ألواح شمسية من الإصدارات القديمة أو أن تكون مستخدمة، والبعض الآخر يفضل شراء الأفضل من حيث الكفاءة والحجم والأداء، كل ذلك يرجع إلى الميزانية المتوفرة لدى صاحب مشروع النظام الشمسي.
لذلك تعد هذه نقطة في غاية الأهمية لأنها تحدد مدى فعالية النظام والاستغلال الأمثل لإنتاجية الطاقة الكهربائية ضمن مساحة محدودة من سطح المنزل.
المعايير الأساسية لاختيار الألواح الشمسية
المعايير الأساسية لاختيار الألواح الشمسية، سنتحدث في هذا الموضوع عن نقاط مهمة علينا الانتباه لها قبل القيام بعملية الشراء تخص المعايير الأساسية لاختيار الألواح الشمسية.
ما هي معايير اختيار الألواح الشمسية
قبل شراء اللوح الشمسي علينا مراعاة النقاط التالية:
- سماحية القدرة المنتجة من اللوح الشمسي.
- كفاءة اللوح الشمسي.
- ضمان اللوح الشمسي.
- شهادات تصديق اللوح الشمسي.
- درجة الحرارة المتوسطة للتشغيل (NOCT).
- المعاملات الحرارية للوح الشمسي.
- نوع اللوح الشمسي، هل تحتاج إلى لوح تقليدي أم لوح بتقنية نصف الخلية (half-cell).
سماحية القدرة المنتجة من اللوح الشمسي
كما نعلم أن كل لوح شمسي له قدرة محددة تكتب على بطاقة البيانات، فمثلاً إذا كانت قدرة اللوح الشمسي 330 واط ، فهل هذا يعني أن قدرة كل الموديولات المنتجة يكون له قدرة كهربائية متطابقة تماماً مع القدرة 330 واط؟
بالطبع لا، فقد تكون طاقتها الانتاجية أكبر قليلاً أو أقل قليلاً من القيمة المسجلة على بطاقة البيان، فقد تكون السماحية بنسبة +/-5W، فهذا يعني أن قيمته الانتاجية تتراوح بين 325 واط إلى 335 واط.
وقد تكون السماحية بالموجب فقط، وهذا يعني أن القدرة لا تقل عن القدرة المقننة بل تزيد.
كفاءة اللوح الشمسي
تعني النسبة المئوية للقدرة الكهربائية المنتجة من اللوح الشمسي إلى مساحة سطحه تحت ظروف الاختبارات القياسية عند إشعاع شمسي 1000 واط لكل متر مربع، فكلما زادت نسبة الكفاءة مع مساحة أقل للوح كان ذلك أفضل.
ضمان اللوح الشمسي
تضع أغلب الشركات المصنعة ضمان 10 سنوات على المنتج وعيوب الصناعة، وضمان خطي بنسبة 90% لأول عشرة سنوات و80% لمدة 25 سنة.
وهناك بعض الشركات رفعت نسبة الضمان على المنتج لمدة 12 سنة، وضمان أداء بنسبة تتراوح بين 85% إلى 90% لمدة 25 سنة.
شهادات تصديق اللوح الشمسي
علينا التأكد من صحة وجود شهادات تصديق المواصفات القياسية العالمية (IEC 61730 و IEC 61215) المذكورين بنشرة بيانات اللوح والشركات المصنعة.

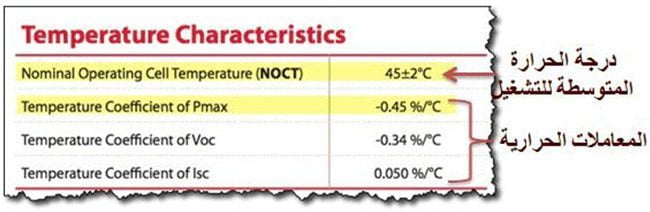

درجة الحرارة المتوسطة للتشغيل (NOCT)
أغلب القيم الكهربائية الاسمية المسجلة على بطاقة بيانات اللوح الشمسي عند 25 درجة مئوية، ولكن على أرض الواقع تعمل الألواح عند درجات حرارة أعلى كثيراً، ونسبة الإنتاجية تتقلب حسب ظروف درجات الحرارة.
وتضع الشركات المصنعة قيم مدى تدني إنتاجية اللوح عند زيادة درجة واحدة عن 25 درجة مئوية.
معامل الحرارة للوح الشمسي
يحدد المعامل نسبة الانحراف في قيم خصائص اللوح الشمسي مثل: الجهد والتيار والقدرة الكهربائية، وذلك عند زيادة درجة الحرارة.
وهذا يعني أن المعاملات الخاصة بالجهد والقدرة تكون ذات قيم سالبة مما يعني أن جهد اللوح والقدرة المنتجة منه ينخفضان بارتفاع درجة حرارة اللوح، بينما معامل التيار موجب، أي أن التيار الناتج يزداد مع ارتفاع درجة الحرارة.
كيفية توصيل الألواح الشمسية مع الانفرتر؟
كيفية توصيل الألواح الشمسية مع الانفرتر، خطوة مهمة قد تخطر في بال الكثير عن كيفية التوصيل الصحيح لعدد الألواح الشمسية المتوفرة لدينا مع الانفرتر الشمسي دون أن يحدث أي خلل بالنظام الشمسي.
بداية وقبل الدخول في تفاصيل هذا المقال، ننوه إلى أن جميع مكونات النظام الشمسي مرتبطة مع بعضها البعض في عملية الاختيار، ولذلك قبل شراء الألواح الشمسية والانفرتر من المستحسن أن نعمل مقارنة بين المكونات بحيث تمكننا من الاختيار الصحيح والمتناسق فيما بين عناصر المنظومة.
خطوات توصيل الألواح الشمسية مع الانفرتر
بداية علينا تحديد مواصفات منظم الشحن الموجود بداخل الانفرتر، والذي عادة ما يكتب بداخل نشرة البيانات (الداتا شيت) أو على البطاقة الموجودة على الانفرتر، ومن المواصفات الكهربائية المهمة التي لا بد من معرفتها:
- أقصى استطاعة للألواح الشمسية يمكن لمنظم الشحن أن يتحملها.
- مجال جهد عمل منظم الشحن، وبناء عليه يمكن تحديد عدد الألواح الشمسية التي يجب توصيلها على التوالي بحيث تكون قيمة جهد الألواح المتوالية في منتصف المجال.
- أقصى تيار يمكن أن يتحمله المنظم، وبالاعتماد على القيمة القصوى سوف نتمكن من معرفة عدد السترينجات التي يجب توصيلها على التوازي، حيث أن السترينج الواحد عبارة عن مجموعة ألواح متصلة على التوالي.
- تتم عملية توصيل الألواح على التوالي بحيث تكون قيمة إجمالي جهد الدارة المفتوحة أقل من أقصى قيمة لمنظم الشحن.
كما هو ملاحظ من خلال مواصفات منظم شحن انفرتر موديل “Axpert MAX 3.6KW” يمكن تحديد عدد الألواح الشمسية بحيث تتوافق مع استطاعة المنظم وعلى أن تكون مجموعة قيم جهود الألواح المتصلة على التوالي في منتصف المجال، أي في حدود 260 فولت وحتى 300 فولت (حيث أن قيمة المنتصف: 285 فولت).
شروط اختيار اللوح الشمسي المناسب للانفرتر
ليس كما يظن البعض بأن أي لوح يمكن اختياره بل هناك عدة شروط وهي:
- تتم عملية اختيار عدد الألواح الشمسية بحيث تكون قيمة إجمالي الاستطاعة قريبة من استطاعة منظم الشحن.
- تتم عملية توصيل الألواح على التوالي بالاعتماد على مجال جهد عمل المنظم، أي أن توصيل التوالي لا يتم بشكل عشوائي بل على أسس علمية وعملية وحسب مواصفات منظم الشحن.
- أن تكون قيمة جهد الدارة المفتوحة لمجموعة الألواح المتصلة على التوالي أقل من أقصى جهد لمنظم الشحن.
- في حالة توصيل كل مجموعة ألواح على التوازي مع المجموعة الأخرى، تأكد من أنك لم تتجاوز قيمة التيار القصوى لمنظم الشحن.
كيفية توصيل الألواح الشمسية مع الانفرتر؟
إليك الخطوات التالية لتحديد عدد الألواح الشمسية وطريقة توصيل:
- أولاً: تقسيم استطاع منظم الشحن على قدرة اللوح الشمسي المتوفر حتى تحصل على عدد الألواح اللازمة للنظام.
- ثانياً: قم بجمع جهود الألواح المتصلة على التوالي، وتأكد من أن قيمة الناتج قريبة من منتصف مجال جهد العمل، وإلا قد تحتاج إلى اختيار قدرة لوح آخر بجهد أكثر أو أقل حتى تحصل على ناتج قريب من قيمة منتصف المجال.
- ثالثاً: في حال كان عدد الألواح كبير، قم بتقسيم العدد إلى قسمين متساويين بحيث يتم توصيل القسم الأول على التوازي مع القسم الثاني، ولكن هذه العملية تتم بناء على أمرين: توصيل التوالي تتم بالاعتماد على قيمة منتصف مجال جهد العمل، وتوصيل التوازي تتم بالاعتماد على أقصى تيار يمكن أن يتحمله منظم الشحن.
كتالوج سلسلة انفرترات فولترونيك Axpert MKS
كتالوج سلسلة انفرترات فولترونيك Axpert MKS، نقدم لكم النسخة الكاملة لكتيب أو كتالوج سلسلة انفرترات فولترونيك Axpert MKS.
حيث يحتوي الكتالوج على كافة المعلومات والرسومات التوضيحية من التركيب والتوصيل ونصائح توصيل الكابلات، وغير ذلك من الأمور التي ستجدونها بداخل الكتالوج أو الكتيب.
كتالوج انفرترات فولترونيك pdf
يهدف الكتالوج إلى التسهيل على المستخدم في التعامل مع جهاز انفرترات فولترونيك، إذ تتعرف بداخله على مزايا الجهاز وآليه بنية النظام به، كما يضع لنا في مقدمة الكتالوج تعليمات السلامة والأمان حول الجهاز.
ويوضح لنا ما أنواع الأحمال الكهربائية التي يمكن تشغيلها على الانفرتر، وما مصادر التغذية التي يمكن توصيلها بدخل الانفرتر، مثل: الألواح الشمسية، كهرباء الشبكة العامة، مولد كهربائي، بطاريات كهربائية.
يضع فيه أيضاً مسمى كل جزء من الانفرتر، وما إضافات الانفرترات ذو القدرات العالية عن القدرات الصغيرة، وبعد ذلك يشرح لنا خطوات التعامل مع الجهاز وما النصائح المتبعة أثناء التركيب والتوصيل.
هناك جداول مهمة تجدونها بداخل الكتيب وهي مفيدة جداً مثل: سعة البطارية المناسبة لانفرتر قدرة واحدة كيلو وما مقطع الكابل المناسب، وتيار الشحن المطلوب للشحن.
يشرح دليل المستخدم “الكتالوج” بالتفاصيل والصور التوضيحية طريقة توصيل الكابلات بكلاً من دخل الألواح الشمسية- الشبكة العامة- البطاريات الكهربائية- خرج الأحمال الكهربائية.
يوضح لنا أيضاً وظيفة كل ليد إضاءة موجودة في الواجهة الأمامية للانفرتر، وما وظيفة كل زر من أزرار التحكم، وما معنى كل رمز من الرموز التي قد تظهر لنا في شاشة القراءة.
كما ويوضح لنا حالات البطارية أو البطاريات عند التحميل عليه وما نسبة التفريغ عند نسب التحميل المنخفضة والمرتفعة.
أهم نقطة في دليل المستخدم أو الكتالوج هي إعدادات ضبط الانفرتر أو البرامج المتاحة لبرمجة الانفرتر، إذ تجد كل البرامج مرقمة بالأرقام بداخل جدول منظم ومبسط لتسهيل التعامل بها، وبكل برنامج عدة خيارات متاحة وشرح كل خيار من الخيارات.
أخيراً تجد الحالات التي قد تظهر على شاشة الانفرتر، وما معاني رموز الأعطال التي من المحتمل ظهورها، ومراحل شحن البطاريات، وجدول الأعطال ومسبباتها وطرق حلها.
معاينة وتحميل كتالوج سلسلة انفرترات فولترونيك Axpert MKS
نتيح لكم عبر موقعنا إمكانية معاينة وتحميل كتالوج انفرتر فولترونيك pdf.
التوصيل بين منظم الشحن والبطاريات
التوصيل بين منظم الشحن والبطاريات، هنالك عوامل مهمة قد تجدها في مواصفات منظم الشحن والبطاريات تحدد لك إجراءات في غاية الأهمية لتحجيم الكابلات المراد توصلهما ما بين منظم الشحن والبطاريات.
استنادا إلى ما سبق نعلم أن الكابل بداخله موصل كهربائي إما نحاسي أو ألمنيوم، ولكن في مشروع الطاقة الشمسية الغالبية يستخدم الموصل النحاسي، لأنه أفضل في التوصيل من الألمنيوم، فمن هذا المنطلق سنتعرف على طريقة التوصيل بين منظم الشحن والبطاريات الكهربائية، واختيار مقطع الكابل المناسب القادر على تحمل كامل تيار الشحن وتيار التحميل.
منظم الشحن الشمسي
إن منظم الشحن له دور مهم في النظام الشمسي، إذ يعمل على تنظيم جهد الألواح الشمسية بما يتوافق مع جهد البطاريات، وجهد دخل الانفرتر، ويأتي المنظم بقدرات مختلفة وبجهد عمل 12V أو 24V أو 48V.
البطاريات الكهربائية
تعد البطاريات الكهربائية من العناصر المهمة في الأنظمة الشمسية المستقلة عن الشبكة، فمن دونها لا يمكن تشغيل أحمال أجهزة كهربائية في الليل أو أثناء وجود الغيوم في النهار.
والغرض من استخدام البطاريات الكهربائية في المنظومة الشمسية، هو توفير الطاقة الكافية من أجل تشغيل الأجهزة الكهربائية في الليل أو في الأيام المستقلة (أي الأيام التي بها غيوم).
تحجيم مقطع الكابلات بين البطاريات والمنظم
لكي تختار الكابلين المناسبين (الكابل الموجب والسالب)، ينبغي عليك حساب مساحة مقطع الكابلات باستخدام قانون واحد للتيار المستمر فقط سنذكره هنا في مقال التوصيل بين منظم الشحن والبطاريات. ولكن في البداية دعنا نتعرف على عدة بنود لا بد من مراعاتها أثناء تصميم الكابلات، وهي:
- تحديد أقصى تيار لمنظم الشحن الشمسي، حيث يمكنك إيجاد القيمة في نشرة البيانات “الداتا شيت” الخاصة بالمنظم.
- معرفة جهد النظام الشمسي الذي يعمل عليه المنظم، وكذلك جهد البطاريات للتأكيد فقط.
- يجب وضع منظم الشحن والبطاريات بحيث يكونان متقاربان من بعضهما لتقليل المسافة على قد المستطاع، مع الحرص على أن لا تزيد المسافة عن 4 متر.
- يجب أن لا يزيد الجهد المفقود في الكابلات عن 2%.
ملحوظة: يمكن حساب مساحة مقطع الكابل في الأنظمة الصغيرة على أساس إجمالي تيار الأحمال الكهربائية المراد تشغليها ليلاً، مع إضافة معامل أمان 1.4 على الأقل.
وفي مثالنا التالي سوف نعتمد حساب مساحة مقطع الكابلات على أساس أقصى تيار لمنظم الشحن، حتى نضمن مدى تحمل الكابلات عند القرار بتوسيع النظام الشمسي، حسب التيار المسموح بالوصول إليه (وهو أقصى تيار لمنظم الشحن).
القانون المستخدم في حساب مساحة مقطع الكابلات بين منظم الشحن الشمسي والبطاريات كالآتي:
مساحة مقطع الكابل = (1.4 × 2 × التيار × المقاومة النوعية (p) × طول الكابل) ÷ (جهد البطاريات × نسبة هبوط الجهد)
حيث أن:
1.4: معامل أمان.
(p) المقاومة النوعية: (للنحاس: 0.01724) / (للألمنيوم: 0.0277)
ملاحظة مهمة: المعادلة أعلاه تستخدم فقط في أنظمة التيار المستمر وليس التيار المتردد.
مثال على تحديد مساحة مقطع الكابلات
منظم شحن شمسي بمواصفات: (80A/ 24VDC)، المسافة بينه وبين البطاريات مترين (2 متر)، نسبة الفقد المسموح للتوصيل 2% كحد أقصى، والموصل المستخدم في التوصيل نحاس مقاومته النوعية (p) 0.01724.
احسب مساحة مقطع الكابلين (الموجب والسالب) المراد توصليهما بين منظم الشحن والبطاريات؟
الحل:
المعطيات:
- أقصى تيار لمنظم الشحن 80A.
- جهد البطاريات والنظام الشمسي 240V.
- المسافة بين البطاريات ومنظم الشحن 2 متر.
- نسبة الفقد المسموح به 2%.
مساحة مقطع الكابل = (1.4 × 2 × التيار × المقاومة النوعية (p) × طول الكابل) ÷ (جهد البطاريات × نسبة هبوط الجهد)
= (1.4 × 2 × 80 × 0.01724 × 2) ÷ (24 × 0.02)
= 7.72 ÷ 0.48
= 16 ملم2
يمكن اختيار مساحة مقطع كابل بمقاس 16 ملم2 على الأقل، أو كابل بمقاس 25 ملم2.
ملاحظة مهمة جداً: تأكد من أن طول الكابلين (الكابل الموجب والكابل السالب) بنفس المسافة، حتى لا يحدث مشاكل ناتج عن زيادة مقاومة كابل عن الآخر.
ضبط أفضلية خرج الانفرتر
ضبط أفضلية خرج الانفرتر، في هذا المقال سنتعرف على موضوع في غاية الأهمية وهو كيفية التعديل على أفضلية خرج الانفرتر أو بمعنى آخر كيف تضبط أفضلية مصدر التغذية لشحن البطاريات والأحمال الكهربائية.
الهدف من البرمجة
يهدف برمجة أفضلية خرج الانفرتر بناء على الخيارات المتاحة إلى تحسين عملية شحن البطاريات وكذلك تغذية الأحمال الكهربائية المنزلية دون أي نقص في مصدر طاقة الكهرباء.
لعل البعض قد يواجه مشكلة عدم اكتمال شحن البطاريات الكهربائية في فصل الشتاء، والسبب هو أنك معتمد في البرمجة أفضلية الألواح الشمسية على كهرباء الشبكة العامة.
وكما نعلم أن إنتاجية الألواح الشمسية في فصل الشتاء منخفضة نسبياً، وبالتالي وضع الأفضلية للألواح سيؤثر على عملية شحن البطاريات لعدم اكتفاء الطاقة المنتجة، ولحل هذه المشكلة تحتاج إلى ضبط أفضلية خرج الانفرتر بوضعه على كهرباء الشبكة العامة أو الشبكة العامة + الشمس.
ما هي برمجيات أفضلية خرج الانفرتر
إليك الإعدادات المهمة والتي من خلالها يمكنك ضبط أفضلية خرج انفرتر فولترونيك وهي:
البرنامج رقم واحد الخاص بأفضلية مصدر الخرج لتغذية الأحمال وشحن البطاريات، ومن الخيارات المتاحة بهذا البرنامج:
الشمس أولاً: يظهر على شاشة الانفرتر بالأحرف SOL، ويعني بأنه يغذي الأحمال المطلوبة من طاقة الألواح الشمسية، وفي حال عدم توفرها، فإن عملية التغذية تتم من البطاريات، وأخيراً كهرباء الشبكة العامة.
الشبكة أولاً: يظهر على شاشة الانفرتر بالأحرف Utl، يتم تغذية الأحمال الكهربائية من الشبكة العامة كأولوية أولى، وسوف تقوم طاقة الألواح والبطاريات بتغذية الأحمال في حال انقطاع مصدر الشبكة العامة.
الشبكة + الشمس: يظهر على شاشة الانفرتر بالأحرف Sbu، هذا الخيار يعمل على تغذية الأحمال وشحن البطاريات الكهربائية من الألواح الشمسية والشبكة العامة معاً.
البرنامجين رقم 12 ورقم 13 خاصتين بعودة كهرباء الشبكة العامة والألواح الشمسية حسب حالة فولتية البطاريات، وهما لهما علاقة بخيار الشبكة + الشمس، بينما البرنامج رقم 16 خاص بتحديد أفضلية مصدر شحن البطاريات.
خطوات ضبط أفضلية خرج الانفرتر
نقدم لكم خطوات مبسطة لعملية ضبط أفضلية مصدر الخرج لانفرتر فولترونيك وهي كالآتي:
أولاً: الضغط على زر انتر لمدة ثلاثة ثواني متواصلة للدخول إلى إعدادات ضبط الانفرتر.
ثانياً: نذهب إلى برنامج رقم واحد من خلال استخدام أزرار الأسهم.
ثالثاً: نجد الضبط الافتراضي لهذا البرنامج هو الشبكة أولاً (Utl) يمكنك وبكل سهولة تعديل الخيار على الشمس أولاً أو الشبكة + الشمس. وينصح المهندسين للأنظمة الصغيرة وضعها على الشبكة أولاً (Utl) أو الشبكة + الشمس (Sbu) في فصل الشتاء والتي تكون فيها معدل الإشعاع الشمسي منخفض، وهذا يقلل من إنتاجية الألواح الشمسية.
رابعاً: في حال تم اختيار خيار الشبكة + الشمس (Sbu)، عليك الذهاب إلى البرنامج رقم 12 لضبط نقطة العودة إلى كهرباء الشبكة العامة وبرنامج رقم 13 لضبط نقطة عودة الألواح الشمسية عند فولتية محددة لاستكمال شحن البطاريات الكهربائية.
ومن خلال برنامج رقم 12 يمكن ضبط عودة كهرباء الشبكة العامة لشحن البطاريات عند تدني فولتية البطاريات عن قيمة محددة ولنفرض 12V، وهذه القيمة يمكنك تغييرها ضمن قيم الجهود من 11V إلى 12.5V.
بينما برنامج رقم 13 خاص بضبط عودة طاقة الألواح الشمسية لشحن البطاريات عند وصول جهد الشحن إلى فولتية ولنفرض 13.8V، بالتزامن مع ذلك يتم إخراج كهرباء الشبكة العامة عن المنظومة، وتتراوح قيم الضبط ما بين 12.3V وحتى 14.3V.
خامساً: نذهب إلى البرنامج رقم 16 الخاص بتحديد أفضلية مصدر شحن البطاريات، حيث يوجد أربعة خيارات تم شرحهما في موضوع: برمجة الانفرتر لشحن البطاريات من الشبكة والألواح.
ملاحظة مهمة: عند تعديل أي خيار عليك الضغط على زر انتر لتثبيت الخيار الذي تم اختياره.
