في عالم المهندسين الكهربائيين والفنيين الإلكترونيين، تحديد الجهد وقياس التيار يُعتبران من الخطوات الأساسية لفحص وتشخيص الدوائر الكهربائية. يمثل الجهد القوة الدافعة لتدفق التيار، بينما يُظهر التيار نقل الكهرباء في الدائرة. سنلقي نظرة سريعة على كيفية قياس الجهد والتيار للتأكيد على الأمان والكفاءة في النظام الكهربائي.
فهم أساسي لكيفية قياس الجهد والتيار الكهربائي
تعتبر قياسات الجهد والتيار الكهربائي من العناصر الأساسية في مجال الكهرباء والالكترونيات. توفير الطاقة وفحص الدوائر الكهربائية يتطلب فهمًا دقيقًا لكيفية قياس هذين العاملين الرئيسيين. سوف نلقي نظرة عامة على كل من الجهد والتيار وكيف يمكن قياسهما.
الجهد الكهربائي:
الجهد هو قوة دافعة لتدفق التيار في الدائرة الكهربائية. يتم قياس الجهد بوحدة الفولت (V)، وهو يشير إلى الفارق الكهربائي بين نقطتين في الدائرة. لقياس الجهد، يتم استخدام جهاز يعرف بفولتميتر، ويتم وضع أقطابه على النقطتين المراد قياس الجهد بينهما.
كيفية قياس الجهد:
- قم بضبط مقياس الجهد على الفولت.
- وصل أقطاب الجهاز بالطرفين الذين ترغب في قياس الجهد بينهما.
- قراءة القياس تظهر على شاشة الفولتميتر.
التيار الكهربائي:
التيار هو تدفق الشحنات الكهربائية في الدائرة، ويقاس بوحدة الأمبير (A). يشير التيار إلى كمية الكهرباء التي تمر عبر نقطة محددة في الدائرة في وحدة الزمن. يتم قياس التيار باستخدام جهاز يُعرف بالأميتر، ويتم توصيله في مسار تدفق التيار.
كيفية قياس التيار:
- ضع مقياس التيار على وضع الأمبير.
- افصل الدائرة وقم بتوصيل أميتر في مكان يكون التيار يمر عبره.
- قراءة القياس تظهر على شاشة الأميتر.
ملحوظة:
- يجب أن يتم قياس الجهد والتيار في مجموعات معدنية معزولة لتجنب حدوث ماس كهربائي.
- قبل قياس التيار، تأكد من أن الدائرة مفتوحة وقطع التيار لتجنب إلحاق الضرر بالأميتر.
تعتبر فهم أساسيات قياس الجهد والتيار أمرًا حيويًا لأي شخص يعمل في مجالات الكهرباء والإلكترونيات. يمكن لتلك القراءات أن توفر فهمًا أعمق لكيفية سير الطاقة الكهربائية في الدوائر وتسهم في الصيانة وتشخيص الأعطال.
جهاز الملتميتر: أساس قياس الكهرباء والإلكترونيات
جهاز الملتميتر هو أداة حيوية وضرورية لكل فني يعمل في مجالات الكهرباء، الإلكترونيات، البطاريات، الطاقة الشمسية، والتحكم الكهربائي. يُستخدم هذا الجهاز لقياس وفحص معظم القطع الكهربائية والإلكترونية بدقة.
يُستخدم جهاز الملتميتر للأغراض التالية:
- فحص شبكات الكهرباء المنزلية والصناعية.
- قياس جهد المصدر والمقاومات.
- فحص كافة القطع الإلكترونية مثل المقاومات والترانزستور والدايود، وغيرها.
مجسات جهاز الملتميتر:
تتيح مجسات جهاز الملتميتر للفني قياس مختلف المتغيرات الكهربائية بدقة. يُمكن استخدامها لقياس الجهد، التيار، المقاومة، التردد، وغيرها. تأتي المجسات مع وصلات مختلفة لتناسب متطلبات القياس المحددة.
الفرق بين جهاز الملتميتر اليدوي والأوتوماتيكي:
يتوفر جهاز الملتميتر بنموذجين رئيسيين: اليدوي والأوتوماتيكي. اليدوي يتطلب من المستخدم تحديد نطاق القياس المناسب يدويًا، بينما يحدد الأوتوماتيكي التطبيق الصحيح تلقائيًا. الأوتوماتيكي يُفضل للمبتدئين لسهولة الاستخدام، بينما يُفضل اليدوي لمن يحتاج إلى تحكم دقيق في عمليات القياس.
بشكل عام، يُعد جهاز الملتميتر شريكًا لا غنى عنه لفحص وقياس الكهرباء والإلكترونيات، ويساهم في تسهيل العديد من العمليات الفنية في مختلف المجالات.

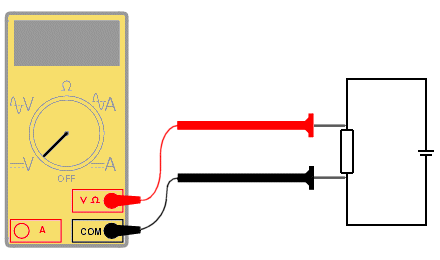

كيفية قياس الجهد باستخدام جهاز الملتميتر:
لقياس الجهد المستمر (DC):
- ضع مجس الجهاز الأحمر في المنفذ المخصص للجهد (يُرمز له بالحرف V).
- ضع المجس الأسود في المنفذ المشترك (COM).
- قم بتشغيل جهاز الملتميتر عن طريق الضغط على مفتاح التشغيل أو تحريك مفتاح المؤشر.
- وضع المؤشر على رمز الجهد المستمر “الفولت” (V).
- إذا كان لديك جهاز ذو ضبط يدوي، ضع المؤشر على قيمة فولت أعلى من قيمة فولت البطارية المتوقعة.
- وضع مجس الجهاز الأحمر على الطرف الموجب (+) للبطارية، والمجس الأسود على الطرف السالب (-).
- ستظهر القراءة على شاشة الجهاز، وإذا كانت قيمتها متقاربة مع فولتية البطارية المتوقعة، فإن البطارية تعتبر سليمة.
لقياس الجهد المتردد (AC):
- ضع مجس الجهاز الأحمر في منفذ الجهد (V).
- ضع المجس الأسود في المنفذ المشترك (COM).
- شغل جهاز الملتميتر وضع مفتاح التدريج على رمز الجهد المتردد “الفولت” (V) المرسوم بجانبه موجة جيبية.
- ضع مجسي الملتميتر (الأحمر والأسود) على التوازي مع مقبس الكهرباء المنزلي (الفاز والنول) دون اعتبار القطبية.
- ستظهر القيمة على شاشة الجهاز، وتُظهر قيمة جهد المصدر بالجهد المتردد.
هذه الخطوات تساعد في قياس الجهد بدقة وفهم حالة الدوائر الكهربائية.
ملاحظة: تأكد من قطع التيار الكهربائي وفصل المحول عن اللوحة الإلكترونية قبل البدء في الفحص.
- تحقق من البصريات:
- قم بفحص المحول بصريًا للتأكد من عدم وجود أي علامات واضحة على التلف أو التلف.
- تأكد من عدم وجود أي تسريبات في المادة العازلة أو العاكسة.
- اختبار المقاومة:
- استخدم متر المقاومة لقياس المقاومة عبر الملفات الرئيسية للمحول.
- قم بالقياس بين مخرجات المحول وتأكد من عدم وجود قيمة قصيرة.
- اختبار اللفات:
- قم بقياس المقاومة عبر كل لفة من لفات المحول.
- تحقق من أن المقاومة تكون في حدود القيمة المحددة للمواصفات.
- اختبار الجهد:
- قم بتوصيل المحول بمصدر جهد مناسب.
- استخدم جهاز قياس الجهد لقياس الجهد على المخرجات.
- تأكد من أن الجهد الناتج يتوافق مع المواصفات المحددة للمحول.
- اختبار العزل:
- قم بفحص العزل بين الملفات وبين الملفات والهيكل الخارجي.
- تأكد من عدم وجود قيمة منخفضة للعزل.
- اختبار الحمل:
- قم بتوصيل حمل (مقاومة محددة) بالمخرجات وقياس الجهد والتيار.
- تأكد من قدرة المحول على توفير التيار والجهد المطلوب للحمل.
- فحص الحرارة:
- قم بتشغيل المحول لفترة طويلة وراقب درجة الحرارة.
- التأكد من عدم وجود ارتفاع غير عادي في درجة الحرارة.
في حالة اكتشاف أي مشكلة أثناء الفحص، يُفضل استبدال المحول بوحدة جديدة أو صيانته بحسب الحاجة.
المحولات الخافضة للجهد: الفحص والوظيفة
يعتبر المحول الكهربائي الخافض للجهد جزءًا أساسيًا في الأجهزة الإلكترونية مثل الراديو والتلفاز وشواحن البطاريات. يأتي هذا النوع من المحولات بعدة أطراف، ولكن سنتناول فحص المحول ذو الأربعة أطراف (طرفين للملف الابتدائي وطرفين للملف الثانوي).
الهيكل:
- المحول يتألف من ملفين: ملف ابتدائي (الدخل) وملف ثانوي (الخرج).
- يحتوي الملف الابتدائي على طرفين (الدخل)، بينما يحتوي الملف الثانوي على طرفين (الخرج).
وظيفة المحول:
- يقوم المحول بتخفيض قيمة الجهد الكهربائي القادم من مصدر الطاقة (مثل 220VAC/110VAC) إلى قيمة منخفضة تستخدم لتغذية الدوائر الإلكترونية.
فحص المحول:
- فحص بصري:
- تحقق من عدم وجود تلف أو تسريبات في الملفات.
- تأكد من سلامة الهيكل الخارجي.
- اختبار المقاومة:
- استخدم متر المقاومة لقياس المقاومة عبر الملفات الرئيسية.
- تأكد من عدم وجود قيمة منخفضة للمقاومة.
- اختبار الجهد:
- قم بتوصيل المحول بمصدر جهد مناسب.
- استخدم جهاز قياس الجهد لقياس الجهد على الملف الثانوي.
- تأكد من أن الجهد الناتج يتوافق مع المواصفات.
- اختبار الحمل:
- قم بتوصيل حمل (مقاومة محددة) بالمخرجات وقياس الجهد والتيار.
- تأكد من قدرة المحول على توفير التيار والجهد المطلوب للحمل.
- فحص الحرارة:
- قم بتشغيل المحول لفترة طويلة وراقب درجة الحرارة.
- التأكد من عدم وجود ارتفاع غير عادي في درجة الحرارة.
باستمرار الفحص والصيانة الدورية، يمكنك الحفاظ على أداء المحول وضمان فعالية تشغيله في الأجهزة الإلكترونية.
خطوات فحص المحولات الخافضة للجهد
تعد فحص المحولات الخافضة للجهد أمرًا حيويًا لضمان أدائها الفعّال والسليم. يمكن اتباع الخطوات التالية لضمان سلامة المحول:
- فصل الاتصال:
- تأكد من فصل المحول عن مصدر الكهرباء قبل بدء عملية الفحص.
- في حالة كون المحول متصلاً بدائرة إلكترونية، قم بفصلها أيضًا.
- قياس المقاومة:
- باستخدام جهاز الملتميتر، قم بقياس مقاومة الملف الابتدائي والثانوي.
- قد يتم ضبط جهاز الملتميتر على نطاق المقاومة المناسب، مثل 1k أو 200 أوم.
- توصيل المجسات:
- وضع مجسات الملتميتر على طرفي الملف الابتدائي بغض النظر عن القطبية.
- ستظهر قراءة الملتميتر قيمة مقاومة معينة.
- تحليل القراءة:
- قم بتحليل قراءة الملتميتر، حيث يكون من المتوقع أن تكون القيمة في حدود معقولة للملف الابتدائي.
- تكرار العملية للملف الثانوي:
- قم بقياس مقاومة الملف الثانوي باستخدام نفس الطريقة.
- قد تكون قيمة الملف الثانوي أقل بكثير من الملف الابتدائي.
- تحليل النتائج:
- إذا كانت قيم الملفات (الابتدائي والثانوي) ضمن الحدود الطبيعية ولم تكن هناك قراءات مفرطة (مثل قراءة لا نهائية أو صفر)، فإن المحول يعمل بشكل جيد.
- فحص العزل:
- تأكد من عدم وجود تسريبات أو تلف في العزل الخارجي للمحول.
- اتبع الإجراءات الأمانية عند التعامل مع المحول.
من خلال اتباع هذه الخطوات، يمكنك التحقق من حالة المحول وضمان استمرار عمله بكفاءة.
كيفية قياس التيار الكهربائي (الأمبير) عملياً
يعد التيار الكهربائي، الذي يقاس بوحدة الأمبير، من العناصر الأساسية في الدوائر الكهربائية. يمكنك قياس التيار الكهربائي بشكل عملي باستخدام جهاز الملتميتر. فيما يلي الخطوات:
ما هو وحدة الأمبير: وحدة الأمبير هي وحدة قياس التيار الكهربائي، وترمز لها بالحرف “A”. تُستخدم لقياس كمية التيار التي تتدفق في الدائرة الكهربائية.
خطوات قياس الأمبير عملياً باستخدام الملتميتر:
- توصيل الملتميتر:
- قم بوصل مجس جهاز الملتميتر الأحمر بفتحة قياس الأمبير.
- قم بوصل المجس الأسود بفتحة المشترك (COM).
- تحديد نوع التيار:
- اختر وضعية قياس الأمبير المناسبة على جهاز الملتميتر، واختر بين تيار مستمر (DC) أو تيار متردد (AC) حسب نوع الدائرة.
- قطع الدائرة:
- في الدائرة التي ترغب في قياس تيارها، اقطع سلكًا في الدائرة.
- توصيل الملتميتر بالدائرة:
- وصل مجسات الملتميتر بالسلك الذي تم قطعه في الدائرة.
- يجب أن يكون الملتميتر متصلاً في سلسلة مع الدائرة (وذلك عن طريق وضع الملتميتر بين الجزءين المقطوعين من السلك).
- قراءة الأمبير:
- اقرأ القيمة المعروضة على شاشة الملتميتر.
- يجب أن تكون القيمة المعروضة هي تيار الكهرباء الحالي في الدائرة.
ملحوظة:
- يجب عدم توصيل الملتميتر مباشرة عبر الدائرة بدون قطع السلك وفصلها، وإلا قد يتسبب ذلك في تلف الملتميتر.
استخدام جهاز الكلامب ميتر:
- في بعض الحالات، يمكن استخدام جهاز الكلامب ميتر لقياس التيار بدون فصل الدائرة.
ملحوظة أمان:
- تأكد دائمًا من اتباع إجراءات السلامة عند التعامل مع التيار الكهربائي.
- تجنب لمس الأجزاء المكشوفة لتجنب حدوث صدمات كهربائية.
استنتاج:
- باستخدام جهاز الملتميتر بشكل صحيح، يمكنك قياس التيار الكهربائي في دوائرك الكهربائية بسهولة ودقة.
شكرًا لتوضيحك للدوائر الكهربائية. إليك بعض الإضافات والتوضيحات:
دائرة التوالي للمقاومات:
حساب المقاومة الكلية: في دائرة التوالي، يكون التيار ثابتًا عبر جميع المقاومات، ولذلك يتم جمع المقاومات مباشرة للحصول على المقاومة المكافئة.
�كلي=�1+�2+�3+…
إيجاد قيمة المقاومة بقانون أوم: إذا كنا نعلم قيمة التيار � والجهد الكلي � في دائرة التوالي، يمكننا استخدام قانون أوم لحساب المقاومة الكلية:
�كلي=��
دوائر التوازي للمقاومات:
حساب المقاومة الكلية: في دوائر التوازي، يكون الجهد عبر جميع المقاومات هو نفسه، ولكن التيار يتفرع عبر المقاومات. يتم حساب المقاومة الكلية عبر تقليل حاصل ضرب تلك المقاومات على معكوس مجموع توصيلها.
1�كلي=1�1+1�2+1�3+…
إيجاد قيمة المقاومة بقانون أوم: إذا كنا نعلم قيمة التيار � والجهد الكلي � في دوائر التوازي، يمكننا استخدام قانون أوم لحساب المقاومة الكلية:
�كلي=��
مثال:
في دائرة توازي تحتوي على مقاومة 3Ω ومقاومة 6Ω ومقاومة 9Ω، يمكننا حساب المقاومة الكلية باستخدام قانون التوازي:
1�كلي=13+16+19
حساب �كلي من هذه المعادلة سيعطي قيمة المقاومة الكلية للدائرة.
أتمنى أن تكون هذه المعلومات مفيدة لك.
شكرًا لتوضيحك لقانون فرق الجهد الكهربائي. إليك بعض التوضيحات الإضافية:
الجهد الكهربائي:
تعريف: الجهد الكهربائي هو قوة دافعة تدفع الشحنات الكهربائية للتحرك في دائرة كهربائية. يتم قياسه بوحدة الفولت.
تعبير رياضي: الجهد الكهربائي (�) يمكن تعبيره رياضيًا باستخدام العلاقة التالية:
�=�/�
حيث:
- � هو الجهد الكهربائي.
- � هو الشغل القابل للاستخدام.
- � هو الشحنة الكهربائية.
قانون فرق الجهد الكهربائي:
تعريف: قانون فرق الجهد الكهربائي يقول إن الجهد الكهربائي بين نقطتين في دائرة كهربائية يتناسب طرديًا مع التيار المار في المقاومة بين تلك النقطتين، ويتناسب عكسيًا مع مقاومة الموصلية بينهما.
التعبير الرياضي: �=�⋅�
حيث:
- � هو الجهد الكهربائي بوحدة الفولت.
- � هو التيار الكهربائي بوحدة الأمبير.
- � هو المقاومة بوحدة الأوم.
مثال:
لدينا مصباح كهربائي مقاومته 5 Ω ويمر به تيار بقيمة 2 �. يمكننا استخدام قانون فرق الجهد لحساب الجهد الكهربائي عبر المصباح.
�=�⋅�
�=(2 �)⋅(5 Ω)=10 �
إذا كانت الإجابة هي 10 �، وهي الجهد الذي يجب تطبيقه على المصباح ليعمل بشكل صحيح.
أرجو أن يكون ذلك واضحًا ومفيدًا!
