ما هي أنظمة مجري الكابلات؟

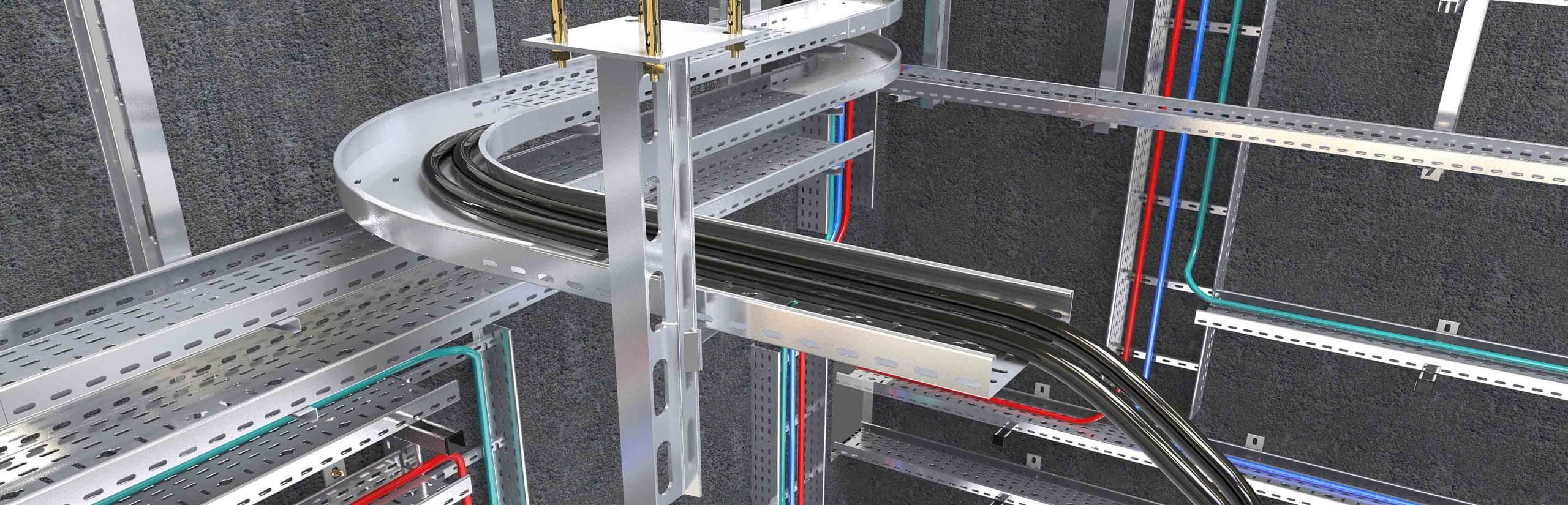

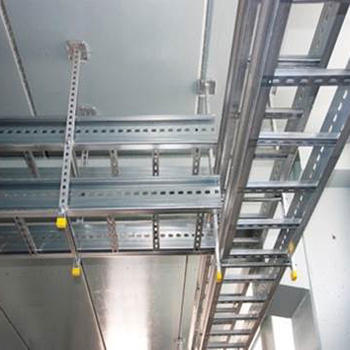

تعتبر صواني الكابلات جزءًا من نظام مجري (تراي)الكابلات وتوفر البنية التحتية المادية / الدعم للكابلات المختلفة مثل الكهرباء أو الاتصالات. صواني الكابلات مفتوحة بطبيعتها ولا يزال من الممكن الوصول إلى الأسلاك الموجودة داخل الدرج إذا لزم الأمر لإجراء أي صيانة.
يتكون نظام مجري (تراي)الكابلات من حوامل كبلات مختلفة لتوفير الحماية والدعم اللازمين للأسلاك بالداخل. يسمح هذا النظام أيضًا بسهولة الوصول إلى الكابلات حيث أنه مفتوح ويسمح بأي ترقية إذا لزم الأمر.
عادة ما تكون المواد المستخدمة في صواني الكابلات من الفولاذ أو الفولاذ المقاوم للصدأ أو الألومنيوم الأكثر شيوعًا حيث تتمتع بمقاومة كبيرة للتآكل وخصائص خفيفة الوزن إذا ما قورنت بالفولاذ.
أنواع حوامل الكابلات:

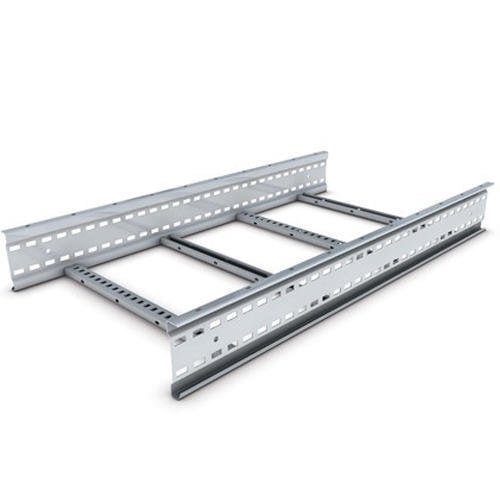

أنواع حوامل الكابلات:سلم الكابلات
كما يوحي الاسم ، تبدو صواني السلم مثل السلالم وهي مناسبة لمجموعة واسعة من التطبيقات ، مثل الأجهزة والاتصالات والكابلات الكهربائية.
يمكن أن تدعم صواني السلم هذه الكابلات الثقيلة وتتمثل مزايا صواني السلم في أن الكابلات مجانية للدخول / الخروج في أي مكان
على طول درج السلم وبسبب الطبيعة المفتوحة ، فهي قادرة على السماح للكابلات “بالتنفس” وتجنب مشاكل ارتفاع درجة الحرارة.

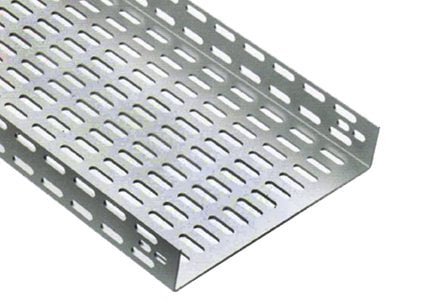

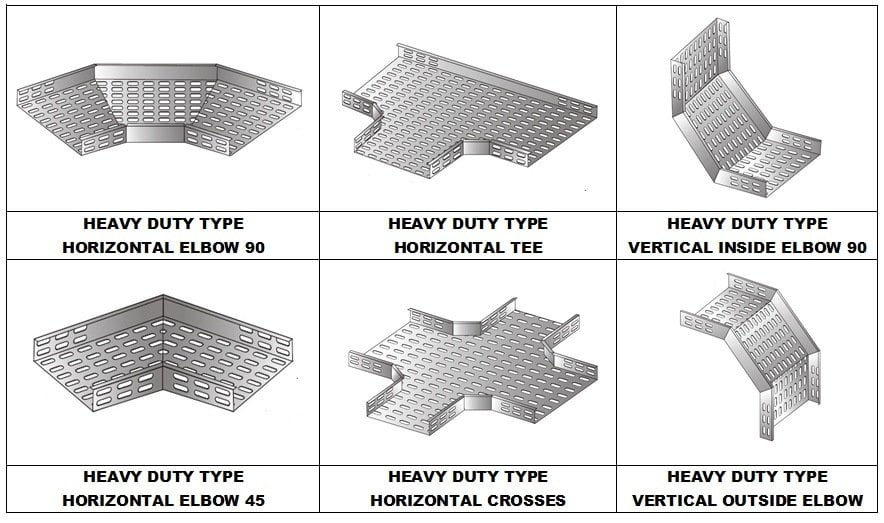

مجري الكابلات المهواة
نوع واجب أخف من صواني الكابلات هو صواني الكابلات جيدة التهوية وهي عبارة عن
لوح معدني به الكثير من الثقوب / الفتحات بحيث يمكن تثبيت الأسلاك الموجودة على الدرج بسهولة وتوفير وسيلة للتهوية.
مجري كابل شبكة سلكية
يُعرف أيضًا باسم مجري (تراي)كابلات السلة ،
وهي مصنوعة من أسلاك الفولاذ المقاوم للصدأ الملحومة مع بعضها البعض وتشكيل سلة مربعة
الشكل متقاطعة لدعم أسلاك الحمل الأخف مثل الفولتية المنخفضة أو كابلات الإنترنت.
لماذا تحتاج إلى استخدام مجري الكابلات لتركيب الكابلات
يعتبر درج الكابلات عنصرًا مهمًا لإضافته إلى أي سلك يتم إعداده.
من خلال إضافة درج الكابلات ، يمكنك تنظيم ودعم ونقل الكابلات الخاصة بك بكفاءة.
قد يعتقد معظم الناس أن واجباتهم قد أنجزت عندما يجدون المحترف المناسب لتثبيت نظام الأسلاك في أعمالهم.
في الواقع ، يتم إنجاز نصف المهمة فقط إذا لم تكن قد بحثت عن الفرق بين نظام القناة مقابل نظام مجري (تراي)الكابلات.
ينمو سوق مجري (تراي)الكابلات من حيث الحجم والشعبية لسبب ما.
هناك مزايا كبيرة تجعلك تفكر في تركيب مجري (تراي)كابلات.
استمر في القراءة لتتعلم ما هو ولماذا سيفيدك اختياره الآن وعلى المدى الطويل.
ما هي حوامل الكابلات؟
حوامل الكابلات هي إحدى الطرق التي يمكنك من خلالها تنظيم ودعم الكابلات الخاصة بك.
يتزايد استخدامها ، وغالبًا ما تكون بديلاً أفضل للقنوات.
تكمن المشكلة الرئيسية في أنظمة القنوات لتوزيع كبلات الاتصالات في أنه غالبًا ما يكون التثبيت معقدًا وبالتالي يصبح باهظ الثمن.
يلزم قدر كبير من الوقت والمهارة لتركيب قناة على مستوى جيد.
يمكن أن تكون القنوات مكلفة في التنفيذ والخدمة عندما تحصل عليها.
يمكن أن يسلب هذا أي من نقاط القوة التي تمتلكها أنظمة القناة.
من ناحية أخرى ، توفر أنظمة مجري (تراي)الكابلات مزايا أكثر بكثير وتحتاج إلى كابلات أمان إضافية.

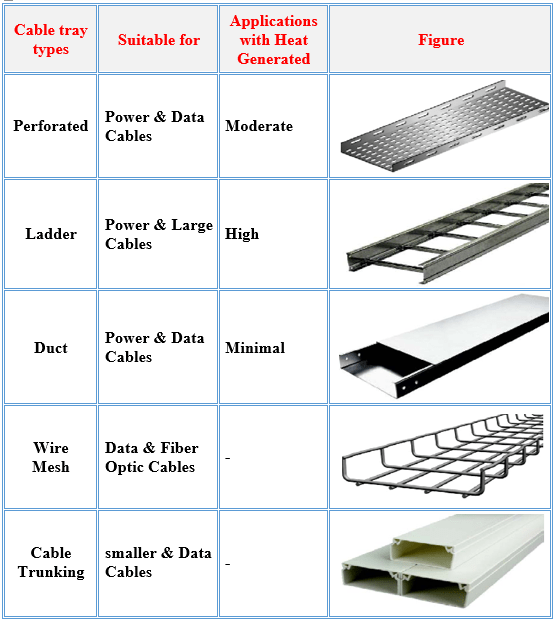

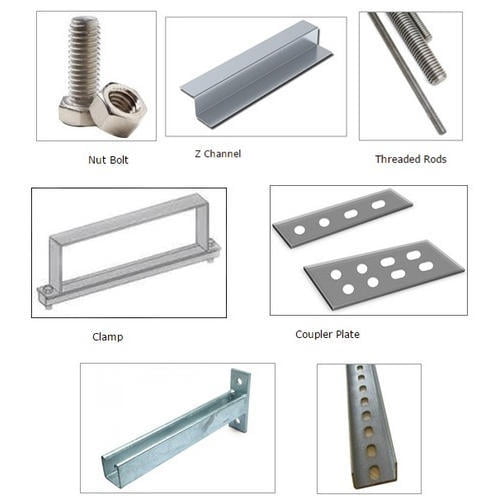

هناك مجموعة متنوعة من الأنواع التي يمكنك الاختيار من بينها عندما ترغب في الحصول على حوامل كبلات لتثبيت البنية التحتية لشركتك. هناك:
صواني سلم
صواني الكابلات القناة وسلك
صواني الكابلات ذات الفتحات السفلية الصلبة
أحواض
إذا لم تكن متأكدًا من نوع مجري (تراي)الكابلات الأنسب لك ، فيجب عليك التحدث مع أحد المحترفين قبل إضافتها.
- تحصل على مدخرات أكبر
عندما تريد توفير المال كعمل تجاري ، فإن اختيار حوامل الكابلات هو الخيار الأمثل.
يبدأ هذا على الفور لأن حوامل الكابلات توفر تكلفة أقل للتركيب.
يستغرق تركيب حوامل الكابلات وقتًا أقل.
نظرًا لأن المحترف يمكنه إكمال العمل بشكل أسرع ، فإنك تدفع أقل مقابل الوقت والعمل.
هذا مثالي لأولئك الذين يرغبون في تركيب كبلات ألياف بصرية غير ملحومة أو كابلات نحاسية.
هناك طريقة أخرى يمكنك من خلالها توفير المال وهي أن حوامل الكابلات ستساعد في الحفاظ على عمر الكابلات وتحسين أدائها على المدى الطويل.
يؤدي تصميم حوامل الكابلات أيضًا إلى توفير كبير.
لديها ميزات فريدة تسمح لأي كابل بالدخول أو الخروج على طول الطريق.
يوفر هذا مزيدًا من التسهيلات أو تعديل الأسلاك والكابلات كلما احتجت إليها.
تعمل حوامل الكابلات على تبسيط عملية نظام الأسلاك بالكامل حيث يلزم تقليل التفاصيل قبل التثبيت.
هذا هو عكس أنظمة القنوات القياسية التي تحتاج إلى تصميم أكثر تعقيدًا بسبب الحاجة إلى صناديق لصق أو سحب ، وتحمل أكثر إحكامًا على السعة.
- سوف تبدو الأسلاك نظيفة ونظيفة
تتمتع صواني الكابلات بميزة على التركيبات السلكية القياسية لأنها توفر مظهرًا أكثر إتقانًا وأنظف.
على الرغم من أنك قد تحتاج إلى عدة أنواع من الكابلات لتشغيل أنظمة مختلفة ، فإن هذا لا يعني أنك بحاجة إلى رؤية كل تلك الاختلافات في الحجم واللون.
قد يكون النظر إلى حزم الأسلاك التي تتركها بالخارج غير جذاب.
ومع ذلك ، مع إضافة حوامل الكابلات ، يمكنك التخلص من ذلك.
سيكون المظهر النظيف جذابًا لعينيك وكذلك الزوار الآخرين.
إذا كان لديك أشخاص – وخاصة العملاء والمحتملين – يزورون مكانك ، فأنت تريد أن تجعل المنطقة تبدو جذابة قدر الإمكان.
الإقامة النظيفة أو بيئة العمل يمكن أن تفيدك فقط.
- تعزيز السلامة
عندما تكشف عن الأسلاك الخاصة بك ، ليس عليك فقط التعامل معها في طريقك ، ولكنك أيضًا تعرض سلامتك العامة للخطر.
يمكن أن تشكل الكابلات التي يتم تركيبها بشكل سيء خطرًا كبيرًا.
عندما يكون لديك أسلاك ملقاة حولك ، خاصة على الأرض ، فإنك تزيد من فرص الانزلاق ، والسقوط ، والحوادث الأخرى.
هذه هي أنواع الحوادث التي تريد تجنبها في الشركات عندما يكون لديك عمال وعملاء.
يمكن أن تمنع الإدارة الجيدة للكابلات من احتمالية حدوث هذه الحوادث في الشركة.
يمكنك أيضًا تقليل فرص الانسكاب على الأسلاك مما قد يؤدي إلى إتلافها أو تلف المعدات المتصلة بها.
مزيد من خيارات المرونة
مزيد من خيارات المرونة
تعتبر أنظمة مجري (تراي)الكابلات ملائمة أيضًا لأنها توفر خيارات مرنة لأولئك الذين يرغبون في التبديل الآن أو لاحقًا.
إذا كان لديك بالفعل نظام قناة وتريد التبديل إلى حوامل الكابلات ، فيمكنك القيام بذلك دون تعقيدات كبيرة.
إذا قررت نقل أجهزتك ، فإن حوامل الكابلات قابلة للتكيف ويمكن أن تفي بالمتطلبات.
بينما قد تضطر إلى الحد من عدد الأسلاك أو الكابلات التي يمكنك تثبيتها في القنوات ، إلا أنه يوجد حد أقل مع أدراج الكابلات.
كما أن تركيب حوامل الكابلات سريع أيضًا ويتطلب عمالة أقل مقارنة بنظام القناة.
إن العودة “عبر الإنترنت” للقيام بأعمالك أسهل. مع التثبيت المناسب ، ستكلفك حوامل الكابلات أقل للصيانة.
- إنها مثالية في الداخل أو في الهواء الطلق
جودة حوامل الكابلات متينة ويمكنك تثبيتها في أي مكان تقريبًا.
إذا قررت أنك تريد حوامل الكابلات الخاصة بك في الداخل
، فسوف يسعدك معرفة الدعم الذي يقدمه ومدى فائدته في تقليل المخاطر.
الشيء نفسه ينطبق إذا كنت ترغب في تثبيت حوامل الكابلات في الهواء الطلق.
ستتحمل مجري (تراي)الكابلات اليمنى العوامل البيئية مثل الرياح أو الثلج أو المطر أو الجليد.
حتى في الأماكن الخارجية ، فإن مجري (تراي)الكابلات اليمنى تقاوم التآكل.
اطلب مجري (تراي)كابل عالية الجودة عبر الإنترنت
يعتمد الملايين على الشركات عالية الجودة والمهنيين الذين يمكنهم تثبيت نظام مجري (تراي)الكابلات الخاصة بهم.
تعتمد مواقع البناء والشركات والشركات المصنعة وحتى مالك المنزل النموذجي
على تلقي خدمات الطاقة والاتصالات وتكنولوجيا المعلومات والتلفزيون باستخدام نظام مجري (تراي)الكابلات.
يجب أن تعمل دائمًا مع محترف متمرس لمساعدتك في تركيب حوامل الكابلات بالطريقة الصحيحة.
إنه يستحق أكثر من التكلفة.
يمكنك تزويدهم بالأجزاء التي تريدها أو تثبيت مجري (تراي)الكابلات بنفسك إذا كنت تشعر بالراحة.
توزع جهزلي مجموعة متنوعة من حلول مجري (تراي)الكابلات.
إذا لم تكن متأكدًا من النوع الذي يجب أن تحصل عليه وما الذي تبحث عنه ، يمكنك الحصول على المساعدة التي تحتاجها عن طريق الاتصال بنا.
تحدث إلى الفريق للحصول على المساعدة في اختيار المنتجات المناسبة لمتطلباتك.
مواد مجري الكابلات:
يتم تصنيع معظم أنظمة مجري (تراي)الكابلات من معدن مقاوم للتآكل
(فولاذ منخفض الكربون أو فولاذ مقاوم للصدأ أو سبيكة ألومنيوم) أو من معدن بطبقة نهائية مقاومة للتآكل (الزنك أو الإيبوكسي).
يعتمد اختيار المواد لأي تركيب معين على بيئة التركيب (اعتبارات التآكل والكهرباء) والتكلفة.
(1) الألومنيوم:
غالبًا ما تستخدم حوامل الكابلات المصنوعة من الألمنيوم المبثوق نظرًا لنسبة القوة إلى الوزن العالية ، والمقاومة الفائقة لبعض البيئات المسببة للتآكل ، وسهولة التركيب.
كما أنها توفر مزايا كونها خفيفة الوزن (حوالي 50٪ من مجري (تراي)الفولاذ) وخالية من الصيانة
، وبما أن حوامل كبلات الألومنيوم غير مغناطيسية ، يتم تقليل الخسائر الكهربائية إلى الحد الأدنى.
يتم تشكيل منتجات مجري (تراي)الكابلات من سبائك سلسلة 6063 والتي تكون ، حسب التصميم ، سبائك خالية من النحاس للتطبيقات البحرية.
تحتوي هذه السبائك على السيليكون والمغنيسيوم بنسب مناسبة لتكوين سيليكات المغنيسيوم ، مما يسمح بمعالجتها حرارياً.
تتمتع سبائك السيليكون والمغنيسيوم هذه بقابلية تشكيل جيدة وخصائص هيكلية ، فضلاً عن مقاومة ممتازة للتآكل.
ترجع المقاومة غير العادية للتآكل ، بما في ذلك التجوية ، التي يظهرها الألمنيوم إلى طبقة أكسيد الألومنيوم ذاتية الشفاء التي تحمي السطح.
يجب اختبار مقاومة الألمنيوم للمواد الكيميائية في بيئة التطبيق قبل التثبيت.
(2) فولاذ:
يتم تصنيع صواني الكابلات الفولاذية من فولاذ عالي الجودة باستخدام عملية تشكيل لفة مستمرة.
يزيد التشكيل والبثق من القوة الميكانيكية.
الفوائد الرئيسية لمجري (تراي)الكابلات الفولاذية هي قوتها العالية وتكلفتها المنخفضة.
تشمل العيوب الوزن المرتفع والموصلية الكهربائية المنخفضة والمقاومة الضعيفة للتآكل نسبيًا.
يختلف معدل التآكل اعتمادًا على العديد من العوامل مثل البيئة أو الطلاء أو الحماية المطبقة وتكوين الفولاذ. تقدم T & B التشطيبات والطلاء لتحسين مقاومة الفولاذ للتآكل.
وتشمل هذه الدهانات المجلفنة مسبقًا والغمس على الساخن (بعد التصنيع) والأيبوكسي والدهانات الخاصة.
(3) الفولاذ المقاوم للصدأ:
يوفر الفولاذ المقاوم للصدأ قوة إنتاجية عالية وقوة زحف عالية ، في درجات حرارة محيطة عالية.
صينية الكابلات المصنوعة من الفولاذ المقاوم للصدأ مصنوعة من الفولاذ المقاوم للصدأ AISI Type 316.
الفولاذ المقاوم للصدأ مقاوم للصباغة والمواد الكيميائية العضوية والمواد الكيميائية غير العضوية في درجات الحرارة المرتفعة.
تعمل المستويات الأعلى من الكروم والنيكل ومستوى منخفض من الكربون على زيادة مقاومة التآكل وتسهيل اللحام.
يشتمل النوع 316 على الموليبدينوم لزيادة مقاومة درجات الحرارة المرتفعة وتحسين مقاومة التآكل
، خاصة للكلوريد وحمض الكبريتيك. يتم تقليل محتوى الكربون لتسهيل اللحام.
تشطيب مجري (تراي)الكابلات
(1) الطلاءات المجلفنة
الطلاء الأكثر استخدامًا لمجري (تراي)الكابلات هو الجلفنة.
إنه فعال من حيث التكلفة ، ويحمي من مجموعة واسعة من المواد الكيميائية البيئية ،
وهو يشفي ذاتيًا إذا أصبحت المنطقة غير محمية من خلال الجروح أو الخدوش.
يُطلى الفولاذ بالزنك من خلال التحليل الكهربائي عن طريق غمس الفولاذ في حوض من أملاح الزنك.
مزيج من الكربونات والهيدروكسيدات وأكاسيد الزنك يشكل طبقة واقية لحماية الزنك نفسه.
ترتبط مقاومة التآكل ارتباطًا مباشرًا بسماكة الطلاء وقساوة البيئة.
(2) المجلفن المسبق:
يتم إنتاج المجلفن المسبق ، والمعروف أيضًا باسم المطحنة المجلفنة أو المطحنة الساخنة المجلفنة
، في مطحنة الدرفلة عن طريق تمرير لفائف الصلب عبر الزنك المصهور.
ثم يتم شق هذه الملفات وتصنيعها.
المناطق التي لا يتم تغطيتها عادة أثناء التصنيع ، مثل القطع واللحام ، محمية بالزنك المجاور
، والذي يعمل كقطب موجب. أثناء اللحام ، تُترك أيضًا منطقة صغيرة تتأثر بشكل مباشر بالحرارة ، ولكن تحدث نفس عملية الشفاء الذاتي.
يتطلب G90 طلاءًا بمقدار 0.90 أونصة من الزنك لكل قدم مربع من الفولاذ ، أو 0.32 أونصة لكل قدم مربع على كل جانب من جوانب الصفائح المعدنية.
وفقًا لـ A653 / A653M-06a ، لا يُنصح باستخدام الفولاذ المجلفن مسبقًا للاستخدام الخارجي أو في البيئات الصناعية.
(3) المجلفن بالغمس الساخن:
بعد تصنيع صينية الكابلات الفولاذية ونزعها ، يتم غمر الحاوية بأكملها في حوض من الزنك المصهور
، مما يؤدي إلى طلاء جميع الأسطح ، وكذلك جميع الحواف والثقوب واللحام.
يتم تحديد سماكة الطلاء حسب طول الوقت الذي يتم فيه غمر كل جزء في الحمام وسرعة الإزالة.
ينتج عن الجلفنة بالغمس الساخن بعد التصنيع طلاء أكثر سمكًا من العملية المجلفنة مسبقًا ،
بحد أدنى 3.0 أوقية لكل قدم مربع من الفولاذ أو 1.50 أوقية لكل قدم مربع على كل جانب من جوانب الصفيحة (وفقًا لـ ASTMA123 ، الدرجة 65).
يوصى بهذه العملية لصينية الكابلات المستخدمة في معظم البيئات الخارجية والعديد من تطبيقات البيئة الصناعية القاسية.
أنواع حوامل الكابلات:
- تراي الكابلات مصنوعة إما من الفولاذ أو الألومنيوم أو البلاستيك المقوى بالألياف (FRP) وهي متوفرة في ستة أنواع أساسية ،
- مجري كابل نوع سلم
- مجري الكابلات الصلبة السفلية
- مجري كابل الحوض
- مجري كابل القناة
- مجري كابل شبكة سلكية
- مجري الكابلات ذات السكك الحديدية المفردة
(1) مجري (تراي)كابل سلم
تستخدم بشكل عام في التطبيقات ذات الدعم المتوسط إلى الطويل الممتد من 12 إلى 30 قدمًا.
تُستخدم مجري (تراي)كابل السلم لحوالي 75 بالمائة من تركيبات نظام الأسلاك في مجري (تراي)الكابلات.
إنه نوع درج الكابلات السائد نظرًا للعديد من الميزات المرغوبة:
يسمح درج كابل السلم بدون أغطية بأقصى تدفق حر للهواء عبر الكابلات.
هذا يسمح للحرارة المنتجة في موصلات الكابل بالتبدد بشكل فعال.
في ظل هذه الظروف ، لن يتجاوز عزل الموصل في كبلات نظام أسلاك مجري (تراي)الكابلات المصمم بشكل صحيح درجة حرارة التشغيل القصوى.
لن تتقادم الكابلات قبل الأوان بسبب درجات حرارة التشغيل المفرطة.
توفر درجات صواني كبلات السلم أدوات تثبيت ملائمة لربط الكابلات في حوامل الكابلات غير الأفقية أو حيث يجب الحفاظ على مواضع الكابلات في حوامل الكابلات الأفقية.
هذه القدرة ضرورية لتركيبات كبل موصل واحد.
في ظل ظروف الخطأ (ماس كهربائى) ، ستجبر القوى المغناطيسية الناتجة عن تيار العطل كبلات
الموصل الفردي من مجري (تراي)الكبل إذا لم يتم تثبيتها بإحكام في مجري (تراي)الكابلات.
قد تخرج الكابلات أو تدخل صواني كبلات السلم من خلال الجزء العلوي أو السفلي من درج الكابلات.
عندما تدخل الكابلات أو تخرج من القناة ، فقد يتم تثبيت مشابك القناة إلى حامل الكابلات بشكل
عمودي أو مقلوب لإنهاء القنوات في الجزء العلوي أو السفلي من السكة الجانبية لحامل الكابلات.
لا يمكن أن تتراكم الرطوبة في صواني كبلات السلم
إذا تم تركيب حوامل الكابلات حيث توجد مشكلة في مساحة العمل
، فقد يساعد الوصول اليدوي من خلال قاع مجري (تراي)الكابلات في تسهيل تركيب الكابلات ذات القطر الصغير:
أجهزة التحكم والإشارة وما إلى ذلك.
تباعد الدرجات الأكثر شيوعًا لمجري (تراي)كابل السلم هو 9 بوصات.
يمكن استخدام هذا التباعد لدعم جميع أحجام الكابلات.
هذا التباعد مرغوب فيه للكابلات ذات القطر الصغير من النوع PLTC و TC حيث أن مسافة الدعم لا يكون هناك أي تدلي مرئي للكابلات الصغيرة بين الدرجات.
توفر تباعد الدرجات مقاس 12 أو 18 بوصة دعمًا كافيًا للكابل
، ولكن قد يكون مقدار ضئيل من تدلي الكابلات ذات القطر الصغير بين الدرجات غير مقبول من الناحية الجمالية في بعض التركيبات.
المسافة القصوى المسموح بها بين الدعامات من 1/0 إلى 4/0 AWG هي كبلات الموصل الفردي 9 بوصات [1993 NEC القسم 318-3 (b) (1)].
تهوية مجري (تراي)الكابلات
السبب الوحيد لاختيار صينية كبل حوض جيد التهوية فوق درج كبل من نوع سلم هو الجماليات.
لا يظهر أي تدلي للكابلات الصغيرة.
يوفر درج كابل الحوض ذو التهوية مزيدًا من الدعم للكابلات مقارنة بصينية كبل السلم ولكن هذا الدعم الإضافي ليس مهمًا.
ليس لها أي تأثير على سجل خدمة الكابلات أو الحياة.
مميزات:
حماية سكة جانبية صلبة وقوة النظام بتركيبات نصف قطرها ناعمة.
أقصى قوة للتطبيقات طويلة المدى
عروض قياسية 6 ، 12 ، 18 ، 24 ، 30 و 36 بوصة
أعماق قياسية 3 و 4 و 5 و 6 بوصات
أطوال قياسية 10 و 12 و 20 و 24 قدمًا
تباعد الدرجات يبلغ 6 و 9 و 12 و 18 بوصة.
(2) مجري (تراي)الكابلات ذات القاعدة الصلبة:
تستخدم بشكل عام للحد الأدنى من توليد الحرارة للتطبيقات الكهربائية أو الاتصالات السلكية واللاسلكية مع دعم قصير إلى متوسط يمتد من 5 إلى 12 قدمًا.
السبب الرئيسي لاختيار درج الكابلات الصلبة السفلية (مع الأغطية) هو الاهتمام بحماية حماية EMI / RFI للدوائر الحساسة للغاية.
توفر صينية الكابلات الفولاذية ذات القاعدة الصلبة ذات الأغطية الفولاذية درجة جيدة من الحماية في حالة عدم وجود فواصل أو ثقوب في التركيب المكتمل.
يحتوي نظام مجري (تراي)الكابلات ذات القاعدة الصلبة على عيب يتمثل في أن الرطوبة يمكن أن تتراكم في حوامل الكابلات.
يمكن التحكم في ذلك عن طريق حفر فتحات تصريف 1/4 بوصة في الجزء السفلي من درج الكبل
على مسافات ثلاثة أقدام (في المنتصف والقريبة جدًا من الجانبين) إذا لم يتم استخدام مجري (تراي)الكبل لتدريع EMI / RFI.
يحدد بعض المهندسين والمصممين صواني الكابلات الصلبة (غالبًا مع أغطية) اعتقادًا منهم أن جميع الدوائر الكهربائية يجب أن تكون محاطة بالكامل بالمعدن.
إن حوامل الكابلات تدعم فقط الكابلات المصممة لمثل هذه التركيبات.
نادرا ما تحدث أعطال الكابلات في مجري الكابلات.
لا توجد أعطال في الكبلات بسبب مشاكل دعم الكابلات في حوامل الكابلات.
مميزات:
دعم مستمر بدون تهوية للكابلات الحساسة مع حماية إضافية للكابلات متوفرة في المعدن والألياف الزجاجية
قاع معدني صلب مع أغطية معدنية صلبة للكابلات المصنفة غير الكاملة في المناطق البيئية
عروض قياسية 6 ، 12 ، 18 ، 24 ، 30 و 36 بوصة
أعماق قياسية 3 و 4 و 5 و 6 بوصات
أطوال قياسية 10 و 12 و 20 و 24 قدمًا
.(3) مجري كابل الحوض
تستخدم بشكل عام لتطبيقات توليد الحرارة المعتدلة مع فترات دعم قصيرة إلى متوسطة – من 5 إلى 12 قدمًا
مميزات:
مميزات:تهوية معتدلة مع تردد دعم الكبل الإضافي – مع توفير التكوين السفلي لدعم الكابلات كل أربع بوصات.
متوفر في المواد المعدنية وغير المعدنية
عروض قياسية 6 ، 12 ، 18 ، 24 ، 30 و 36 بوصة
أعماق قياسية 3 و 4 و 5 و 6 بوصات
أطوال قياسية 10 و 12 و 20 و 24 قدمًا
تباعد درجات ثابت يبلغ 4 بوصات في المركز.
(4) مجري كابل القناة
تستخدم للتركيبات ذات عدد محدود من كبلات الدرج عندما تكون القناة غير مرغوب فيها.
تردد الدعم مع دعم قصير إلى متوسط يمتد من 5 إلى 10 أقدام.
مميزات:
يعمل الدعم الاقتصادي لقطرات الكابلات والكابلات الفرعية من نظام مجري (تراي)الكابلات الأساسية
عروض قياسية تبلغ 3 و 4 و 6 بوصات في الأنظمة المعدنية وما يصل إلى 8 بوصات في الأنظمة غير المعدنية
أعماق قياسية من 1 1/4 إلى 1 3/4 بوصة في الأنظمة المعدنية و 1 ، 1 1/8 ، 1 5/8 في الأنظمة غير المعدنية
الطول القياسي 10 و 12 و 20 و 24 قدمًا.
(5) مجري (تراي)كابل شبكة سلكية
تستخدم بشكل عام لتطبيقات الاتصالات السلكية واللاسلكية والألياف الضوئية ، والمثبتة على فترات دعم قصيرة – من 4 إلى 8 أقدام.
مميزات
موقع عمل ، نظام دعم ميداني قابل للتكيف بشكل أساسي لكابلات الجهد المنخفض والاتصالات السلكية واللاسلكية والألياف البصرية.
وعادة ما تكون هذه الأنظمة عبارة عن شبكة سلكية فولاذية ومطلية بالزنك
عروض قياسية 2 ، 4 ، 6 ، 8 ، 12 ، 16 ، 18 ، 20 ، 24 بوصة
أعماق قياسية 1 و 2 و 4 بوصات
يبلغ الطول القياسي حوالي 10 أقدام.
(6) مجري (تراي)كابل السكك الحديدية المفردة
تستخدم بشكل عام في تركيبات الكابلات ذات الجهد المنخفض والكهرباء حيث تعتبر أقصى حرية للكابلات والتعبئة الجانبية وسرعة التثبيت من العوامل.
مميزات
أنظمة الألمنيوم هذه هي أسرع أنظمة التثبيت وتوفر أقصى قدر من الحرية للكابل للدخول إلى النظام والخروج منه
أنظمة معلقة أو مثبتة على الحائط في طبقات مفردة أو متعددة
العرض القياسي هو 6 و 9 و 12 و 18 و 24 بوصة
الأعماق القياسية هي 3 و 4 و 6 بوصات
الأطوال القياسية هي 10 و 12 قدمًا.
التمدد الحراري وانكماش مجري الكابلات:
قد يتأثر نظام مجري الكابلات بالتمدد والانكماش الحراري ، الأمر الذي يجب أخذه في الاعتبار أثناء التثبيت.
لتحديد عدد لوحات لصق التمدد التي تحتاجها ،
حدد طول تشغيل درج الكابلات المستقيمة والفرق الإجمالي بين الحد الأدنى لدرجات حرارة الشتاء
والحد الأقصى لدرجات الحرارة في الصيف.
لتعمل بشكل صحيح ، تتطلب لوحات لصق التمدد إعدادات فجوة دقيقة بين الأدراج.
يجب تثبيت الدعامة الأقرب لنقطة المنتصف بين ألواح لصق التمدد ، مما يسمح بالحركة الطولية للصينية في كلا الاتجاهين.
عند استخدام نظام مجري الكابلات كموصل تأريض للمعدات ،
من المهم استخدام وصلات ربط في جميع وصلات التمدد للحفاظ على استمرار الدائرة الكهربائية.
| MAX DISTANCE BETWEEN EXPANSION JOINTS (For 1” Movement) | ||
| Temperature Differential (oF) | Steel (Feet) | Aluminum(Feet) |
| 25 | 512 | 260 |
| 50 | 256 | 130 |
| 75 | 171 | 87 |
| 100 | 128 | 65 |
| 125 | 102 | 52 |
| 150 | 85 | 43 |
| 175 | 73 | 37 |
لمعرفة اخر المنتجات الخاصة بنا وعروضنا المميزة يرجى الاشتراك بصفحاتنا على مواقع التواصل الاجتماعي:
لمعرفة اخر المنتجات الخاصة بنا وعروضنا المميزة يرجى الاشتراك بصفحاتنا على مواقع التواصل الاجتماعي:صفحتنا على الفيسبوك=> Gahzlystore
صفحتنا على تويتر=> Gahzlystore
اترك تعليقاً
يجب أنت تكون مسجل الدخول لتضيف تعليقاً.
