مكونات الدائرة الكهربائية البسيطة

الدائرة الكهربائية هي عبارة عن مسار ينقل التيار الكهربائي، حيث تحتوي الدائرة الكهربائية على عنصر يولد الطاقة للأجسام المشحونة التي تعبر عن التيار؛

كالمولد أو يمكن استخدام بطارية، وكذلك الأجهزة التي تحتاج لوجود التيار مثل المحركات الكهربائية، والمصابيح، وتعمل الدارة الكهربائية بناءً على قانونين أساسيين؛

الأول قانون أوم، والثاني قانون قواعد كيرشوف، وتعتبر كافة الأشياء التي تحيط في الإنسان ويمكن توصيلها بالكهرباء هي عبارة عن دارة كهربائية،

وكذلك الأشياء التي تحتوي على بطاريات، وبالتالي يمكن القول بأن الدارة الكهربائية هي مجموعة من العناصر الكهربائية التي تتصل مع بعضها البعض،

من خلال حلقة كهربائية مع وجود مصدر طاقة، الأمر الذي يتيح للتيار الكهربائي أن يمر من خلالها، ويعتبر الاستخدام الكبير لها هو أحد أسباب التقدم البشري الكبير.

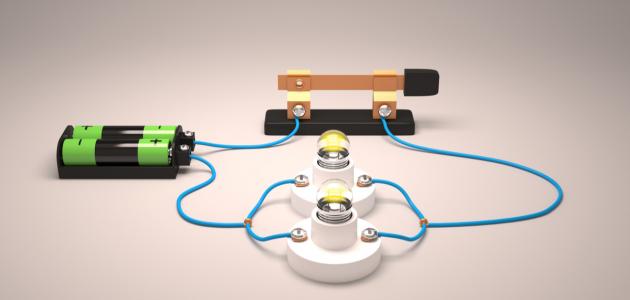

مكونات الدائرة الكهربائية البسيطة

مكونات الدائرة الكهربائية البسيطة

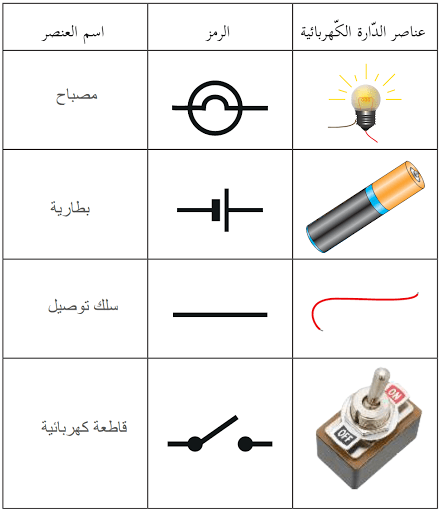

لتمثيل الدائرة الكهربائية عناصرها:

• سلك
• مبدال أو مفتاح كهربائي
• مصباح كهربائي
• مصدر : بطارية أو مولد كهربائ

البطارية

تعتبر البطارية هي المولد الكهربائي في الدارة،

وتحتوي على قطبان أحدهما موجب، والآخر سالب،

وتعمل البطارية في الدارة الكهربائية على دفع التيار الكهربائي خلال الأسلاك،

وعند تمثيل الدارة بالرسم والرموز؛

يتم تمثيل البطارية من خلال خطين مخلفا الطول،

الأول طويل ويحمل الإشارة الموجبة،

والثاني قصير ويحمل الإشارة السالبة.

المصباح

يعتبر المصباح الجزء الذي يستقبل التيار الكهربائي في الدارة،

وهو الذي يضئ ويتوهج في الحالة التي يتم فيها إغلاق الدارة الكهربائية بشكل كامل،

وعند رسم الدارة بالرموز، تُعطى البطارية رمز دائرة يحتوي على إشارة ×.

الأسلاك الكهربائية
يتم استخدام الأسلاك الموصلة للتيار الكهربائي،

والتي يتم في العادة صناعتها من المواد الموصلة للتيار الكهربائي،

مثل النحاس والألمنيوم من الداخل،

أما من الخارج فهي تغطى بمواد عازلة للكهرباء،

وفي العادة تكون مادة بلاستيكية،

وتعتبر المواد التي توصل التيار الكهربائي من المواد ذات المقاومة القليلة أو الضعيفة،

وبالتالي فهي تسمح بمرور التيار الكهربائي من خلالها بكل سهولة،

ويتم استخدامها لربط أجزاء الدارة الكهربائية ببعضها البعض،

وتعتبر الوسيلة الوحيدة التي يمر من خلالها التيار من البطارية لباقي أجزاء الدارة الكهربائية، وعند تمثيل الدارة بالرسم يتم إعطائها رمز الخط المستقيم.

المفتاح

يعتبر المفتاح من المكونات الثانوية في الدارة الكهربائية،

وفي العادة يتم استخدامه لفتح وإغلاق الدارة؛ أي أنه يستخدم للتحكم في الدارة الكهربائية،

وعند تمثيل الدارة بالرموز يتم إعطائه رمز خط مائل مرفوع للأعلى.

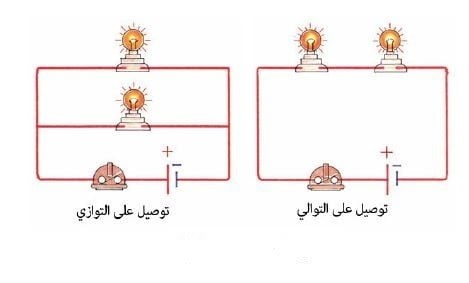

أنواع الدانرة الكهربائية

دائرة كهربائية على التوازي

للدارة الكهربائية التي يتم توصيلها على التوازي العديد من المسارات التي يتم من خلالها تدفق التيار الكهربائي من نقطة إلى أخرى،

ويتم توصيل كافة عناصرها على مجموعة نقاط كهربائية مشتركة، وفي العادة يتم توصيل المصادر الكهربائية،

والمقاومات على مجموعتين من النقاط التي تشترك في التيار الكهربائي، كما أن التيار الكهربائي في الدارة التي يتم توصيلها على التوازي يتدفق في العديد من الاتجاهات؛

إما بشكل أفقي أو بشكل عامودي، وجميع العناصر في هذا النوع لها نفس الجهد الكهربائي، وأقطاب متماثلة،

وتتكون الدارات التي يتم توصيلها على التوازي من العديد من الفروع، الأمر الذي يتيح للتيار الكهربائي أن يتوزع،

أما فيما يتعلق بجهد الطاقة، أو فرق الجهد فإنه متساوي لجميع مكونات الدارة مع اختلاف التيارات الكهربائية.

دائرة كهربائية على التوالي

إن الدارة الكهربائية التي يتم توصيلها على التوالي لها مسار واحد يتدفق من خلاله التيار الكهربائي، وتعتبر كمية الكهرباء في جميع العناصر المكونة للدارة متساوية؛

أي أن شدة التيار متساوية في جميع الأجزاء من الدارة، أما عن المقاومة للتيار الكهربائي فإنها تساوي مجموع كافة المقاومات الفردية،

وبالتالي يمكن القول بأنه كلما زادت المقاومات الفردية في الدارة التي تتصل على التوالي زادت الصعوبة في تدفق الإلكترونات.
