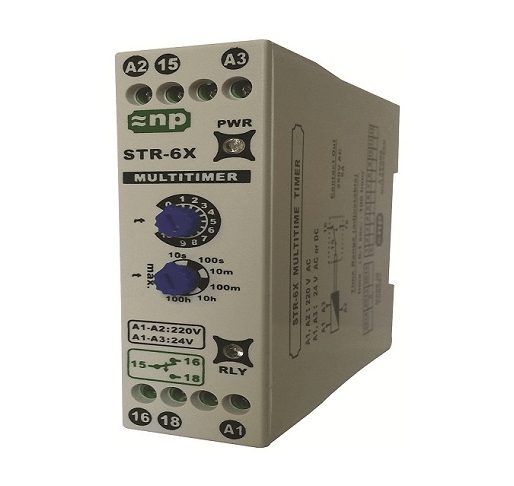

Multitime Timer NP

Voltage Protection Relay

اتصالات المجال القريب ومرحلات التحكم التقليدية

تقدم  منتجات وخدمات للطاقة والكهرباء في القطاعات السكنية والتجارية والصناعية بالوان مختلفة .

• منتجات من قواطع ومحركات وغيرها من المنتجات الكثيرة المهمة فى سوق العمل .
• مجموعة شاملة وتنافسية من ملحقات القواطع الكهربائية .
• مثالية للقطاعات المحلية والتجزئة والتجارية .

هي مجموعة من الشركات الرائدة في سوق قطاع المواد الكهربائية , تقوم الشركة بتصنيع منتجاتها ، من المقابس والماخذ ، وأنظمة التشغيل الآلي ، الصمامات الأوتوماتيكية ، ومفاتيح الحماية ، والمفاتيح المدمجة ، والمفاتيح المدمجة المحمية ضد التسرب ، والمنتجات الصناعية للمفاتيح الكهربائية ، وصناديق الصمامات ، والملحقات الكهربائية ، والعدادات الإلكترونية .

عندما يتعلق الأمر بأمان منزلك و عائلتك لا تثق الا في الأفضل.

• نسهر على حماية عائلتك من تقلبات التيرات الكهربائي.
• حتى تستمتع بأفضل الأوقات في منزلك بطمأنينة
• اختيارك الأفضل هو ما يبدو عليه
• أفضل خيار ! ليس هناك قلق بشأن التفاصيل ففهو ضروري لتحقيق نتيجة مثالية.
• صُنعت لتدوم وتصنع انطباع دائم لديك .
• تستخدم على نطاق واسع للتحكم في الدوائر الكهربائية للتحكم الآلي .
• هذه السلسلة من المنتجات يمكن استخدامها في جميع الظروف .

الوظيفة:

• يتيح مراقبة التيار في كل مرحلة تشغيل الجهاز في نطاق الطاقة المطلوب.
• إنهم يرسمون الأجهزة الحالية خارج النطاق المطلوب ، ويتم إلغاء تنشيط النظام ، ويمنع فشل الجهاز.
• تم تصميم نظام ترحيل الحماية الحالي المتصل بهدف الحماية من التيار الزائد والمنخفض.
• يمكن إدخال نطاق العمل الحالي.
• في الوقت نفسه ، يمكن أيضًا استخدام “حماية التيار الزائد” أو “حماية التدفق المنخفض” فقط.
• التطور الأول في المحرك الحالي مرتفع.
• لها تأخير في البدء لمنع أخطاء التيار الزائد الزائفة التي قد تحدث بسبب ذلك.
• هي تمكن من التحكم في الحمل الكهربائي والميكانيكي.
• يراقب مرحلات التحكم تراقب القيم الفيزيائية والكهربائية.
• يقيسون الإشارات المتغيرة مثل الطور (الوجود والتسلسل والتماثل) والجهد والتيار و التردد.
• كما أنها تتحكم في مستويات السائل ومعدلات تشغيل العمليات.

Multitime Timer NP

مصمم لإدارة أنظمة التشغيل الالى البسيطة ، المرحلات ، بمزيجها الفريد من القيمة مقابل المال وسهولة الاستخدام ، سهل التحديد والتثبيت والبرمجة ، مناسب لجميع ملفات التطبيقات.

مرن ، فهو يوفر لك اختيار نطاقين:

•  إصدارات مدمجة مع تكوينات ثابتة
• إصدارات معيارية تسمح باستخدام وحدات الامتداد مع لغتين برمجة .

مصنوع من البلاستيك الحراري الغير قابل للكسر ، لامع ، من البولي كربونات مصنوع من مادة اللدائن الحرارية المصنوعة من البولي كربونات ، ومرن لتحمل الصدمات القاسية والقوة الشديدة.

تم تصميم السلسلة المعيارية ، والمثالية ، والعالمية لإمدادات الطاقة في وضع التبديل المنظم لتوفير جهد التيار المستمر اللازم للمعدات الكهربائية.

مصمم للتطبيقات التي تتراوح من التحكم البسيط في الماكينة إلى الأنظمة المعقدة التي تتطلب اتصالات الحالة وخيارات النسخ الاحتياطي للبطارية.

إمدادات الطاقة للاستخدام الصناعي ، وتركيب السكك الحديدية

مظهر عصري بتصميم أملس وسلس ، يعزز بشكل كبير المظهر ومظهر غرفتك .

Multitime Timer NP

ولكن اولا يجب ان نعرف ماهو التايمر (المؤقت الزمني الكهربائي) وفيم يستخدم بصفة عامة ؟

يعد المؤقت الزمني من إحدى أهم الأدوات المستخدمة في مجال التحكم الكهربائي، حيث يعمل على توصيل دائرة ما بعد فترة زمنية محددة بشكل تلقائي، لتشغيل حمل ما أو لإيصال التيار الكهربائي إلى ملف الكونتاكتور، يستخدم في دوائر التحكم بكثرة، لغرض الحماية لمكونات الطبلون الداخلي.

والكونتاكتور قلب دوائر التحكم الكهربيه فلا يمكنك تصميم دائرة تحكم كهربائيه دون وجود الكونتاكتور

والكونتاكتور يعمل اساسا على التاثير المغناطيسى للتيار الكهربى بحيث يستخدم ملف يمر به تيار كهربى فيولد مجالا مغناطيسيا يعمل على جذب قلب حديدى والذى يكون متصلا به اطراف دائرة القدرة ويستخدم الكونتاكتور اساسا فى تشغيل الاجهزه والمعدات التى تتميز بفرق جهد عالى وكذلك تيار كبير عند التشغيل مثل الات المصانع واجهزة التكييف ودوائر الانارة والتدفئة وغيرها

الكونتاكتور من أهم عناصر التحكم الآلي , بل شديد الأهمية , وهو عبارة عن علبة , تحتوي على contacts  أي مفاتيح , تلك الكونتاكتس منها من يستخدم في دائرة القوى لتوصيل تيار عالي , ومنها من هو مخصص للإتصال بدائرة التحكم التي يمر بها تيار صغير .

مكونات المؤقت الزمني الداخلي

1. مصدر تغذية المؤقت الزمني : يحتوي على جهود مختلفة حسب الشركة المصنعة لها مثل 220V/AC أو 120VA  وهكذا.
2. لوحة إلكترونية: وظيفتها العمل على التحكم في التأخير الزمني المحدد.
3. الريلية: وظيفتها أحد الإشارة من اللوحة الإلكترونية عند انتهاء فترة التأخير الزمني، وبناءً على ذلك يصل التيار إلى ملف الريلية، ثم يتم تغير نقاط التلامس للريلية.
4. مؤشر للتحكم في فترة التأخير الزمني.

نقاط تلامس المؤقت الزمني

1. نقاط التلامس المغلقة “Normally Closed” NC: تكون النقاط في حالتها الطبيعية مغلقة وتفتح عند انتهاء فترة التأخير المحددة، يمكن الاستفادة منها بوضع لمبة إشارة لمعرفة تغيير نقاط التلامس من NC إلى NO.
2. نقاط التلامس المفتوحة “Normally Open” NO: تكون النقاط في حالتها الطبيعية مفتوحة وتغلق عند انتهاء فترة التأخير المحددة.
3. نقطة الــ Common : هي النقطة المشتركة، حيث يتصل بالتيار الكهربائي مباشرة.

أنواع المؤقت الزمني

• من حيث التركيب الداخلي:
  • مؤقت زمني ذو محرك.
  • المؤقت الإلكتروني.
  • المؤقت الهوائي.
• من حيث مبدأ العمل:
  • تايمر بنظام الـ “On Delay”.
  • تايمر بنظام الـ “Off Delay”.
  • تايمر بنظام الفلاشر “Flasher Timer”.

مؤقت زمني ذو محرك

يعتمد مبدئه على متور داخلي صغير يعمل على إدارة مجموعة من التروس الفرعية بواسطة ترس رئيسي، هذا الترس لديه جزء بارز يتم تغييره بتغيير محور الدوان الخاص بضبط التوقيت الزمني، نتيجة لذلك فإن الجزء البارز قد يقترب أو يبتعد من نقطة التلامس.

المؤقت الإلكتروني

تصميم دائرة تحتوي على قطع إلكترونية مع ريلي من الحجم الصغير، يتم التحكم في التوقيت من خلال عنصر إلكتروني يسمى المقاومة المتغيرة، ويحتوي هذا النوع من التايمرات على أمكانيات متعددة لأداء الوظائف.

المؤقت الهوائي

يتكون من انتفاخ حلزوني به بلف تتغير قيمة فتحته بواسطة بكرة التدريج التي يضبط بها التوقيت المطلوب.

عند تشغيلها يتم جذب الانتفاخ الحلزوني ويبدأ الهواء في الدخول من خلال فتحة البلف إلى أن يمتلئ ويرتفع إلى أعلى حتى يتم تغير نقاط التلامس لديه.

يتميز هذا النوع بأنه لا يحتاج إلى مصدر تغذية لأنه لا يحتوي على ملف أو محرك داخلي.

تايمر بنظام الـ “On Delay”

عند توصيله بالتيار الكهربائي يبدأ العد التنازلي للتايمر إلى أن يصل للوقت المحدد، بناءً على ذلك يتغير نقاط تلامس التايمر.

تايمر بنظام الـ “Off Delay”

عند توصيله بالتيار الكهربائي يشتغل التايمر، فيبدأ بعد ذلك العد الذي تم تحديده، وعند الانتهاء من العد يتغير نقاط تلامس التايمر، وعند فصل التيار في أي لحظة فإنه يعمل على العد من البداية.

تايمر بنظام الفلاشر “Flasher Timer”

عند توصيل التايمر بالتيار الكهربائي يبدأ بالعد حسب القيمة المحدد، وبعد الانتهاء من العد يتغير نقاط التلامس مع استمرار العد للرجوع إلى الحالة الطبيعية مرة أخرى وهكذا إلى أن يتم فصل التيار الكهربائي عنه.

مثال على ذلك تايمر الثلاجات، تايمرات الساعة…. إلخ.

لذا فالتايمر يستخدم في التحكم الزمنى للاجهزة الكهربائية، الإضاءة، التدفئة ، المكثفات وغيرها.

ويستخدم في التحكم بالمحركات الكهربائية، الإضاءة، التدفئة ، المكثفات وغيرها.

الذكاء يفوق الرؤية

ويجب ان نعرف ماهى الريلايهات ووظيفتها واهم انواعها المستخدمة ؟

الريلايهات ما هي الا اجهزة وقاية يمكن عن طريقها فتح او غلق الدوائر الكهربية ، أو تعمل ميكانيكا للتحكم فى قاطع الدائرة circuit breaker عندما تتغير الكميات المصممة عليها مثل قيم التيار ، الجهد ، و القدرة .

وظيفية الريلايهات

تنحصر وظيفة الريلايهات الكهربية فى الاتي :

• تعطي اشارة لتشغيل القاطع و الاخير يقوم بفصل الجزء الذي حدث به العطل عن الشبكة .
• تعكي تمييز كافي لنوع العطل الحادث .
• تحدد الجزء او المنطقة التي حدث بها الخطأ مما يسهل عملية الاصلاح .

تقسيم الريلايهات :

يمكن تقسيم الريلايهات الكهربية بعدة طرق كالاتي :

• بالنسبة لنفط التلامس حيث يوجد نوعان :
• ريلايهات عملها قفل نقط التلامس .
• بالنسبة لنوع الكمية الكهربية المؤثرة عليها فهي تنقسم الي ريلايهات تيار ، جهد ، قدرة ، مقاومة ….. الخ .
• بالنسبة لاتجاه التغيير حيث تنقسم الريلايهات الي ريلايهات نهاية عظمي و ريلايهات نهاية صغري .

و تعرف ريلايهات النهاية العظمي بأنها الريلايهات التي تعمل عندما تزداد القمية المؤثرة عليها عن القمية المصممة عليها عن القيمة المصممة عليها مثل ريلايهات زيادة التيار التي تعمل عندما تزداد القمية المؤثرة عليها عن القيمة المصمم عليها الريلاي ، ويوجد من هذه الانواع ريلاي زيادة الجهد ، و ريلاي زيادة التيار و ريلاي زيادة القدرة .

أما ريلايهات النهاية الصغري فهي تعمل عندما تصل القيمة فهي تعمل عندما تصل القيمة المؤثرة عليها الي قيمة اقل من تلك المصمم عليها الريلاي مثل ريلايهات هبوط الجهد التي تعمل عندما تقل قيمة الجهد عن قيمة معينة ، و يوجد من هذه الانواع ريلايهات هبوط الجهد  و ريلايهات هبوط التيار ، و ريلايهات هبوط القدرة .

بالنسبة لتاثير الريلاي على قاطع الدائرة : حيث تنقسم الريلايهات الي ريلايهات تاثير مباشر ، و ريلايهات تاثير غير مباشر .

وريلايهات التاثير المباشر يتصل فيها عنصر القياس ميكانيكيا ليقوم بتشغيل قاطع الدائرة ، و ريلايهات التاثير الغير مباشر يتصل فيها عنصر القياس بمنبع قدرة مساعد للتحكم فى قاطع الدائرة .

• بالنسبة لتركيب الريلادي : حيث تنقسم الريلايهات الي الانواع الاتية :
• الريلاي ذو الملف الحلزوني Solendoid type .
• الريلاي ذو المنتج المنجذب attracted armature type .
• الريلاي الكهروديناميكي electrodynamic type .
• الريلاي ذو الملف المتحرك moving coil type .
• الريلاي الاستنتاجي induction type .
• بالنسبة لوظيفة الريلاي حيث تنقسم الريهلات الي :
• ريلايهات هبوط الجهد او التيار ا و القدرة .
• ريلايهات زيادة الجهد او التيار او القدرة .
• ريلايهات اتجاهية تعمل عندما ينعكس اتجاه التيار او ينعكس اتجاه القدرة .
• ريلايهات حرارية .
• ريلايهات فرقية ( تفاضلية ) .
• ريلايهات مسافية .
• بالنسبة لزمن تشغيلها : حيث تنقسم الريلايهات الي
• ريلايهات لحظية instantaneous حيث لا يوجد وقت ضائع بين لحظة تشغيل الريلاي و لحظة تشغيل نقط التلامس لقاطع الدائرة .
• الريلايهات ذات تاثير زمني محدد definite time حيث يوجد فترة زمنية محددة بين لحظة تشغيل الريلاي و لحظة تشغيل قاطع الدائرة .
• الريلايهات ذات تاخير زمني عكسي inverse time و في هذا النوع فان الفترة الزمنية المحددة بين لحظة تشغيل الريلاي و لحظة تشغيل نقط التلامس للقاطع تتناسب عكسيا مع قمية تيار الخطأ او اية قيمة اخري تسبب تشغيل الريلاي .

انواع الريلايهات

الريلاي الكهرومغناطيسي

يوجد ثلاث انواع من الريلايهات الكهرومغناطيسية و هي النوع الحلزوني Solenoid – النوع المفصلي hinged  – النوع الدائري rotating .

الاستخدام :

تستخدم الريلايهات الكهرومغناطيسية لحماية الدوائر الكهربية ضد تيارات القصر .

الريلاي الحراري :

الاستخدام :

يستخدم الريلاي الحراري في حماية الدوائر و خاصة دوائر المحركات ضد زيادة الحمل و يعرف تجاريا باسم الاوفرلود ، و يمتاز بان له تاخير زمني لأن تمدد المعدنين ياخذ بعض الوقت حتي يمكن فك التعشيقة ، وهذا يمنع فتح دائرة المحرك عند مرور تيار بدء الحركة الكبير الذي يستمر لفترة زمنية بسيطة ، و لكنه يحمي المحرك اذا حدثت زيادة فى الحمل لفترة طويلة .

ريلاي الثيرميستور

الاستخدام :

تستعمل طرق الحماية بالثيروميستور فى الحالات الاتية :

• المحركات ذات القدرة الاعلي من 2 كيلو وات .
• المحركات التي تبدأ الحركة تحت ظروف صعبة .
• المحركات التي تعمل بغير انتظام .
• المحركات المستخدمة فى الاعمال الشاقة .
• المحركات الثلاثية الاوجه المعرضة للعمل على وجه واحد .
• فى حماية المحولات ضد زيادة الحمل .
• فى مراقبة درجة حرارة اي جهاز .

و في حالة المحركات ذات القدرة العالية من الانواع الاتية :

محركات التيار المستمر – المحركات الاستنتاجية بنوعيها تستعمل الحماية بالثيرميستور بجانب ريلايهات زياجة الحمل لكي تعطي حماية حرارية كاملة .

مزايا الحماية بالثيرميستور :

• تعمل بدقة بالغة .
• يمكن تركيبها بسهولة و سرعة .
• تصلح لحماية المحركات ضد الانفجارات .
• تحمي المحركات ضد انقطاع أي وجه من الاوجه الثلاثة .
• لها مفتاح اختبار بين التشغيل اليدوي او الاتوماتيكي .

الريلاي الاستنتاجي

الاستخدام :

يستعمل هذا النوع لحماية دوائر التيار المتغير ضد زيادة التيار over current و يعتبر من اكثر انواع الريلايهات استعمالا نظرا للتنوع الكبير فى خصائصها الزمنية و يمكن التحكم فى زمن تشغيل الريلاي عن طريق التحكم فى المسافة التي يتحركها القرص او عن طريق تغيير عدد لفات ملف مغناطيس الريلاي .

• الريلاي الديناموتري .
• الريلاي الفرقي او التفاضلي .
• ريلاي الوقاية من التسرب الارضي فى الكابلات الكهربية .
• قاطع الدائرة للجهد المنخفض .
• ريلاي بوخلز .
• التاريض .
• مانعه الصواعق .

Multitime Timer NP

• نوع : تايمر

عبارة عن بلاستيك مصقول – مثالي للتركيب في المكتب وغرفة المعيشة والمكتب وغرفة الأطفال , سهلة التركيب في جميع صناديق الحائط الشائعة المثبتة على الحائط

سهولة التركيب والتثبيت على الحائط والاستخدام

مواد مضادة للاشتعال

• مقاومة درجات الحرارة العالية والبلاستيك المضاد للاشتعال

حماية فائقة :

• مصنوع من مواد امنه جدا لذا فهى صديقة للبيئة
• يوفر مرونة في التركيب وسهولة التثبيت .

فوائد المنتج

• يجمع بين بساطة التركيب والمرونة والمتانة.
• يجتمع مع متطلبات غالبية التطبيقات الصناعية.
• بنية بسيطة وسهلة التركيب وسهولة وراحة في الاختيار
• فإنها توفر حلاً للتطبيقات الصناعية التي تتطلب مقاومة عالية لعوامل كيميائية.
• يتميز الشكل الكلاسيكي بمظهر بسيط وشعور عصري ليعكس شخصيتك.
• يمنحك السطح القوى والمتين سنوات عديدة من الخدمة التي يمكن الاعتماد عليها .
• مصنوع من مادة عالية الجودة بالحرارة ، سطح أملس ، مقاوم للهب ، مرن ودائم ، يمكنه تحمل التأثيرات الصعبة والقوة الثقيلة ، عمر خدمة طويل .
