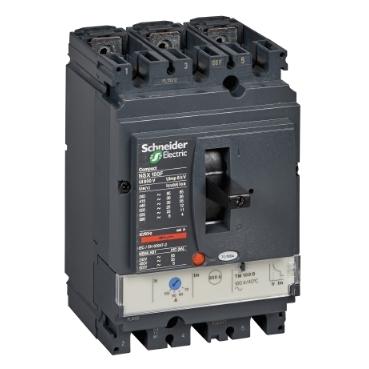

قاطع تيار قلاب أوتوماتيكي سعة قطع 36 كيلو أمبير – كومباكت (Schneider ATS Compact NSX) – شنايدر إلكتريك

الدليل الشامل قاطع تيار قلاب لنظام التحويل التلقائي ATS (Schneider Compact NSX – 36kA) من شنايدر إلكتريك: هندسة القدرة الفائقة وحماية الشبكات الصناعية الكبرى

هندسة التعشيق الميكانيكي والكهربائي الصلب (Interlocking Architecture)

تعتمد سلامة منظومة قاطع تيار قلاب لنظام التحويل التلقائي على فصل قاطع الشبكة عن قاطع المولد جذرياً ومنع تزامنهما معاً؛ ولتحقيق ذلك، يشتمل النظام على قاعدة تعشيق ميكانيكي صلبة ومتينة للغاية، مدعومة بتعشيق كهربائي عبر دوائر الكنترول. تمنع هذه البنية استحالة غلق المصدرين في نفس الوقت، مما يلغي تماماً خطورة التغذية العكسية المدمرة التي قد تتسبب في حرق المولدات الاحتياطية أو تعريض حياة الفرق الفنية للخطر المميت بداخل الموقع عبر منصة جهزلي.

هندسة محركات الشحن الآلي ووحدات التحكم في المنظومة

يحتوي كل قاطع ضمن قاطع تيار قلاب لنظام التحويل التلقائي على موتور شحن ميكانيكي متطور (Motor Mechanism) ووحدة تحكم ذكية تتولى مراقبة معلمات الجهد والتردد بدقة متناهية. تقوم هذه الوحدة بمعالجة الإشارات اللحظية وإعطاء الأوامر الفورية للمحركات لإعادة شحن اليايات وفتح وغلق القواطع بسرعة فائقة فور استشعار أي خلل في المصدر الرئيسي بداخل الموقع عبر منصة جهزلي.

ميكانيكية العمل والتفاعل التشغيلي لنظام التحويل التلقائي (ATS 36kA)

آلية الرصد والمراقبة الذكية لمتغيرات الشبكة تبدأ ميكانيكية عمل قاطع تيار قلاب لنظام التحويل التلقائي بمراقبة مستمرة ودقيقة لجهد وتردد الشبكة العمومية عبر وحدة التحكم الذكية. طالما أن الجهد في المعدلات الطبيعية، يظل قاطع الشبكة في وضع الوصل (ON) ومغذياً لأحمال المنشأة بالكامل، بينما يظل قاطع المولد الاحتياطي في وضع الفصل (OFF) واليايات مشحونة وجاهزة للاستجابة الفورية بداخل الموقع عبر منصة جهزلي.

آلية الاستجابة السريعة والتبديل التلقائي عند الطوارئ عند انقطاع التيار الرئيسي أو هبوط الفولتية بشكل حرج، تعطي وحدة التحكم في قاطع تيار قلاب لنظام التحويل التلقائي أمراً ببدء تشغيل المولد. بمجرد وصول المولد لجهده المستقر، تصدر الوحدة أمراً متزامناً بفتح قاطع الشبكة وإغلاق قاطع المولد في أجزاء من الثانية لضمان عدم استشعار الأحمال الحساسة بأي انقطاع. وعند عودة الشبكة واستقرارها لفترة زمنية محددة، تتم عملية العودة العكسية بسلاسة تامة، ليعود الحمل للشبكة ويتوقف المولد بداخل الموقع عبر منصة جهزلي.

هندسة التركيب والربط الميداني لنظام ATS (Compact NSX – 36kA)

هندسة التثبيت الهيكلي داخل اللوحات الرئيسية والعمومية يتم تثبيت قاطعي Compact NSX (36kA) داخل قاطع تيار قلاب لنظام التحويل التلقائي بدقة بالغة داخل هيكل اللوحة الرئيسية، مع تركيب قاعدة التعشيق الميكانيكي وموتورات الشحن الآلي بعناية لضمان تطابق المحاور الهندسية وحرية حركة أذرع الفصل والوصل دون أي احتكاك أو إجهاد ميكانيكي بداخل الموقع عبر منصة جهزلي.

التوصيل الكهربائي لدوائر القوى والكنترول ووحدة التحكم تُوصل كابلات الدخل والخرج الرئيسية بدقة عبر أطراف التوصيل المعززة للقواطع في قاطع تيار قلاب لنظام التحويل التلقائي، وتُربط أسلاك دوائر التحكم ومحركات الشحن بوحدة التحكم الذكية وفقاً للمخططات الهندسية المعتمدة، مع ضمان الفصل التام بين دوائر القوى العالية وجهود الكنترول بداخل الموقع عبر منصة جهزلي.

جدول المواصفات الفنية ووظائفها

المميزات والعيوب الموضوعية

• المميزات الأساسية:

  • سعة قطع عالية تبلغ 36kA في قاطع تيار قلاب لنظام التحويل التلقائي تجعله مثالياً للبيئات الصناعية التي تعاني من تيارات قصر محتملة كبيرة بداخل الموقع عبر منصة جهزلي.

  • أتمتة كاملة وموثوقة لعمليات تبديل مصادر الطاقة بين الشبكة والمولدات الكبرى.

  • مستوى أمان ميكانيكي وكهربائي فائق بفضل منظومة التعشيق الصلبة في قاطع تيار قلاب لنظام التحويل التلقائي.

  • استجابة فائقة السرعة تمنع تلف الأجهزة والأحمال الصناعية الحساسة.

• العيوب والمعوقات الموضوعية:

  • يتطلب قاطع تيار قلاب لنظام التحويل التلقائي مساحات تركيب واسعة نسبياً داخل لوحات التوزيع بسبب حجم القواطع ومنظومة الموتورات.

  • تكلفة استثمارية أوليّة مرتفعة مقارنة بالأنظمة ذات سعات القطع الأقل (مثل 25kA).

الاستخدامات المناسبة وغير المناسبة

• الاستخدامات المثالية:

  • المصانع الكبرى، المجمعات الصناعية، ومحطات المعالجة التي تعتمد على قاطع تيار قلاب لنظام التحويل التلقائي بداخل الموقع عبر منصة جهزلي.

  • المستشفيات الكبرى، الأبراج التجارية الضخمة، والمرافق الحيوية التي تتطلب أقصى درجات الأمان واستمرارية الطاقة.

  • لوحات التوزيع العمومية واللوحات الرئيسية (Main Distribution Boards).

• الاستخدامات غير المناسبة:

  • التطبيقات السكنية البسيطة أو المنشآت الصغيرة التي لا تتطلب قدرات قاطع تيار قلاب لنظام التحويل التلقائي الضخمة.

  • اللوحات التي تفتقر لمصادر تغذية مزدوجة (شبكة ومولد) حيث ينتفي الغرض الأساسي لنظام ATS.

طريقة التشغيل والتركيب الآمن

1. العزل الكهربائي التام: افصل جميع مصادر الطاقة وتأكد تماماً باستخدام أجهزة القياس من انعدام الفولتية قبل البدء في تركيب قاطع تيار قلاب لنظام التحويل التلقائي بداخل الموقع عبر منصة جهزلي.

2. تركيب القواطع ومنظومة التعشيق: ثبت قاطعي Compact NSX وقاعدة التعشيق وموتورات الشحن الخاصة بـ قاطع تيار قلاب لنظام التحويل التلقائي بإحكام على هيكل اللوحة الرئيسية.

3. توصيل الكابلات ودوائر الكنترول: صل الكابلات الرئيسية الثقيلة وأسلاك التحكم ووحدة التحكم الذكية بدقة وفقاً للمخططات المعتمدة بداخل الموقع عبر منصة جهزلي.

4. اختبار التشغيل والمحاكاة: أعيد تغذية النظام، وقم بإجراء اختبارات محاكاة انقطاع التيار للتأكد من استقرار أداء قاطع تيار قلاب لنظام التحويل التلقائي.

تنبيه هام للسلامة: يُحظر نهائياً لمس أطراف التوصيل أو إجراء أي تعديلات ميكانيكية على قاطع تيار قلاب لنظام التحويل التلقائي أثناء وجود النظام تحت الجهد الكهربائي العالي لتفادي أخطار الصعق أو حدوث قصر مدمر.

الصيانة، التنظيف، وإطالة العمر الافتراضي

• الفحص الدوري لتوصيلات الكابلات الثقيلة: تحقق بانتظام من ثبات مسامير ربط الكابلات الرئيسية وخلو نقاط التلامس في قاطع تيار قلاب لنظام التحويل التلقائي من أي علامات سخونة بداخل الموقع عبر منصة جهزلي.

• اختبار كفاءة التحويل الأوتوماتيكي الدوري: قم بإجراء اختبارات دورية منتظمة لقطع التيار الوهمي للتأكد من استجابة وحدة التحكم والموتورات بكفاءة تامة في قاطع تيار قلاب لنظام التحويل التلقائي.

• نظافة اللوحة ومحيط المكونات: حافظ على نظافة اللوحة الداخلية وخلوها من الأتربة والرطوبة لضمان سلامة الحركة الميكانيكية والإلكترونية.

نصائح هامة قبل الشراء

• دراسة تيارات القصر في المنشأة بدقة: تأكد من أن سعة القطع (36kA) في قاطع تيار قلاب لنظام التحويل التلقائي تتناسب تماماً مع الحسابات الهندسية لتيارات القصر في لوحتك الرئيسية بداخل الموقع عبر منصة جهزلي.

• التحقق من تكامل جميع الملحقات: تأكد من شمول النظام لوحدة التحكم الذكية، موتورات الشحن، وقاعدة التعشيق المتوافقة تماماً مع طراز القواطع.

• الشراء من مصادر معتمدة: احرص على اقتناء قاطع تيار قلاب لنظام التحويل التلقائي وملحقات شنايدر إلكتريك الأصلية حصرياً عبر منصة جهزلي لضمان الجودة العالية، المعايير الصناعية المعتمدة، والحصول على الدعم الفني الموثوق.

الخلاصة الشاملة

يُعد قاطع تيار قلاب لنظام التحويل التلقائي ATS المعتمد على قواطع Compact NSX بسعة 36 كيلو أمبير (36kA) من شنايدر إلكتريك الحل الهندسي الأقوى والدرع الحصين لحماية وتشغيل المنشآت الصناعية والتجارية الكبرى. بفضل قدرته الفائقة على تحمل تيارات القصر العنيفة، منظومة التعشيق الميكانيكي والكهربائي الصلبة، ومواتير الشحن الآلي المتطورة، يضمن هذا النظام استمرارية التيار الكهربائي وحماية الأحمال الحساسة في أقسى الظروف. يمثل اختيار هذا النظام الأصلي وتوفيره عبر منصة جهزلي الخطوة الاستراتيجية الأبرز لتحقيق أعلى مستويات الأمان والموثوقية في منشأتك الحيوية.
