دوائر القوى والتحكم الكهربائي

 دوائر القوى والتحكم الكهربائي

تعتبر دوائر القوى والتحكم الكهربائي من أفضل الوسائل التي تعمل على حماية الأحمال، مثل المحركات الكهربائية، أو أي حمل آخر.

تصمم دائرة القوى لتغذية الحمل المراد تشغيله بالطريقة المناسبة من مصدر التغذية بشكل مباشر؛ أما بالنسبة لوظيفة دائرة التحكم العمل على تشغيل وفصل التيار المار إلى ملف الكونتاكتور أو أي ملف آخر مثل ملف التايمر.

تابعوا معنا هذا المقال لمعرفة الفرق بين دائرة التحكم والقوى، وطريقة توصيلهما.

دوائر القوى والتحكم الكهربائي

ما وظيفة دائرة القوى

أن الوظيفة الأساسية لدائرة القوى هو العمل على توصيل التيار الكهربائي من مصدر التغذية الرئيسي إلى الحمل المراد تشغيله من خلال عدة أدوات وحمايات، سواء كان الحمل حثي مثل المحركات أو أومي مثل السخان.

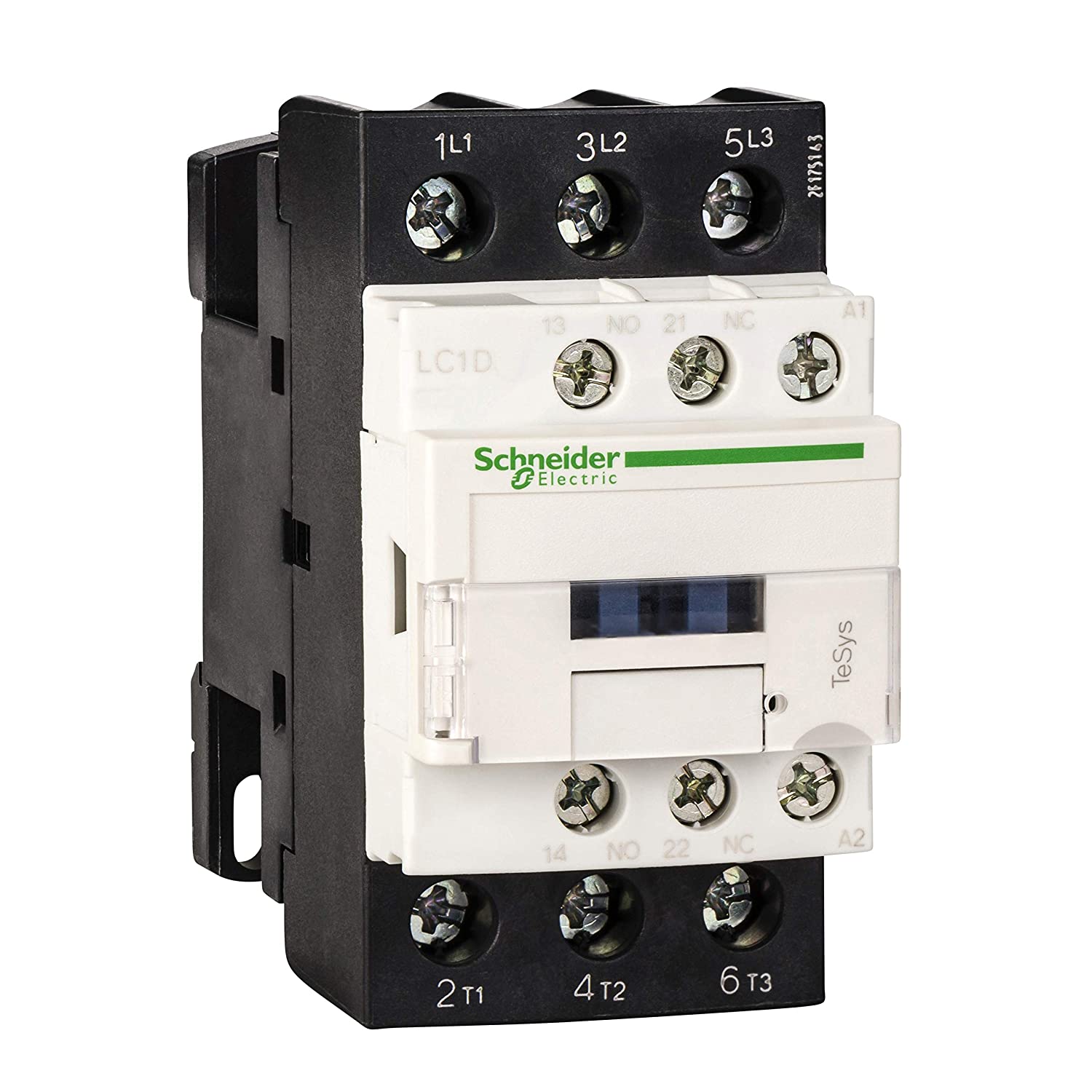

المكونات الأساسية لدائرة القوى

تحتوي دوائر القوى الكهربائية على عدة أجهزة وهي:

1. الفيوز ذات التحمل العالي لتيار الحمل.
2. قاطع حراري مغناطيسي من نوع الثلاث أوجه 3phase.

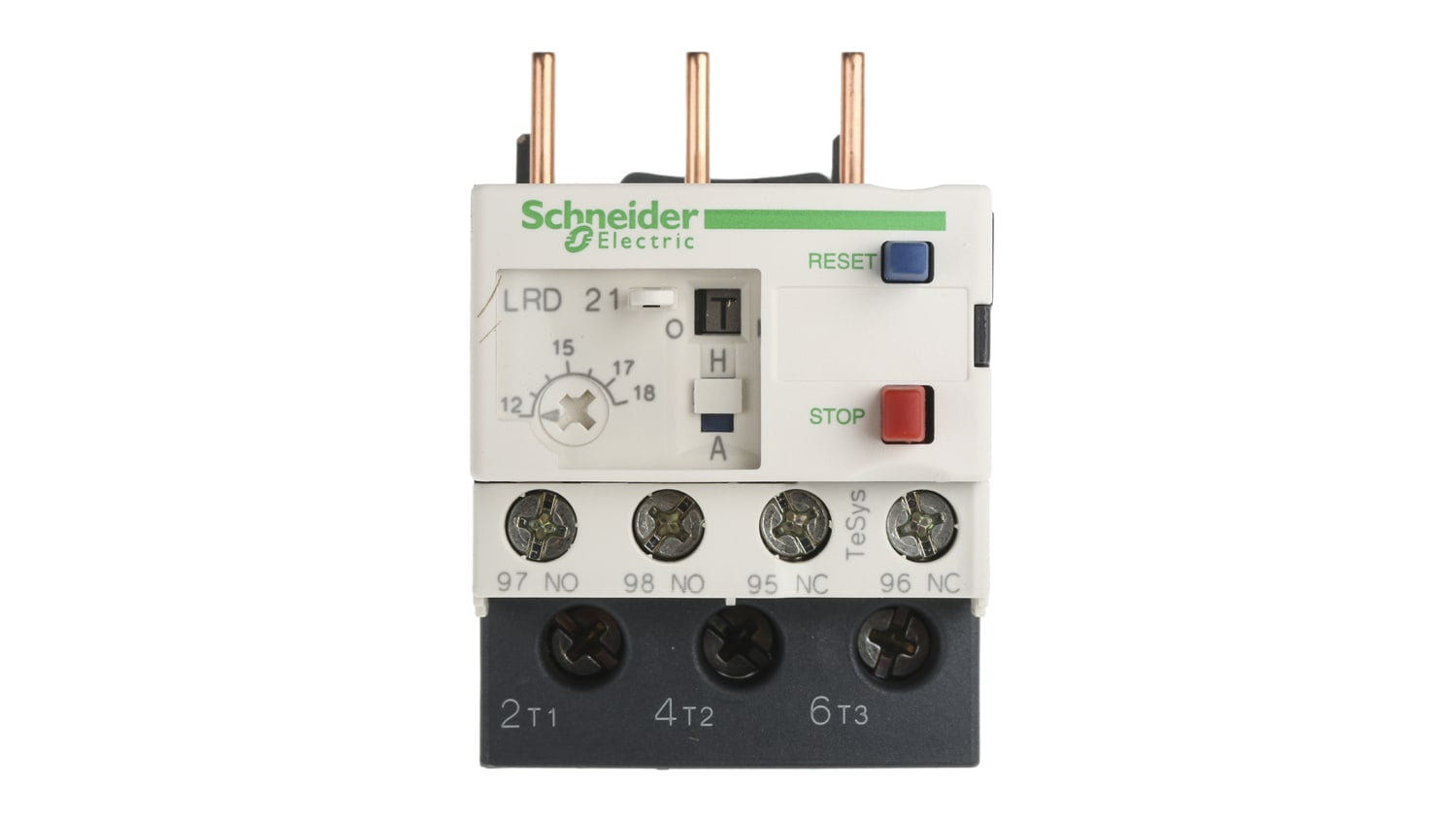

3. النقاط الرئيسية للاوفرلود.
4. النقاط الرئيسية للكونتاكتور.

دوائر القوى والتحكم الكهربائي

خطوات توصيل دائرة القوى

1. توصيل مصدر التغذية بالقاطع الحراري المغناطيسي أو الفيوز.
2. توصيل نقاط خرج القاطع مع نقاط دخل الكونتاكتور.
3. توصيل نقاط خرج الكونتاكتور مع نقاط دخل الاوفرلود الرئيسية.
4. أخيراً توصل نقاط خرج الاوفرلود على التوالي مع أطراف المحرك الكهربائي.

ما هي دائرة التحكم

هي الدائرة التي تعمل على التحكم في وصل وفصل التيار الكهربائي عن ملف الكونتاكتور، أو أي ملف آخر.

حيث تحتوي الدائرة على عدة أدوات للتحكم في وصل وفصل التيار الكهربائي عن ملف الكونتاكتور، مثل نقطة تلامس الاوفرلود، والفيوز، والقاطع الكهربائي، ونقاط تلامس الكونتاكتور، ومفاتيح التشغيل والإيقاف، والعوامات الكهربائية، ومفاتيح نهاية المشوار…إلخ.

دوائر القوى والتحكم الكهربائي

المكونات الأساسية لدائرة التحكم

تحتوي دوائر التحكم الكهربائي في العادة على عدة أدوات حماية وتحكم وهي:

1. فيوز.
2. قاطع حراري مغناطيسي من نوع الوجه الواحد 1phase.
3. النقاط المساعدة (المغلقة والمفتوحة) للاوفرلود.
4. النقاط المساعدة (المغلقة والمفتوحة) للكونتاكتور حسب الحاجة لدائرة التحكم.
5. مفاتيح التشغيل والإيقاف.
6. ملفات الكونتاكتور، يجب أن يتناسب جهد الملف مع جهد المصدر.
7. المؤقت الزمني، والحماية من ارتفاع الجهد، أو قلب أو قطع في أحد الفازات الثلاثة.
8. لمبات إشارة.

دوائر القوى والتحكم الكهربائي

خطوات توصيل دائرة التحكم

دوائر القوى والتحكم الكهربائي

تحتوي أغلب دوائر التحكم على مفاتيح وملفات الكونتاكتور للتحكم فيها.

1. توصيل مصدر التيار بالفيوز بهدف الحماية من أي تيار قصر، أو زيادة في التيار الكهربائي قد يسبب في تلف الملفات وأجهزة الحماية.
2. توصل الطرف الآخر للفيوز على التوالي مع نقطة تلامس الاوفرلود المغلقة بهدف فصل التيار عن دائرة التحكم في حال حدوث عطل ما.
3. توصيل مفتاح التشغيل على التوالي مع ملف الكونتاكتور.
4. توصيل النقطة المساعدة التابع للكونتاكتور، لكي تعمل على التشغيل الدائم للدائرة عند الضغط على مفتاح التشغيل.
5. توصيل طرفي ملف الكونتاكتور بالكهرباء للتحكم في وصل أو فصل النقاط الرئيسية عن المحرك الكهربائي.

دوائر القوى والتحكم الكهربائي

الفرق بين دائرة القوى ودائرة التحكم

جدول يوضح الفرق بين دائرة القوى ودائرة التحكم

الخلاصة

أن دائرة التحكم هي الدائرة التي تعمل على تشغيل وفصل دائرة القوى بواسطة المفاتيح أو التايمرات بأنواعها والحساسات والعوامات الكهربائية.

دوائر القوى والتحكم الكهربائي

ما هو الكونتاكتور وكيف يعمل

ما هو الكونتاكتور وكيف يعمل

دوائر القوى والتحكم الكهربائي

ما هو الكونتاكتور وكيف يعمل، يعتبر الكونتاكتور أحد مكونات منظومة التحكم الكهربائي والذي يستخدم بشكل شائع في دوائر القوى والتحكم، حيث يستعمل في وصل وفصل التيار الكهربائي عن الحمل بناءً على تيار التحكم المغذي إلى ملفه، فما هو الكونتاكتور وكيف يعمل وما أنواعه.

ما هو الكونتاكتور

يعرف الكونتاكتور (بالإنجليزية: contactor) على أنه مفتاح كهرومغناطيسي يعمل على وصل وفصل دوائر القوى عن طريق تغذيه ملفه بتيار تحكم، ويمكن تركيب نقاط مساعدة عليه لاستغلاله في العديد من وظائف التحكم الأخرى كالفصل والفصل عن جهاز تحكم آخر.

يتوفر الكونتاكتور في السوق بماركات تجارية متنوعة بأسعار مختلفة، ويأتي على عدة أشكال وأنواع وبأحجام حسب استطاعته وطبيعة الاستعمال.

شكل ورمز الكونتاكتور

تركيب الكونتاكتور

يحتوي الكونتاكتور على ثلاث أجزاء رئيسية كالتالي:

• القلب الحديدي: يحتوي على جزء ثابت على شكل حرف E يتم وضع الملف الكهربائي عليه وجزء متحرك ينجذب إلى الاسفل لحظة تغذية الملف بالتيار الكهربائي، ولحظة فصل التيار عن الملف يعود الجزء المتحرك إلى أعلى بفعل الزنبرك.

ويأتي ملف الكونتاكتور بجهود مختلفة (24V,48V,110V,220V,380V)، ويكتب جهد الملف على ورقة البيانات الملصوقة على جنب الكونتاكتور.

• نقاط الكونتاكتور الرئيسية: تعرف أيضاً باسم (Main contacts)، ويرمز لنقاط مدخل التيار الرئيسي (تيار الحمل) بالرموز (L1,L2,L3) وعادة يكتب بجانب الرموز الأرقام 1,2,3، بينما يرمز لنقاط خرج الكونتاكتور الرئيسية بالرموز (T1,T2,T3) وعادة يكتب بجانب الرموز الأرقام 4,5,6.

• نقاط الكونتاكتور المساعدة: (بالإنجليزية: auxiliary contacts)، وتستخدم هذه النقاط في الدوائر التحكم، كما يمكن تركيب نقاط مساعدة مستقلة مع الكونتاكتور.

وتكون النقاط المساعدة أما نقاط تلامس مفتوحة (بالإنجليزية: normally open) في الحالة الطبيعية وتختصر بالحرفين NO وترقم بالأرقام (13,14)، أو نقاط تلامس مغلقة (normally open) في الحالة الطبيعية، وتختصر بالحرفين NC وترقم بالرقمين (12,11).
