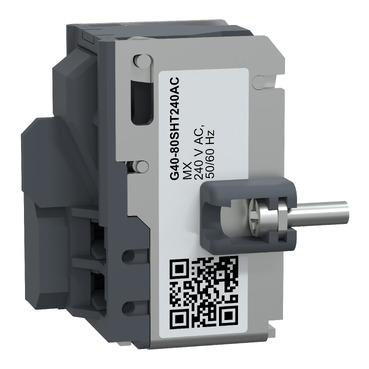

ملف (كويل) MX الفصل عن بُعد لقواطع GoPact – شنايدر إلكتريك

الوصف

الدليل الشامل والمعمارية الفيزيائية ل ملف (كويل) الفصل عن بُعد MX لقواطع GoPact المصبوبة من شنايدر إلكتريك: هندسة السلامة والإيقاف الآلي السريع في المنشآت الحديتة

ميكانيكية التفعيل اللحظي وتحويل القاطع من الوصل إلى الفصل التام عند تفعيل زر الطوارئ أو إطلاق إشارة من نظام الحريق، يمر تيار كهربائي لحظي عبر ملف الـ MX، مما يولد مجالاً مغناطيسياً يدفع آلية الفصل الميكانيكية داخل القاطع ليتحول من وضع الوصل إلى وضع الفصل التام في أجزاء من الثانية بداخل الموقع عبر منصة جهزلي، مما يقطع الإمداد الكهربائي فوراً وقبل تفاقم الأزمات.

منع انتشار المخاطر الكهربائية وتأمين المنشأة بالكامل هذا الإجراء السريع يمنع انتشار المخاطر الكهربائية ويؤمن المنشأة بالكامل بداخل الموقع عبر منصة جهزلي، حيث يساهم في حماية الأرواح، منع صدمات الحريق الكهربائي، والحفاظ على سلامة المعدات والأصول الثمينة.

ميكانيكية العمل والتفاعل التشغيلي لملف الفصل عن بُعد MX

الفيزياء الكامنة خلف الملف الكهرومغناطيسي واستجابة أجزاء الميلي ثانية

تعتمد ميكانيكية عمل ملف الفصل عن بُعد MX على مبدأ الحث الكهرومغناطيسي. عندما يتلقى الملف إشارة فولتية (سواء كانت تياراً مستمراً DC أو متناوباً AC حسب طراز الملف) نتيجة ضغط زر الطوارئ أو إنذار حريق، يمر التيار في ملفات النحاس المعزولة، مما ينتج عنه مجال مغناطيسي قوي يجذب ذراعاً ميكانيكية دقيقة داخلية. تدفع هذه الذراع بدورها آلية التعثر (Trip Mechanism) الخاصة بالقاطع المصبوب، مما يجبر نقاط التلامس الرئيسية على الانفصال الفوري بقوة زنبركية هائلة في أجزاء من الميلي ثانية، بغض النظر عن حالة الحمل الطبيعية للقاطع.

هندسة التركيب والربط الميداني لملف الـ MX

التثبيت الداخلي في التجويف المخصص للقاطع المصبوب

يبدأ التركيب العملي بفصل التغذية الكهربائية العمومية تماماً عن القاطع ولوحة التوزيع، ثم إزالة الغطاء الأمامي للقاطع (إن وجد) وإدخال وحدة ملف الـ MX في التجويف الداخلي المصمم خصيصاً للملحقات المساعدة، مع التأكد من تعشيق الأذرع الميكانيكية بدقة مع آلية التعثر الداخلية.

توصيل الأسلاك الكهربائية بمنظومات الطوارئ

تُوصل أطراف أسلاك ملف الـ MX بلوحة التحكم في الطوارئ أو زر الفصل اليدوي عبر قنوات الأسلاك الآمنة، مع التأكد من مطابقة جهد تشغيل الملف (Voltage Rating) لجهد إشارة التحكم المستخدمة في المنظومة، لضمان استجابة مثالية بداخل الموقع عبر منصة جهزلي.

جدول المواصفات الفنية ووظائفها

المميزات والعيوب الموضوعية

• استجابة لحظية فائقة السرعة تقطع التيار في أجزاء من الثانية عند الطوارئ بداخل الموقع عبر منصة جهزلي.

• تصميم مدمج داخلي لا يتطلب مساحات إضافية خارج هيكل قاطع GoPact المصبوب.

• توافق عالي مع أنظمة إنذار الحريق وأزرار الطوارئ الآلية واليدوية.

• رفع مستوى الأمان المؤسسي وحماية الأرواح والمعدات من مخاطر الصدمات والحرائق.

• يتطلب دقة فنية عالية أثناء التركيب والتوصيل لضمان توافق جهد إشارة التحكم مع خصائص الملف.

• يمثل إضافة اختيارية تتطلب شراء وملحقاً إضافياً بجانب القاطع الأساسي.

الاستخدامات المناسبة وغير المناسبة

• ربط قواطع لوحات التوزيع الرئيسية والفرعية بأزرار الطوارئ في المصانع والمباني الإدارية بداخل الموقع عبر منصة جهزلي.

• دمج قواطع GoPact بمنظومات إنذار الحريق المركزية للإيقاف الآلي للكهرباء عند حدوث دخان أو حريق.

• استخدامات التحكم الآلي والإيقاف عن بُعد في محطات الضخ والمرافق الحيوية.

• الاستخدام في الدوائر المنزلية البسيطة التي لا تتطلب أنظمة طوارئ أو إيقاف آلي معقد (حيث يعتبر غير ضروري).

• التركيب على قواطع غير متوافقة مع سلاسل GoPact المصبوبة من شنايدر إلكتريك.

طريقة التشغيل والتركيب الآمن

1. العزل الكهربائي التام لمنطقة العمل: افصل التغذية الكهربائية العمومية عن لوحة التوزيع وققس الفولتية للتأكد من انعدامها تماماً قبل البدء بداخل الموقع عبر منصة جهزلي.

2. تركيب وحدة الـ MX: أدخل ملف الفصل عن بُعد في التجويف الداخلي المخصص له داخل قاطع GoPact وثبته بدقة وفق التعليمات الفنية.

3. توصيل أسلاك التحكم: صل أطراف أسلاك الملف بدائرة زر الطوارئ أو لوحة الإنذار مع التحقق من صحة الجهد الكهربائي للإشارة.

4. الاختبار الميداني للتشغيل: أعد توصيل التيار واختبر استجابة القاطع عبر تفعيل زر الطوارئ للتأكد من الفصل الفوري بداخل الموقع عبر منصة جهزلي.

تنبيه هام للسلامة: تأكد دائماً من مطابقة جهد تشغيل ملف الـ MX لجهد إشارة التحكم المرسلة، حيث إن تغذية الملف بجهد أعلى قد تؤدي إلى احتراقه فوراً، وتغذيته بجهد أقل قد تمنعه من الاستجابة.

الصيانة، التنظيف، وإطالة العمر الافتراضي

• الفحص الدوري لأسلاك التوصيل: افحص بانتظام نقاط ربط الأسلاك الخاصة بملف الـ MX للتأكد من خلوها من الأكسدة أو الارتخاء.

• اختبار دوري لنظام الطوارئ: قم بإجراء اختبارات تشغيلية دورية (Functional Tests) للتأكد من كفاءة استجابة الملف وقدرته على فصل القاطع عند الطلب.

• نظافة لوحة التوزيع الداخلية: حافظ على خلو محيط القاطع ولوحة التوزيع من الأتربة والرطوبة لضمان سلامة المكونات الإلكترونية والميكانيكية المساعدة.

نصائح هامة قبل الشراء

• التحقق من توافق الطراز: تأكد من أن ملف الـ MX مخصص ومتوافق تماماً مع طراز وسعة قاطع GoPact المستخدم لديك قبل الشراء بداخل الموقع عبر منصة جهزلي.

• تحديد جهد التشغيل بدقة: تأكد من معرفة جهد دائرة التحكم المتوفرة لديك (مثل 24V DC أو 230V AC) لاختيار الملف بالجهد المطابق تماماً قبل الشراء بداخل الموقع عبر منصة جهزلي.

• الشراء حصرياً من مصادر موثوقة: احرص على اقتناء ملحقات شنايدر إلكتريك الأصلية حصرياً عبر منصة جهزلي لضمان الاعتمادية المطلقة، العمر الافتراضي الطويل، ومعايير الأمان المعتمدة.

الخلاصة الشاملة

يُعد ملف الفصل عن بُعد (MX Shunt Trip) لقواطع GoPact المصبوبة من شنايدر إلكتريك الأداة الهندسية الحيوية التي تحول قواطع الدائرة التقليدية إلى خط دفاع ذكي وسريع في مواجهة حالات الطوارئ والحرائق. بفضل تصميمه المدمج داخل التجويف الداخلي للقاطع، استجابته الفورية في أجزاء من الثانية، وتوافقه التام مع منظومات الإنذار والإيقاف الآلي، يضمن هذا الملحق حماية قصوى للأرواح والممتلكات. إن اختيار ملف MX الأصلي وتوفيره عبر منصة جهزلي يمثل الخطوة الأساسية لاست مكمال معايير الأمان المؤسسي، رفع كفاءة البنية التحتية الكهربائية، والاطمئنان إلى استجابة فورية وثابتة في أوقات الأزمات بكل ثقة واحترافية.
