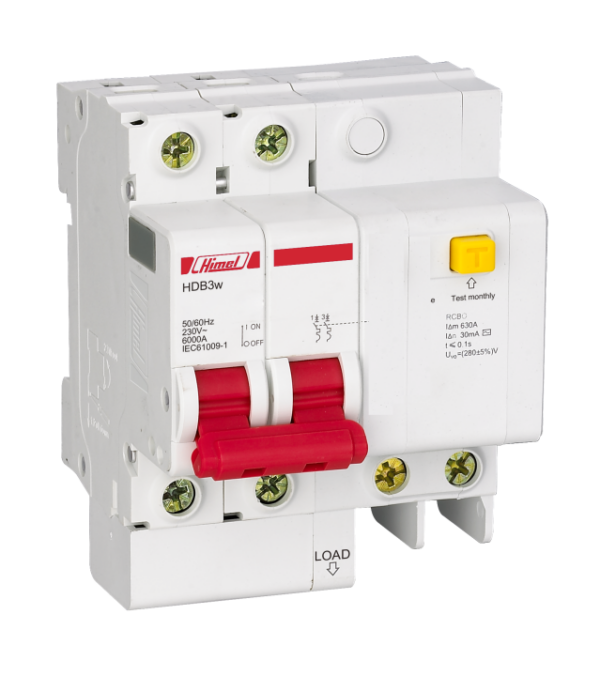

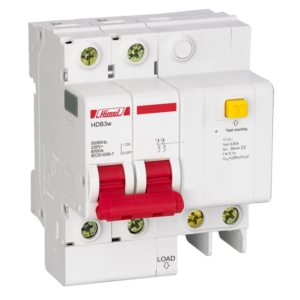

مفتاح أوتوماتيك ثنائي سعة القطع 6 ك.أ- هيمل (Himel 2-Pole 6kA Miniature Circuit Breaker).

نطاق السعر: من ⁦235,00 EGP⁩ خلال ⁦320,00 EGP⁩

الآلية الفيزيائية والقدرة الحمائية لقاطع هيمل الثنائي 6 كيلو أمبير

يُعتبر مفتاح أوتوماتيك ثنائي سعة القطع 6 كيلو أمبير من هيمل صمام الأمان الرئيسي للدوائر الكهربائية التي تتطلب فصلاً كاملاً لخط التغذية الحامل للتيار (Phase) وخط التعادل (Neutral) في نفس اللحظة. تكمن الأهمية الاستشارية للتصميم ثنائي الأقطاب (2-Pole) في منع ارتداد أي فولت عابر أو تيارات خطأ عبر خط النيوترال إلى الأجهزة، مما يوفر بيئة تشغيلية آمنة بنسبة مائة بالمائة بداخل الموقع عبر منصة جهزلي.

تأتي سعة القطع البالغة 6 كيلو أمبير (6kA) لتعبر عن قدرة المفتاح على كبح وإخماد تيارات الشورت كيركت (Short Circuit) العنيفة التي قد تصل إلى ستة آلاف أمبير، وتشتيتها فوراً عبر غرف إخماد القوس الكهربائي (Arc Chutes) المدمجة داخل كل قطب بشكل مستقل. يعتمد القاطع في حمايته على شريحة مزدوجة المعدن للفصل الحراري ضد الأحمال الزائدة المستمرة (Overload)، ملفوفاً بجانبها ملف كهرومغناطيسي عالي الحساسية للفصل اللحظي ضد التماسات الكهربائية الصريحة بداخل الموقع عبر منصة جهزلي.

يتم تصنيع هيكل المفتاح من بوليمرات هندسية معالجة حرارياً وذات خواص ذاتية لإطفاء الحرائق (Self-extinguishing)، مما يمنع المفتاح من التحول إلى مصدر للاشتعال داخل اللوحة. يتميز القاطع بميكانيزم داخلي يربط ذراعي الفصل للقطبين معاً (Internal Common Trip)، مما يضمن أنه في حال حدوث عطل أو شورت على فازة واحدة، يتم عزل وفتح كلا القطبين ميكانيكياً لمنع بقاء خط النيوترال متصلاً بمصدر الخطر بداخل المشروع عبر منصة جهزلي.

رمز المنتج: GHZ-0G1-18-874 التصنيفات: الوسوم: , , , ,
منتجات موثوقة
دفع آمن
دعم فني
شحن موثوق
طلبك محمي ويمكنك مراجعة تفاصيله قبل إتمام الدفع.
بيانات المنتج الموثقة

المواصفات الفنية

عرض موحد ومنظم لبيانات إدخال المنتج المراجعة ومواصفات المنتجات على جهزلي.

امبير
10A، 16A، 20A، 25A، 32A، 40A، 63A
العلامة التجارية
شركة هيمل العالمية (Himel)
عدد الأقطاب والتركيب
ثنائي القطب (2-Pole / 2P)
سعة قطع التيار القصوى
6 كيلو أمبير (6kA = 6000A)
منحنى الفصل المعتمد
منحنى نوع سي (C-Curve القياسي)
جهد التشغيل الإسمي
230/400 فولت تيار متردد
جهد العزل الإسمي
500 فولت تيار متردد
جهد تحمل الصدمة الإسمي
4 كيلو فولت (4kV)
درجة الحماية الخارجية
تصنيف IP20 للأجزاء الظاهرة
نوعية أطراف التوصيل
نفق كبسي محمي بمسمار ثقيل
طريقة التثبيت الميكانيكي
على سكة حديد قياسية دين رايل (DIN-Rail 35mm)

الوصف

الموسوعة التشغيلية والهندسية الكبرى: الآلية الفيزيائية والقدرة الحمائية لقاطع هيمل الثنائي 6 كيلو أمبير (Himel 2P 6kA MCB)

مقدمة هندسية موسعة: فلسفة الحماية الثنائية في شبكات التوزيع منخفضة الجهد

تُمثل قواطع الدائرة الكهربائية المصغرة ذات القطبين (2-Pole Miniature Circuit Breakers – MCB) إحدى أهم الركائز الهندسيّة لحماية وتأمين الشبكات والدوائر الكهربائية أحادية الطور (Single-Phase Systems) في التطبيقات السكنية، التجارية، والإدارية. في المنظومات التقليدية، قد يتم الاعتماد على قواطع أحادية القطب (1P) تفصل خط الفاز (Live) فقط وتترك خط النيوترال (Neutral) متصلاً بصفة دائمة. بالرغم من أن هذه الطريقة تؤمن قطع التيار عن الموصل الفعّال، إلا أنها تترك الدائرة عرضة لمخاطر تشغيلية وجسيمة عند حدوث أعطال التسرب الأرضي، أو ظواهر الجهد المرتد على خط التعادل (Neutral Voltage Spikes)، أو خطأ عكس الأقطاب عند التوصيل بالموقع.
من هذا المنطلق، يأتي مفتاح أوتوماتيك ثنائي هيمل سعة قطع 6 كيلو أمبير (Himel 2-Pole 6kA MCB) ليجسد الخيار الاستشاري الأمثل والحل الهندسي الشامل. صُمم هذا القاطع ليوفر عزلاً متزامناً وكاملاً 100% لكل من خط الفاز وخط النيوترال في لحظة واحدة، مدعوماً بسعة قطع متوازنة تبلغ 6,000 أمبير لمواجهة تيارات القصر المفاجئة، وهيكل ميكانيكي عالي المتانة يطابق أعلى المعايير الدولية (IEC 60898-1)، مما يضمن أعلى درجات السلامة والأمان للتمديدات الكهربائية عبر منصة جهزلي..

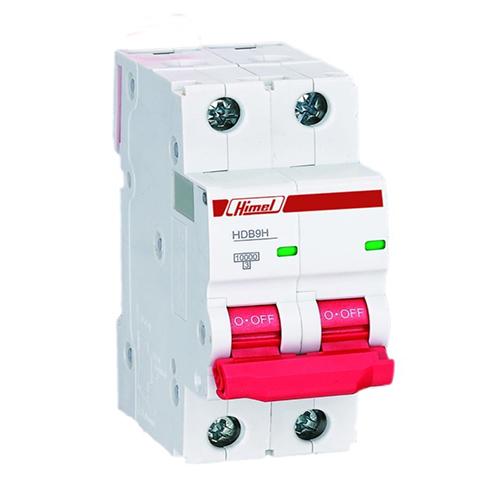

مفتاح-اوتوماتيك-ثنائي-10-أمبير-10-كيلو-امبير

التحليل الهيكلي ومكونات الأمان بمفتاح أوتوماتيك ثنائي هيمل 6 كيلو أمبير

              ┌─────────────────────────────────────────────────────────┐
              │      الهيكل ومكونات الأمان للقاطع الثنائي (2P 6kA)     │
              └──────────────────────────┬──────────────────────────────┘
                                         │
        ┌────────────────────────────────┼────────────────────────────────┐
        │                                │                                │
┌───────┴───────────────┐     ┌──────────┴─────────────┐     ┌────────────┴───────────┐
│  ميكانيزم الفصل المشترك│     │  غرف إخماد قوس مزدوجة  │     │   مشبك تثبيت خلفي مرن  │
│  (Internal Common Trip)│     │   (Dual Arc Chutes)    │     │  (Dual-Action Clip)    │
└───────────────────────┘     └────────────────────────┘     └────────────────────────┘

1. ميكانيزم الفصل المشترك الداخلي (Internal Common Trip Mechanism)

  • التزامن الفوري والمطلق: يتضمن القاطع ميكانيزم توصيل داخلي صلب يربط القطبين ميكانيكياً عبر عمود فصل موحد (Internal Trip Bar) محمي داخل غلاف القاطع، بالإضافة إلى الذراع الخارجي الموحد.
  • عزل خط الفاز والنيوترال معاً: عند حدوث زيادة حمل (Overload) أو قصر كهربائي (Short Circuit) في أي خط، يطلق القاطع ميكانيزم الفصل ميكانيكياً لكلا القطبين في الوقت نفسه وفي أقل من جزء من الملي ثانية.
  • منع المخاطر المرتدة بالموقع: يضمن هذا الفصل المتزامن قطع الموصل الحي وموصل التعادل معاً، مما يقضي تماماً على أي احتمالية لمرور جهود كهربائية راجعة أو خطرة على خط النيوترال أثناء الصيانة أو التشغيل عبر منصة جهزلي.

2. غرف إخماد وتفتيت الشرارة مزدوجة البنية (Dual Arc Chutes)

  • غرفة مستقلة لكل قطب: تم تجهيز القاطع بغرفتي إخماد وقوس كهربائي مستقلتين تماماً ومبنيتين بعناية لكل قطب على حدة.
  • صفائح التبريد والتفتيت (De-ion Plates): تحتوي كل غرفة على صفائح فولاذية معزولة ومطلية تعمل على سحب القوس الحراري الناتج عند انفصال الملامسات وتبريده وتقسيمه إلى أقواس صغيرة متتالية، مما ينهي التفريغ الشديد في أجزاء من الملي ثانية.
  • الوقاية من التماسات بين الأقطاب: يمنع العزل الهيكلي بين الغرفتين حدوث أي قفز للشرارة أو قصر بين خط الفاز وخط النيوترال داخل جسم القاطع نفسه، مما يحمي اللوحة الكهربائية من التلف الانفجاري.

3. مشبك تثبيت خلفي مطور ومزدوج الحركية (DIN-Rail Clip)

  • التثبيت الميكانيكي المستقر: يتميز القاطع بمشبك تثبيت خلفي متطور مطاطي الحركة يتوافق تماماً مع مجاري التثبيت القياسية (35mm DIN-Rail).
  • مرونة التفكيك والصيانة: يتيح المشبك الفك والسحب السريع للقاطع من على السكة القياسية دون الحاجة لإزاحة القواطع المجاورة في صف اللوحة.
  • تحمل الاهتزازات: يوفر ثباتاً ميكانيكياً ممتازاً لمنع اهتزاز القاطع أثناء مناولة الأسلاك أو ربط المسامير بالموقع عبر منصة جهزلي.

مفتاح قاطع شنايدر 1 فاز 10 كيلو

الآلية الفيزيائية لفصل التيار وإطفاء القوس الكهربائي (Thermal-Magnetic Protection Mechanism)

يعتمد قاطع هيمل الثنائي 6kA في عمله على آلية فيزيائية مزدوجة تدمج بين الأداء الحراري للزيادات المستمرة والأداء المغناطيسي للقفزات اللحظية:

أ. الحماية الحرارية ضد زيادات الحمل (Thermal Overload Protection)

  • الشرائح ثنائية المعدن (Bimetallic Strips): يحتوي القاطع على شريحة مرنّبة مكونة من معدنين مختلفين في معامل التمدد الحراري.
  • التمدد والانثناء المتناسب: عند مرور تيار أعلى من التيار الإسمي (In) لفترة زمنية طويلة، تتولد حرارة ناتجة عن المقاومة الأومية ($P = I^2 R$). تؤدي هذه الحرارة إلى انثناء الشريحة تدريجياً نحو ذراع الفصل الميكانيكي.
  • خاصية الفصل الزمني العكسي (Inverse Time Characteristic): يتناسب زمن الفصل عكسياً مع مقدار التيار الزائد؛ فكلما ارتفعت شدة التيار الزائد، قلّ الزمن اللازم لتدخل القاطع وفصل الدائرة.

ب. الحماية المغناطيسية اللحظية ضد التماسات (Electromagnetic Short-Circuit Protection)

  • الملف المغناطيسي (Solenoid Coil): يتضمن القاطع ملفاً مغناطيسياً شديد الحساسية لتيارات التماس الكهربائي المباشر (Short Circuits).
  • الاستجابة الفورية: عند حدوث تماس كهربائي، يتدفق تيار هائل عبر الملف يولد مجالاً مغناطيسياً قوياً يدفع قلب الملف الميكانيكي (Plunger) لضرب ذراع الفصل فوراً، مما يفتح الملامسات في زمن يقل عن 10 ميلي ثانية.
  • منحنى الفصل نوع سي (C-Curve): تم ضبط حساسية الملف المغناطيسي ليفصل عند تيار يقع بين (5 إلى 10 أضعاف) التيار الإسمي ($5In – 10In$)، وهو المنحنى المعياري والأكثر استخداماً لحماية خطوط البرايز والإنارة التي قد تشهد تيارات انقضاض لحظية (Inrush Currents) عند التوصيل عبر منصة جهزلي.

التميز التشغيلي والجدوى الإنشائية في التوريدات (Himel 2P 6kA MCB)

1. تحقيق أعلى معايير السلامة المهنية لشقق الإسكان

  • القاطع العمومي المثالي للشقق: يوصى بقاطع هيمل الثنائي 6kA كقاطع مدخل رئيسي للوحات توزيع الشقق السكنية والوحدات الإدارية، حيث يقدم عزلاً تاماً للكهرباء عن كامل الوحدة بما في ذلك خط التعادل.
  • الأمان المطلق للفنيين وسكان العقار: يضمن عدم وجود أي جهد راجع قد يؤدي للصعق الكهربائي أثناء عمليات الصيانة واستبدال المكونات داخل الشقة.

2. مطابقة كاملة للأكواد والمواصفات القياسية (IEC 60898-1)

  • الشهادات والاعتمادات الدولية: القاطع حاصل على شهادة المطابقة الدولية القياسية (IEC/EN 60898-1) الخاصة بقواطع الحماية للمنشآت السكنية والتجارية.
  • سهولة الاستلام الاستشاري: تضمن الاعتمادات الصريحة سرعة الفحص والقبول الفني المباشر من المهندسين الاستشاريين والمشرفين بالموقع عبر جهزلي.

3. توفير مساحات الرص بداخل لوحات التوزيع

  • العرض المدمج الدقيق (36mm): يأتي القاطع بعرض هندسي مدمج ومحدد بدقة (قطعتين بسُمك 18mm لكل قطب = 36mm إجمالي)، مما يتيح استغلالاً مثالياً لمساحة السكة القياسية داخل اللوحة.
  • التنظيم وتسهيل التوسع: يوفر مساحة كافية لتثبيت إكسسوارات حماية إضافية (مثل أجهزة الحماية من الجهد الزائد Over/Under Voltage أو أجهزة الحماية من التسرب الأرضي RCDs).

المواصفات الفنية المتقدمة وجدول المقايسات الاستشارية 📊

يقدم الجدول التالي بياناً هندسياً مفصلاً لكافة الخصائص التقنية والميكانيكية لقاطع هيمل الثنائي 6 كيلو أمبير، موضحاً الأثر التطبيقي المباشر في بيئة العمل بالموقع:
الخاصية التقنية والميكانيكيةالمواصفة القياسية المعتمدة للمنتجالأثر التطبيقي في بيئة العمل بالموقع
البراند وجهة التصنيعشركة هيمل العالمية (Himel)براند عالمي رائد يقدم حلول الحماية المعتمدة بأسعار تنافسية ممتازة.
عدد الأقطاب والتركيبثنائي القطب (2-Pole / 2P)حماية وفصل خط الفاز وخط النيوترال معاً بالتزامن بداخل الموقع عبر جهزلي.
سعة قطع التيار القصوى (Icn)6 كيلو أمبير (6kA = 6000A)أمان تام ضد التماسات الكهربائية القوية القريبة من الصواعد الرئيسية بالموقع.
منحنى الفصل المعتمدمنحنى نوع سي (C-Curve القياسي)ملاءمة تامة للأحمال المنزلية، التكييفات، البرايز، وشبكات الإنارة عبر جهزلي.
جهد التشغيل الإسمي (Ue)230/400 فولت تيار مترددالتوافق الكامل مع شبكات التوزيع منخفضة الجهد أحادية الطور بالموقع.
جهد العزل الإسمي (Ui)500 فولت تيار مترددعزل فيزيائي ممتاز يمنع حدوث القفز الكهربائي بين الأقطاب والواجهة.
جهد تحمل الصدمة الإسمي (Uimp)4 كيلو فولت (4kV)قدرة فائقة على امتصاص قفزات الجهد المفاجئة الناتجة عن اضطرابات الشبكة.
درجة الحماية الخارجيةتصنيف IP20 للأجزاء الظاهرةحماية تامة لأصابع الفنيين من خطر الصعق أو التلامس غير المقصود عبر جهزلي.
نوعية أطراف التوصيلنفق كبسي محمي بمسمار ثقيليضمن إحكام ربط كابلات التغذية ومنع حدوث أي تفكك أو سخونة بالموقع.
طريقة التثبيت الميكانيكيعلى سكة حديد قياسية دين رايل (DIN-Rail 35mm)تركيب وسحب سريع وسهل داخل جميع لوحات التوزيع القياسية.

المقارنة الهندسية: سعة القطع 6kA مقابل سعة القطع 4.5kA و 10kA (القواطع الثنائية)

┌───────────────────────────────┬───────────────────────────────┬───────────────────────────────┬───────────────────────────────┐
│       وجه المقارنة            │     القواطع الاقتصادية (4.5kA) │    قاطع هيمل الثنائي (6kA)    │     قواطع الصواعد (10kA)      │
├───────────────────────────────┼───────────────────────────────┼───────────────────────────────┼───────────────────────────────┤
│ سعة كبح القصر (Short Circuit) │ محدودة (للتطبيقات البسيطة)    │ متوازنة وممتازة (6,000A)      │ فائقة جداً (10,000A)          │
│ موقع التركيب الموصى به        │ الدوائر الفرعية النهائية      │ لوحات التوزيع الفرعية والعمومية│ اللوحات الرئيسية عند المحولات │
│ الجدوى الاقتصادية             │ منخفضة التكلفة الأوليّة        │ التوازن الأفضل بين التكلفة والأمان│ ميزانية أعلى للمشاريع الضخمة  │
│ الاعتماد الاستشاري            │ غير مقبول في بعض المقايسات    │ معتمد ومقبول واسع النطاق      │ الخيار الأساسي للمباني الضخمة  │
└───────────────────────────────┴───────────────────────────────┴───────────────────────────────┴───────────────────────────────┘

تطبيقات وحالات استخدام القاطع بالموقع (Field Application Cases)

  1. الدوائر الرئيسية لوحدات الإسكان والفلل: يُستخدم كقاطع دخل رئيسي في لوحات الشقق لضمان العزل المزدوج الكامل عند إيقاف التشغيل أو التردد الحراري.
  2. دوائر الأجهزة الكهربائية ذات الاستهلاك المرتفع (سخانات المياه والتكييفات): يوفر حماية مزدوجة محكمة تمنع خطورة بقاء خط التعادل متصلاً عند حدوث تلف في الأجهزة.
  3. دوائر الأماكن الرطبة (المطابخ والحمامات): يضمن الفصل الكامل منع حدوث أخطار التسريب الأرضي وتأمين مستخدمي المكان عبر منصة جهزلي.

التوجيهات الهندسية لتركيب وصيانة القاطع بالموقع

‫1.التثبيت الميكانيكي ومحاذاة المجرى:‏35mm DIN-Rail Installation.

قم بركب القاطع الثنائي على مجرى DIN-Rail القياسي داخل اللوحة مع التأكد من إحكام ثبات المشبك الخلفي المطور، واضمن ترك مسافات تهوية بينية مناسبة للتشتيت الحراري الطبيعي.

‫2.توصيل الكابلات وعزم الربط:‏Tightening Torque Verification.

أدخل كابل الفاز وكابل النيوترال في الفتحات النفقية المخصصة، واستخدم مفتاح العزم لتأمين الربط بالقيم الموصى بها مصنعياً (عادة 2 إلى 2.5 نيوتن.متر) لمنع السخونة الناتجة عن ارتخاء الأسلاك.

‫3.الفحص البصري واختبار الجهد:‏Visual & Electrical Testing.

تأكد من حركة الذراع الموحد والتأكد من تمام الفصل والتشغيل السليم، واختبر التوصيل بواسطة الفولتمتر للتأكد من انقطاع الجهد عن القطبين تماماً قبل إغلاق واجهة اللوحة عبر منصة جهزلي.

الخاتمة الهندسية والاستشارية للمنتج

عندما تباشرين مراجعة المخططات التنفيذية وتعتمدين خيارات الحماية الرئيسية للشقق والدوائر الحساسة التي تتطلب فصلاً وعزلاً كاملاً ومتزامناً لخطوط الفاز والنيوترال مع أعلى درجات المناعة ضد التماسات، فإن مفتاح أوتوماتيك ثنائي سعة القطع 6 كيلو أمبير من هيمل (Himel 2P 6kA MCB) يقدم الحل الهندسي الأكثر أماناً، والاعتمادية الأطول عمراً، والوفر المالي الأذكى للمشروع.
إن هذا القاطع يوفر منظومة أمان متكاملة تضمن استقرار الشبكة وتمنع الأعطال المكلفة، وتضمنين توريده بكافة اعتماداته ومواصفاته القياسية عن طريق شريككِ الاستراتيجي للتوريدات المعتمدة منصة جهزلي.
