نظام الغالق الميكانيكي طراز FR4 – هيمل

نطاق السعر: من ⁦2.670,00 EGP⁩ خلال ⁦3.700,00 EGP⁩

الآلية الفيزيائية والقدرة المناورية للغالق الميكانيكي FR4 من هيمل

يُعتبر الغالق الميكانيكي طراز FR4 من هيمل المكون الحمائي الهندسي الأول المسؤول عن إدارة العلاقة الفيزيائية التبادلية بين مفاتيح التحكم الكبرى بداخل لوحات القوى بداخل الموقع. تكمن الأهمية الاستراتيجية لهذا الطراز في قدرته العالية على تحمل قوى الدفع الميكانيكية العنيفة الناتجة عن كويلات الكونتاكتورات ذات القدرات الكبيرة، حيث يعمل كمذكرة أمان ميكانيكية تستحيل معها حركة فك الكونتاكتور الثاني إذا كان الأول قد أتم مشواره الحركي للداخل، مما يوفر حماية نهائية ومستقلة تماماً عن نجاح أو فشل دوائر الإنترلوك الكهربائية التقليدية بداخل الموقع عبر منصة جهزلي.

تعتمد الآلية الفيزيائية للغالق FR4 على عمود تحويل داخلي مصنع من سبائك صلبة فائقة المقاومة، يتم تركيبه ومحاذاته بدقة متناهية بين مجاري الحركة الجانبية للكونتاكتورات. فور انجذاب القلب المغناطيسي لأحد الأطراف، يتحرك لسان القفل في كسر من الثانية ليغلق نفق الحركة المقابل بشكل محكم، مما يمنع حدوث أي تلامس عرضي أو جزئي للأقطاب الرئيسية قد يتسبب في حدوث قوس كهربائي أو قصر بين مصادر الطاقة المتنافسة بداخل الموقع عبر منصة جهزلي.

يتم تصنيع الهيكل الخارجي للغالق FR4 من مركب بوليمري معالج ضد الصدمات الميكانيكية والاهتزازات المستمرة ومتغيرات الرطوبة الصناعية الشائعة في مصانع الحديد والصلب ومحطات معالجة المياه. يساهم هذا التصميم المتقن وخفيف الوزن في تمكين الفنيين من دمج الغالق مع الكونتاكتورات بكل سهولة وسرعة فائقة دون الحاجة لأدوات تعديل معقدة، مما يضمن الحفاظ على الاعتمادية الهندسية ومطابقة أعلى مواصفات الأمان العالمية في المشروعات الاستراتيجية الكبرى بداخل المشروع عبر منصة جهزلي.

منتجات موثوقة
دفع آمن
دعم فني
شحن موثوق
طلبك محمي ويمكنك مراجعة تفاصيله قبل إتمام الدفع.
بيانات المنتج الموثقة

المواصفات الفنية

عرض موحد ومنظم لبيانات إدخال المنتج المراجعة ومواصفات المنتجات على جهزلي.

For Contactors
120-225 امبير، 265-400 امبير، 500-630 امبير
العلامة التجارية
شركة هيمل العالمية - طراز FR4 الأصلي
نوع وطبيعة القفل
غالق ميكانيكي تبادلي (Mechanical Interlock Block)
خامة المكونات الداخلية
سبائك فولاذية صلبة ومقاومة للالتواء
البنية والغلاف الخارجي
بوليمر هندسي عالي الكثافة ومقاوم للحرارة
نظام وطريقة التثبيت
دمج جانبي منزلق ومباشر بين الشاسيهات
العمر الافتراضي الميكانيكي
ملايين دورات التحويل المتبادل الناجح
الاعتمادات والشهادات الدولية
مطابق بالكامل للمواصفات القياسية (IEC 60947-4-1)

الوصف

الموسوعة التشغيلية والهندسية الكبرى: الآلية الفيزيائية والقدرة المناورية للغالق الميكانيكي FR4 من هيمل (Himel FR4 Mechanical Interlock Block)

مقدمة هندسية موسعة: فلسفة الحظر الفيزيائي المطلق في دوائر التحويل الآلي للأحمال

تُمثل أنظمة التحويل الآلي واليدوي بين المصادر (Automatic & Manual Transfer Switches – ATS) وتطبيقات عكس اتجاه الدوران الركيزة الأساسية لضمان استمرارية التغذية الكهربائية بالمنشآت الصناعية والمستشفيات والمباني الإدارية. في هذه الدوائر الحساسة، تكمن الخطورة الكبرى في إمكانية إغلاق كونتاكتور الشبكة وكونتاكتور المولد (أو كونتاكتورَي عكس اتجاه الدوران) في نفس اللحظة؛ حيث يؤدي أي تداخل مسارات، ولو لأجزاء الميكروثانية، إلى حدوث قصر انفجاري مباشر بين الأطوار (Phase-to-Phase Short Circuit) يترتب عليه تلف كامل للكونتاكتورات والقواطع وتوقف خطوط الإنتاج.
وعلى الرغم من الاعتماد على دوائر الإنترلوك الكهربائي عبر النقاط المساعدة (NC contacts)، إلا أن الأعطال الكهربائية أو التلاحم الميكانيكي الفجائي للملامسات الفضية بسبب تيارات القصر يجعل الإنترلوك الكهربائي وحده غير كافٍ. هنا تبرز الفلسفة الهندسية لـ الغالق الميكانيكي طراز FR4 من هيمل (Himel FR4 Mechanical Interlock Block)، والذي يقدم خط دفاع فيزيائي صلب ومستقل تماماً عن التيار والجهد، حيث يمنع الحركة الميكانيكية للكونتاكتور المجاور في حال لقط الكونتاكتور الأول، مما يوفر أقصى درجات الأمان الإنشائي والتشغيلي بالموقع عبر منصة جهزلي.

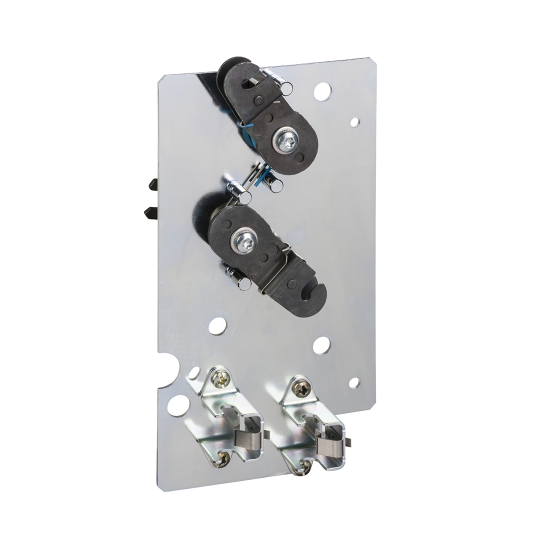

نظام الغالق الميكانيكي طراز FR4 - هيمل

التحليل الهيكلي ومكونات الأمان للغالق الميكانيكي هيمل FR4

              ┌─────────────────────────────────────────────────────────┐
              │    الهيكل ومكونات الأمان للغالق الميكانيكي هيمل FR4     │
              └──────────────────────────┬──────────────────────────────┘
                                         │
        ┌────────────────────────────────┼────────────────────────────────┐
        │                                │                                │
┌───────┴───────────────┐     ┌──────────┴─────────────┐     ┌────────────┴───────────┐
│ لسان حظر فولاذي        │     │ بدن بوليمري مدمج       │     │ مشابك تعشيق جانبية     │
│ (Heat-Treated Pin)    │     │(Heavy-Duty Polymer)    │     │ (Self-Aligning Clips)  │
└───────────────────────┘     └────────────────────────┘     └────────────────────────┘

1. لسان حظر فولاذي معالج حرارياً (Heat-Treated Steel Interlock Pin)

  • صد فيزيائي هائل ومقاومة للالتواء: يحتوي الميكانيزم الداخلي للغالق على لسان حظر فيزيائي مصنوع من سبائك الفولاذ المعالج حرارياً والمقاوم لقوى القص والانحناء الشديدة.
  • عرقلة الحركة ومنع اللقط: عند انجذاب غاطس الكونتاكتور الأول، يندفع لسان الحظر الفولاذي فوراً ليعترض مسار حركة غاطس الكونتاكتور المقابل، مما يوفر عزم صد فيزيائي هائل يقاوم قوى الجذب المغناطيسي العنيفة للكونتاكتورات الضخمة ويمنع لقطها كلياً بداخل الموقع عبر منصة جهزلي.

2. بدن بوليمري مدمج فائق الصلابة (Heavy-Duty Compact Polymer Housing)

  • حماية وعزل كامل: صُنع الغلاف الخارجي من بوليمرات هندسية مقواة عالية الكثافة والمقاومة للاحتكاك والصدمات الحرارية.
  • الحماية ضد الملوثات الصناعية: يحمي الميكانيزم الداخلي بدقة من الأتربة الصناعية الناعمة والرايش المعدني المتطاير والغازات المتأينة، مما يحافظ على سلاسة الحركة الميكانيكية بداخل اللوحة بالموقع عبر منصة جهزلي.

3. مشابك تعشيق جانبية ذات محاذاة تلقائية (Self-Aligning Mounting Clips)

  • ربط وثيق وتلاحم محكم: صُمم الغالق FR4 بمشابك تعشيق جانبية ذاتية التوجيه والمحاذاة تتطابق 100% مع التجاويف المصنعية الجانبية لشاسيهات كونتاكتورات هيمل المعتمدة.
  • تثبيت فيزيائي مستقر: تضمن المشابك تلاحماً فيزيائياً محكماً يمنع أخطاء التوجيه أو تخلخل المكونات تحت تأثير الاهتزازات الديناميكية المتكررة بالموقع عبر منصة جهزلي.

الآلية الفيزيائية لعمل الغالق الميكانيكي FR4 (Kinematic Interlock Operation)

تعتمد الآلية التشغيلية للغالق الميكانيكي هيمل FR4 على مبدأ الإزاحة الميكانيكية التبادلية الصارمة (Reciprocating Pin Mechanism):
[تغذية كويل الكونتاكتور الأول] ──> [انجذاب الغاطس لأسفل] ──> [اندفاع لسان الحظر الفولاذي]
                                                                          │
[حظر فيزيائي مطلق للكونتاكتور الثاني] <─── [إغلاق مسار حركة الغاطس] <───────┘
  1. الوضع الحر (Neutral Position): عند توقف كلا الكونتاكتورين، يكون لسان الحظر الفولاذي في وضعية الحياد الوسطية، مما يتيح لأيٍّ منهما اللقط بحرية عند ورود أول إشارة تشغيل.
  2. اللقط المباشر وقفل المسار: عند تغذية كويل الكونتاكتور الأول، يهبط غاطسه الميكانيكي ليحرك ميكانيزم الإزاحة؛ فيندفع لسان الحظر الفولاذي فوراً ليغلق مسار غاطس الكونتاكتور المجاور.
  3. الحظر المطلق (Block & Hold): في حال ورود أمر تشغيل للكونتاكتور المجاور أثناء عمل الأول، يصطدم غاطسه فوراً بلسان الحظر الفولاذي الصلب ويتوقف ميكانيكياً عن التلامس، مانعاً حدوث أي قصر بين الأطوار بالموقع عبر منصة جهزلي.

التميز التشغيلي والجدوى الإنشائية في التوريدات (Himel FR4 Interlock)

1. حماية نهائية ضد الأخطاء البشرية والبرمجية

  • حماية ميكانيكية مستقلة: يوفر الغالق FR4 حماية ميكانيكية نهائية ومستقلة تماماً عن نجاح أو فشل الإنترلوك الكهربائي؛ فحتى في حالات خطأ البرمجة، أو انهيار ريليات التحكم، أو حدوث تلاحم لفحمات الباور المباشرة، يظل الحظر الفيزيائي قائماً ومطلقاً بالموقع عبر منصة جهزلي.

2. توافق هيكلي تام مع شاسيهات هيمل

  • الحفاظ على الأبعاد القياسية: صُممت الكتلة الميكانيكية طراز FR4 بأبعاد هندسية مدمجة تتيح الدمج الجانبي المباشر بين شاسيهات الكونتاكتورات دون إشغال مساحات إضافية غير مبررة داخل خلايا التحكم أو زيادة عمق اللوحات بالموقع عبر منصة جهزلي.

3. صلابة ميكانيكية ممتدة لملايين الدورات

  • صمود ميكانيكي طويل الأمد: صُممت سبائك لسان الحظر والبدن البوليمري لتحمل عمليات التبديل التناوبية السريعة والمستمرة بداخل خطوط الإنتاج دون تراجع في دقة الفصل أو حدوث تآكل ميكانيكي عبر منصة جهزلي.

المواصفات الفنية المتقدمة وجدول المقايسات الاستشارية 📊

يقدم الجدول التالي بياناً هندسياً مفصلاً لكافة الخصائص التقنية والميكانيكية للغالق الميكانيكي هيمل طراز FR4:
الخاصية التقنية والميكانيكيةالمواصفة القياسية المعتمدة للمنتجالأثر التطبيقي في بيئة العمل بالموقع
البراند والتوافق الهيكليشركة هيمل العالمية – طراز FR4 الأصليمطابقة ميكانيكية كاملة تضمن استعادة أعلى معدلات الأمان المصنعي.
نوع وطبيعة القفلغالق ميكانيكي تبادلي (Mechanical Interlock Block)حظر ميكانيكي حتمي يمنع اللقط المتزامن لكونتاكتورين بداخل الموقع عبر جهزلي.
خامة المكونات الداخليةسبائك فولاذية صلبة ومقاومة للالتواءصمود فيزيائي ممتاز يقاوم قوى الدفع الجافة والعنيفة للفكوك المغناطيسية.
البنية والغلاف الخارجيبوليمر هندسي عالي الكثافة ومقاوم للحرارةحماية كاملة للميكانزم من الأتربة والغازات المتأينة بداخل الموقع عبر جهزلي.
نظام وطريقة التثبيتدمج جانبي منزلق ومباشر بين الشاسيهاتسهولة فائقة في أعمال التجميع والربط وتقليص أزمنة توقف خطوط الإنتاج.
العمر الافتراضي الميكانيكيملايين دورات التحويل المتبادل الناجحديمومة تشغيلية طويلة تخفض من نفقات شراء قطع الغيار عبر جهزلي.
الاعتمادات والشهادات الدوليةمطابق بالكامل للمواصفات القياسية (IEC 60947-4-1)قبول واعتماد فوري للمنتج في المقايسات والمشروعات الحكومية بالموقع.

المقارنة الهندسية: طراز الغالق FR4 مقابل الغوالق التقليدية

وجه المقارنةالغالق الميكانيكي هيمل FR4الغوالق الميكانيكية التقليدية
خامة لسان الحظرسبائك فولاذية معالجة حرارياًبلاستيك أو بوليمر عادي قابل للتآكل
آلية التثبيتمشابك ذاتية المحاذاة والكبس المباشرمسامير وبراغي تثبيت تتطلب تعديلاً
المقاومة للملوثاتبدن بوليمري مدمج ومغلق تماماًهيكل مفتوح يسمح بدخول الأتربة والرايش
الاعتمادية التشغيليةملايين دورات تحويل دون انحراف ميكانيكيتراجع في دقة الحظر بعد فترات تشغيل قصيرة

تطبيقات وحالات استخدام الغالق FR4 بالموقع (Field Application Cases)

  1. لوحات التحويل الآلي واليدوي (ATS / MTS Panels): يُركب الغالق FR4 بين كونتاكتور الشبكة وكونتاكتور المولد الاحتياطي لمنع التماس الفازات والانفجارات الناتجة عن تداخل المصادر.
  2. دوائر عكس اتجاه دوران المحركات (Reversing Motor Starters): يُستخدم في دوائر التحكم المباشر لعكس الحركة (يمين/يسار) للمحركات الكبيرة وضمان الفصل الفيزيائي بين الاتجاهين.
  3. أنظمة التبديل التناوبي للمضخات (Pump Changeover Systems): يضمن عدم عمل مضختين على نفس الخط في وقت واحد وتأمين العمل التبادلي بداخل اللوحة بالموقع عبر منصة جهزلي.

خطوات فحص وإصلاح وتثبيت الغالق الميكانيكي FR4 بالموقع

تنبيه سلامة كهربائية
يجب إيقاف وتأمين كافة مصادر القوة والتحكم الرئيسية (LOTO – Lockout/Tagout) والتأكد من انعدام الجهد تماماً بواسطة جهاز القياس قبل البدء في تركيب أو فحص الغالق الميكانيكي.
‫1.محاذاة وتثبيت الغالق الجانبي (Side Alignment & Snap-on):‏الخطوة الأولى.

ثبّت الغالق الميكانيكي FR4 بين الشاسيهين الجانبيين للكونتاكتورين عبر تبييت مشابك التعشيق ذاتية المحاذاة في التجاويف المخصصة حتى سماع صوت القفل.
Verification: التأكد يدوياً من ثبات البدن البوليمري المصمت وانعدام أي اهتزاز أو الفجوات بين الشاسيهين.
‫2.فحص القفل الميكانيكي التبادلي (Manual Push Test):‏الخطوة الثانية.

افحص القفل ميكانيكياً (والكهرباء مفصولة تماماً): اضغط غاطس الكونتاكتور الأول لأسفل بيديك وحاول ضغط غاطس الكونتاكتور الثاني باليد الأخرى في نفس اللحظة.
Verification: يجب أن يتحرك الكونتاكتور الأول بحرية بينما يظل غاطس الكونتاكتور الثاني مقفولاً وممتنعاً عن الحركة تماماً بواسطة لسان الحظر الفولاذي.
‫3.عكس الاختبار والفحص الكهربائي التأكيدي:‏الخطوة الثالثة.

كرر الضغط اليدوي على غاطس الكونتاكتور الثاني أولاً وتأكد من قفل الأول، ثم أعد توصيل جهد التحكم وافحص الاستجابة مع دوائر الإنترلوك الكهربائي.
Verification: التأكد من سلاسة حركة لسان الحظر الفولاذي وانعدام الاحتكاك الزائد أو التعليق الميكانيكي بداخل الموقع.

الخاتمة الهندسية والاستشارية للمنتج

عندما تباشرين تصميم واعتماد دوائر التحويل الآلي للأحمال (ATS) ومنظومات عكس حركة المحركات الكبرى باستخدام كونتاكتورات هيمل العالمية، وتطالبين بأعلى مستويات الحماية الفيزيائية الصلبة والموثوقة، فإن الغالق الميكانيكي طراز FR4 من هيمل يمثل الخيار الاستشاري الأكثر كفاءة لمنع كوارث التداخل الكهربائي.
يضمن هذا الغالق حماية نهائية ضد الأخطاء البشرية والبرمجية، وتوافقاً هيكلياً تاماً مع ملايين دورات الصلابة التشغيلية، وتضمنين توريده بكافة اعتماداته القياسية الرسمية عن طريق شريككِ الاستراتيجي للتوريدات المعتمدة منصة جهزلي.
