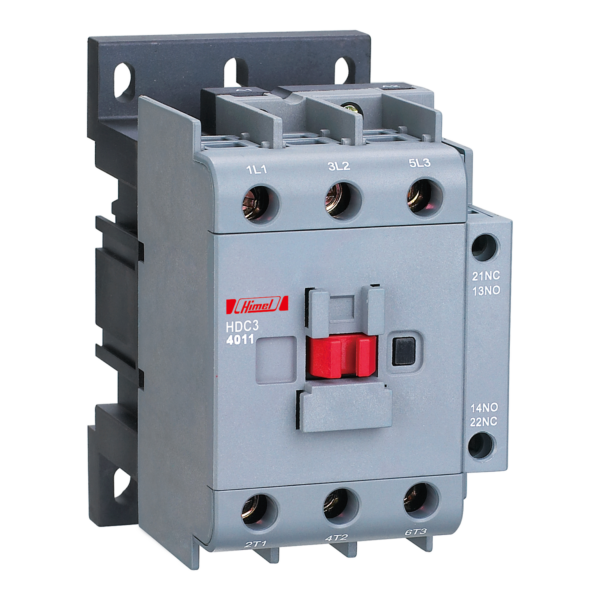

كونتاكتور سلسلة HDC3 بقوة 65 أمبير وقدرة 30 كيلو وات (40 حصان) – هيمل
السعر الأصلي هو: 5.412,00 EGP.4.228,00 EGPالسعر الحالي هو: 4.228,00 EGP.
الآلية الفيزيائية والقدرة المناورية لكونتاكتور هيمل HDC3 بقوة 65 أمبير
يُعتبر كونتاكتور هيمل HDC3 بقوة 65 أمبير وقدرة 30 كيلو وات الركيزة الأساسية المصممة لدوائر القوى في التطبيقات التي تعمل تحت تصنيف التشغيل الشاق (AC-3). تكمن الأهمية الهندسية الفائقة لهذا الكونتاكتور في توافقه المطلق مع حماية وتشغيل المحركات الحثية ثلاثية الأطوار حتى قدرة 40 حصان، مما يجعله الخيار الاستشاري الأول لتشغيل ضواغط الهواء اللولبية الضخمة (Screw Compressors)، ومضخات غاطسة لأعماق كبيرة، ومصانع الأعلاف، وخلاطات الخرسانة الجاهزة المركزية، وأنظمة التبريد التجاري ومكثفات التكييف العملاقة بداخل المصانع بداخل الموقع عبر منصة جهزلي.
تعتمد الآلية الفيزيائية لعمل الكونتاكتور على الجذب الكهرومغناطيسي الميكانيكي، حيث يتولد فيض مغناطيسي مكثف يجذب القلب الحديدي المتحرك نحو الجزء الثابت، مما يتسبب في إغلاق مفاجئ ومتزامن للأقطاب الرئيسية الثلاثة (Main Contacts) في غضون أجزاء من الملي ثانية، ممرراً الطاقة بالكامل إلى أطراف محرك الـ 40 حصان بداخل الموقع عبر منصة جهزلي.
تتميز ملامسات القوى الرئيسية في كونتاكتور هيمل 65 أمبير بصناعتها من سبيكة الفضة والنيكل الثقيلة المدعمة، والتي تمتلك مقاومة تلامس إستاتيكية بالغة الانخفاض وتتحمل بنجاح تيارات الاندفاع العنيفة (Inrush Currents) لتقويم المحركات دون حدوث تلاحم أو تشوه ميكانيكي. كما يشتمل التصميم الهيكلي على نقاط مساعدة مدمجة عالية الاستجابة لتأمين دوائر الاستمرارية (Latch Circuits)، ومحاطة بغلاف بوليمري صلب يقاوم درجات الحرارة العالية ويمنع انتشار اللهب، مما يوفر أعلى معايير السلامة المهنية بداخل المشروع عبر منصة جهزلي.
يرجى تسجيل الدخول لإرسال بلاغ عن المنتج.
المواصفات الفنية
عرض موحد ومنظم لبيانات إدخال المنتج المراجعة ومواصفات المنتجات على جهزلي.
- العلامة التجارية
- شركة هيمل العالمية - سلسلة HDC3موثق
- التيار الإسمي لفئة (AC-3)
- 65 أمبير (65A) عند جهد 380/400Vموثق
- التيار الحراري الإسمي (AC-1 / Ith)
- 80 أمبير (80A) للأحمال غير الحثيةموثق
- القدرة الحصانية والكيلو وات
- 30 كيلو وات ما يعادل 40 حصانموثق
- عدد الأقطاب وفئة العزل
- 3 أقطاب رئيسية (3-Pole / Class F)موثق
- التلامسات المساعدة المدمجة
- نقاط مساعدة مفتوحة ومغلقة مدمجة (NO + NC)موثق
- جهد العزل المقنن (Ui)
- 690 فولت تيار مترددموثق
- جهد تحمل الصدمة (Uimp)
- 8 كيلو فولت (8kV)موثق
- العمر الافتراضي الميكانيكي
- يتجاوز 8 ملايين دورة عملموثق
- العمر الافتراضي الكهربائي
- يتجاوز 1.2 مليون عملية فصل ووصلموثق
- درجة الحماية الهيكلية
- IP20 (محمي ضد تلامس الأصابع)موثق
- الشركة المصنعة
- هايمل
- فولت
- 110 فولت AC، 220V AC، 24 فولت AC، 380 VAC، 380V، 110 V، 220 V، 24 V
الاستخدامات والقطاعات
الاستخدامات
- التحكم الموثوق في تشغيل وفصل المحركات والأحمال الكهربائية بقدرة تصل إلى 30 كيلو وات في اللوحات الصناعية وأنظمة التحكم.
القطاعات
ملفات وموارد المنتج
إجابات المنتج الموثقة
إجابات تمت مراجعتها وتعتمد على بيانات المنتج الموثقة.
ما هو الاستخدام الأساسي لكونتاكتور هيمل 65 أمبير؟
يُستخدم للتحكم في تشغيل وفصل المحركات والأحمال الكهربائية بقدرة تصل إلى 30 كيلو وات في اللوحات الصناعية وأنظمة التحكم.
معلومات منتج موثقةما هي القدرة القصوى للمحركات التي يمكن تشغيلها بهذا الكونتاكتور؟
يمكنه تشغيل محركات بقدرة تصل إلى 30 كيلو وات أو ما يعادل 40 حصان بكفاءة وأمان تام.
معلومات منتج موثقةكيف يتعامل الكونتاكتور مع الشرارة الكهربائية عند فصل التيارات العالية؟
يحتوي على غرف متطورة لإطفاء القوس الكهربائي (Arc Chutes) تقوم بتشتيت وامتصاص الشرارة فورياً لحماية أقطاب التلامس من التآكل.
معلومات منتج موثقةهل يتوافق هذا الكونتاكتور مع المواصفات الصناعية العالمية؟
نعم، تم تصنيعه واختباره بالكامل ليطابق أحدث المعايير والمواصفات الدولية (IEC) الخاصة بأمان معدات الجهد المنخفض.
معلومات منتج موثقةما هي المواد المصنوعة منها نقاط التلامس الرئيسية في هذا الموديل؟
تُصنع نقاط التلامس من سبائك فضية عالية النقاوة لضمان توصيل كهربائي ممتاز وتقليل الفقد الحراري لأقصى درجة.
معلومات منتج موثقة- الوصف
- التقييمات
الوصف
الموسوعة التشغيلية والهندسية الكبرى: الآلية الفيزيائية والقدرة المناورية لكونتاكتور هيمل HDC3 بقوة 65 أمبير (Himel HDC3 65A Contactor)
مقدمة هندسية موسعة: فلسفة التحكم والمناورة الكهرومغناطيسية في أحمال المحركات الثقيلة

التحليل الهيكلي ومكونات الأمان لكونتاكتور هيمل HDC3 65 أمبير
┌─────────────────────────────────────────────────────────┐
│ الهيكل ومكونات الأمان لكونتاكتور هيمل HDC3 65A │
└──────────────────────────┬──────────────────────────────┘
│
┌────────────────────────────────┼────────────────────────────────┐
│ │ │
┌───────┴───────────────┐ ┌──────────┴─────────────┐ ┌────────────┴───────────┐
│ ملامسات فضية ثقيلة │ │ غلاف بوليمري صلب │ │ غرف إطفاء شرارة مجزأة │
│ (Heavy Duty Contacts) │ │ (V0 Self-Extinguishing)│ │ (Segmented Arc Chutes) │
└───────────────────────┘ └────────────────────────┘ └────────────────────────┘
1. ملامسات رئيسية ثلاثية الأقطاب من الفضة الثقيلة (Heavy Duty Contacts)
- سبائك الفضة المتقدمة (Silver-Alloy Contacts): تحتوي نقاط التلامس الرئيسية للقوة على نسبة عالية من الفضة النقية المعالجة بأكاسيد النيكل والقصدير (Silver-Tin Oxide / Silver-Nickel)، مما يمنع تفحمها ويضمن موصلية كهربائية ممتازة ومقاومة انتقالية ضئيلة جداً (Contact Resistance).
- تفتيت القوس ومنع التفحم الكربوني: عند الفصل تحت الأحمال الحثية الشديدة (مثل محركات 40 حصان والضواغط اللولبية)، يتولد قوس كهربائي حراري عالي. تعمل خامة الفضة الثقيلة بالتعاون مع غرف الإخماد المدمجة على إخماد الشرر بسرعة فائقة، مما يمنع ظاهرة التفحم الكربوني أو التصاق الملامسات (Contact Welding) بالموقع عبر منصة جهزلي.
2. غلاف حماية بوليمري صلب ومقاوم للصدمات (V0 Self-Extinguishing)
- أعلى معايير السلامة ضد الحرائق (UL94 V0): صُنع الغلاف الخارجي وقواعد المكونات من بوليمرات هندسية مقواة غير قابلة للاشتعال الذاتي، وتتمتع بخاصية الإطفاء الذاتي في حال نشوب حريق أو تفريغ حراري شديد.
- العزل الفيزيائي بين الأطوار: يوفر الغلاف حواجز عازلة سميكة ومبنية بعناية بين الأقطاب المتجاورة لمنع حدوث التماسات بين الأطوار (Phase-to-Phase Faults)، فضلاً عن قدرته العالية على تحمل الصدمات الميكانيكية والإجهادات الحرارية داخل اللوحة.
3. غرف إطفاء شرارة متطورة ومجزأة ومزودة بصفائح تبريد (Segmented Arc Chutes)
- التبريد السريع للقوس الكهربائي: تُقسم غرف الإطفاء القوس الكهربائي المتولد أثناء الفصل إلى أقواس مجهرية صغيرة عبر صفائح فولاذية متوازية ومعزولة تعمل على سحب الحرارة فوراً.
- حماية الأجزاء الداخلية تحت أحمال الـ 40 حصان: تضمن عملية الإخماد السريعة منع التآكل الحراري للملامسات والأسطح البوليمرية المجاورة أثناء فصل قطع التيار العالي، مما يحافظ على الكفاءة التشغيلية الميكانيكية والكهربائية للقاطع بالموقع عبر منصة جهزلي.
الآلية الفيزيائية لعمل الكونتاكتور (Electromagnetic Physical Operation)
[تغذية كويل التحكم A1-A2] ──> [نشوء مجال مغناطيسي] ──> [جذب النواة المتحركة Armature]
│
[تشغيل المحرك/الحمل] <── [تغيير حالة نقاط المساعدة] <── [إغلاق الملامسات الرئيسية]
- نشوء المجال المغناطيسي: عند إعطاء أمر التشغيل وإمرار جهد التحكم عبر طرفي الملف (A1 – A2)، يتولد مجال كهرومغناطيسي قوي داخل النواة الحديدية الثابتة (Fixed Core).
- جذب النواة المتحركة: يتغلب المجال المغناطيسي فوراً على قوة النابض الخلفي (Return Spring)، جاذباً الجزء المتحرك (Movable Armature) لأسفل بسرعة فائقة وتزامن صلب.
- إغلاق نقاط القوة والمساعدة: تتسبب الحركة الخطية للنواة في إغلاق الملامسات الرئيسية الثلاثة (NO Main Contacts) في نفس اللحظة، مما يوصل التيار إلى المحرك بقدرة 30kW (40HP)، وفي الوقت نفسه تتغير حالة النقاط المساعدة المدمجة (NO/NC) لتغذية دوائر البيان والاستمرار.
- الفصل الميكانيكي السريع: عند انقطاع جهد التحكم عن الكويل، يزول المجال المغناطيسي فوراً، ليدفع النابض النواة والملامسات إلى وضعيتها الأولى خلال أجزاء من الملي ثانية، قاطعاً التيار ومشتتاً الشرارة عبر غرف الإخماد عبر منصة جهزلي.
التميز التشغيلي والجدوى الإنشائية في التوريدات (Himel HDC3 65A)
1. التثبيت المزدوج الفوري والموفر للمساحة
- التركيب المرن (DIN-Rail & Screw Mount): يدعم الكونتاكتور التثبيت المباشر والسريع على سكك التثبيت القياسية (DIN-Rail 35mm)، كما يوفر فتحات تثبيت خلفية لربطه بالمسامير على الصينية المعدنية للوحة.
- الأبعاد المدمجة: يُتيح تصميمه المدمج استغلالاً مثالياً للمساحات داخل لوحات التوزيع الفرعية ومراكز التحكم (MCC)، مما يتيح تجميع عدد أكبر من مكونات التحكم في مساحة أصغر دون إعاقة التهوية بالموقع عبر منصة جهزلي.
2. سهولة الربط والتعشيق مع المرحلات الحرارية
- التوافق التام مع أوفرلود هيمل: صُمم كونتاكتور HDC3 65A ليتوافق ميكانيكياً وكهربائياً بنسبة 100% مع مرحلات الحماية الحرارية (Thermal Overload Relays) لحماية محركات الـ 40 حصان من ارتفاع الأمبير.
- التركيب المباشر بدون كابلات: يمكن كبس أطراف الأوفرلود مباشرة في المخارج السفلى للكونتاكتور لتكوين بادئ تشغيل مدمج (Direct-On-Line Starter – DOL) يحمي المحرك من زيادة الحمل بالموقع.
3. مطابقة تامة لأعلى شهادات واعتمادات الجودة العالمية
- المعيار القياسي الدولي (IEC/EN 60947-4-1): المنتجات صُممت واختُبرت وفقاً للمواصفة القياسية الخاصة ببادئات التشغيل والمفاتيح الكهروميكانيكية.
- القبول الاستشاري الفوري: يضمن هذا الاعتماد قبول البند فورياً من الاستشاريين في مشاريع الضواغط اللولبية وخلاطات الخرسانة الجاهزة ومضخات الحريق الكبيرة، مما يختصر زمن المراجعات الفنية عبر منصة جهزلي.
المواصفات الفنية المتقدمة وجدول المقايسات الاستشارية 📊
| الخاصية التقنية والميكانيكية | المواصفة القياسية المعتمدة للمنتج | الأثر التطبيقي في بيئة العمل بالموقع |
| البراند وسلسلة التصنيع | شركة هيمل العالمية – سلسلة HDC3 | اعتمادية براند عالمي يضمن استقرار لوحات التحكم في أصعب الظروف التشغيلية. |
| التيار الإسمي لفئة (AC-3) | 65 أمبير (65A) عند جهد 380/400V | التحكم الكامل والمستقر في المحركات حتى قدرة 30 كيلو وات (40 حصان) بداخل الموقع عبر جهزلي. |
| التيار الحراري الإسمي (AC-1 / Ith) | 80 أمبير (80A) للأحمال غير الحثية | مناورة ممتازة في دوائر الإضاءة الكثيفة والأحمال المقاومية الكبرى بالمنشأة. |
| القدرة الحصانية والكيلو وات | 30 كيلو وات ما يعادل 40 حصان | السعة النموذجية المعتمدة للضواغط اللولبية الكبيرة وخلاطات الخرسانة الجاهزة بالموقع. |
| عدد الأقطاب وفئة العزل | 3 أقطاب رئيسية (3-Pole / Class F) | حماية وعزل الفازات الثلاثة المغذية للحمل بشكل متزامن بداخل الموقع. |
| التلامسات المساعدة المدمجة | نقاط مساعدة مفتوحة ومغلقة مدمجة (NO + NC) | تتيح ربط لمبات البيان وتنفيذ الدوائر التبادلية والتشابك بامتياز عبر جهزلي. |
| جهد العزل المقنن (Ui) | 690 فولت تيار متردد | عزل فيزيائي آمن يمنع الانهيار الكهربائي والشرارات بين الأجزاء الحية. |
| جهد تحمل الصدمة (Uimp) | 8 كيلو فولت (8kV) | ثبات كامل واستجابة آمنة ضد القفزات الجهدية المفاجئة في الشبكة. |
| العمر الافتراضي الميكانيكي | يتجاوز 8 ملايين دورة عمل | ديمومة ميكانيكية فائقة تضمن صمود المنظومة لسنوات طويلة دون صيانة دورية. |
| العمر الافتراضي الكهربائي | يتجاوز 1.2 مليون عملية فصل ووصل | صمود ملامسات الفضة تحت الحمل الكامل لفترات تشغيل طويلة بالموقع. |
| درجة الحماية الهيكلية | IP20 (محمي ضد تلامس الأصابع) | حماية الفنيين والمشغلين من ملامسة الأجزاء الحية المكهربة أثناء الفحص. |
المقارنة الهندسية: التدرج التشغيلي لسلسلة كونتاكتور هيمل HDC3 (40A, 50A, 65A)
| وجه المقارنة | HDC3 40A | HDC3 50A | HDC3 65A |
| التيار الإسمي (AC-3) | 40 أمبير | 50 أمبير | 65 أمبير |
| الحمل الأومي (AC-1) | 60 أمبير | 80 أمبير | 80 أمبير |
| القدرة الكيلو وات (kW) | 18.5 كيلو وات | 22 كيلو وات | 30 كيلو وات |
| القدرة الحصانية (HP) | 25 حصان | 30 حصان | 40 حصان |
| مجال الاستخدام الرئيسي | خطوط تبريد ومضخات عميقة | كسارات وخلاطات ومضخات حريق | ضواغط لولبية وخلاطات خرسانة جاهزة |
تطبيقات وحالات استخدام الكونتاكتور بالموقع (Field Application Cases)
- الضواغط اللولبية الكبيرة (Screw Compressors): تتطلب ضواغط الهواء والغاز اللولبية في المصانع مناورة كهروميكانيكية شاقة ومستمرة تحت أحمال حثية عالية، وهو ما يحققه كونتاكتور HDC3 65A بقدرة 40 حصان وملاءمة تامة لفئة AC-3.
- خلاطات الخرسانة الجاهزة ومحطات الخلط (Batching Plants): يتيح الكونتاكتور التشغيل والاستمرار المستقر لمحركات الخلاطات الكبرى مع تحمل العمليات المتكررة وتيارات البدء العالية في البيئات الإنشائية القاسية.
- دوائر النجمي-دلتا للمحركات الكبيرة (Star-Delta Starters): يُستخدم الكونتاكتور 65A ككونتاكتور رئيسي (Main Contactor) أو كونتاكتور دلتا (Delta Contactor) في دوائر بدء التشغيل المحسنة للمحركات الكبيرة لتقليل تيار البدء بداخل الموقع عبر منصة جهزلي.
خطوات فحص وإصلاح أعطال الكونتاكتور بالموقع
الخاتمة الهندسية والاستشارية للمنتج
