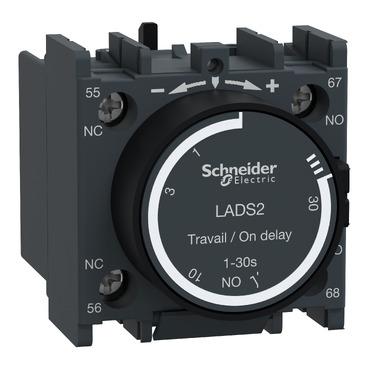

تايمر هوائي STAR-DELTA 30sec – شركة شنايدر إلكتريك

الوصف

الدليل الشامل لتايمر تيسييس ديكا الهوائي من شنايدر إلكتريك: المعمارية الفيزيائية، المواصفات، وآليات التشغيل

نقاط التحكم المساعدة وبنية التوصيل المتينة

تبديل وضعية نقاط التحكم المساعدة

عند اكتمال الزمن المضبوط تماماً وانقضاء فترة التأخير المحددة، يقوم الميكانيزم الداخلي بتبديل وضعية نقاط التحكم المساعدة المدمجة ذات الكفاءة العالية:

• النقطة المفتوحة طبيعياً: تتحول من وضعية الفتح إلى وضعية الغلق لتمرير تيار التحكم للخط التالي أو لتشغيل مرحلة جديدة في دائرة القوى.

• النقطة المغلقة طبيعياً: تتحول من وضعية الغلق إلى وضعية الفتح لقطع الإشارة عن الدائرة الحالية أو إيقاف مرحلة سابقة.

أطراف الربط اللولبية المتينة

يتميز هذا الطراز المطور من عائلة ديكا بأطراف توصيل ذات مسامير ربط لولبية متينة للغاية. تضمن هذه الأطراف تثبيتاً حديدياً للأسلاك ومقاومة تامة للاهتزازات الميكانيكية المستمرة الناتجة عن عمل المحركات الكبيرة بداخل الموقع عبر منصة جهزلي.

جدول المواصفات الفنية ووظائفها

المميزات والعيوب الموضوعية

المميزات الأساسية:

• اعتمادية ميكانيكية عالية: لا يتأثر بانقطاع التيار المفاجئ أو التغيرات في الجهد الكهربائي مقارنة بالتايمرات الرقمية.

• سهولة التركيب: يتم تعشيقه مباشرة على واجهة كونتاكتورات شنايدر دون الحاجة لمساحات إضافية باللوحة.

• دقة الضبط: بكرة معايرة واضحة ومدرجة تتيح ضبط الوقت المطلوب بيسر وسهولة.

• عمر افتراضي طويل: مكونات ميكانيكية مصممة لتحمل ملايين دورات التشغيل.

العيوب والقيود:

• نطاق زمن محدود: يقتصر عادة على النطاقات القصيرة مثل ثلاثين ثانية ولا يناسب التطبيقات التي تتطلب ساعات أو أياماً من التأخير.

• التوافق الحصري: مصمم خصيصاً ليتناسب ميكانيكياً مع سلاسل محددة من كونتاكتورات شنايدر.

الاستخدامات المناسبة وغير المناسبة

الاستخدامات المناسبة والمثالية:

• دوائر تشغيل المحركات بطريقة النجمة ودلتا لتحديد زمن الانتقال بدقة.

• خطوط الإنتاج والسيور الناقلة التي تتطلب تأجيلاً زمنياً قصيراً بين تشغيل محرك وأخر.

• لوحات التحكم في المضخات لمنع التشغيل المتزامن اللحظي وتقليل الأحمال على شبكة الكهرباء.

• التطبيقات الصناعية التي تعمل في بيئات ذات تشويش كهرومغناطيسي عالي.

الاستخدامات غير المناسبة:

• التطبيقات التي تتطلب أزمنة تأخير طويلة جداً بالدقائق أو الساعات حيث تتطلب تايمرات إلكترونية أو رقمية مخصصة.

• التركيب على كونتاكتورات من ماركات تجارية أخرى غير متوافقة هندسياً مع نظام التثبيت الأمامي.

طريقة التشغيل، التركيب، وتعليمات الأمان

خطوات التركيب السليم:

1. قطع التيار الكهربائي تماماً عن لوحة التوزيع وقاطع التحكم الرئيسي قبل البدء في أي أعمال تركيب لضمان السلامة.

2. التأكد من نظافة واجهة الكونتاكتور الرئيسي وخلوها من الأتربة أو الشوائب.

3. إدخال تايمر الهواء في مكان التعشيق المخصص على واجهة الكونتاكتور والضغط برفق حتى يستقر في مكانه بثبات.

4. تدوير بكرة المعايرة الأمامية لضبط الزمن المطلوبة بدقة مثل عشر ثوانٍ.

5. توصيل أسلاك دائرة التحكم بأطراف التوصيل المساعدة وإحكام ربط المسامير اللولبية بقوة.

تعليمات الأمان والتحذيرات:

تحذير كهربائي خطير: يُحظر تماماً محاولة فك أو تركيب التايمر أو تعديل أطراف التوصيل أثناء مرور التيار الكهربائي بالشبكة، حفاظاً على الأرواح ومنع حدوث أي قصر كهربائي.

الصيانة، التنظيف، وإطالة العمر الافتراضي

• والفحص الدوري للمسامير: مراجعة إحكام ربط مسامير أطراف التوصيل كل فترة زمنية لتجنب حدوث مقاومة انتقالية ناتجة عن الاهتزاز.

• والنظافة العامة: إزالة الغبار والأتربة المتراكمة حول صمام الهواء وبكرة المعايرة باستخدام هواء مضغوط جاف لضمان دقة حركة المكبس الداخلي.

• ومراقبة الأداء: إجراء اختبار زمني دوري للتأكد من مطابقة الوقت الفعلي للفصل مع التدريج المحدد على البكرة.

نصائح هامة قبل الشراء

• ومراجعة النطاق الزمني: تأكد من أن نطاق الثلاثين ثانية يغطي بدقة المتطلبات الفنية لدائرتك الكهربائية.

• ومطابقة الكونتاكتور: تحقق من توافق رقم موديل التايمر مع سلسلة الكونتاكتور الرئيسي لديك لضمان التعشيق الميكانيكي السليم.

• وشراء المنتجات الأصلية: احرص على اقتناء القطع الأصلية لضمان كفاءة صمام الهواء الداخلي ودقة الأزمنة المعايرة.

الخلاصة الشاملة

يُعد تايمر تيسييس ديكا الهوائي من شنايدر إلكتريك الحل الأمثل والموثوق للتحكم الزمني الميكانيكي في اللوحات الصناعية. بفضل تكنولوجيا كبح الهواء المستقرة، وبكرة المعايرة الدقيقة، وبنية التوصيل المتينة المقاومة للاهتزازات، فإنه يوفر أداءً تشغيلياً عالياً يحمي المعدات وينظم تتابع الأحمال بكفاءة متناهية. يمثل اقتناء هذا التايمر الأصلي عبر منصة جهزلي خطوة استراتيجية نحو بناء نظام تحكم آلي مستقر وآمن يدوم طويلاً دون أعطال مفاجئة.
