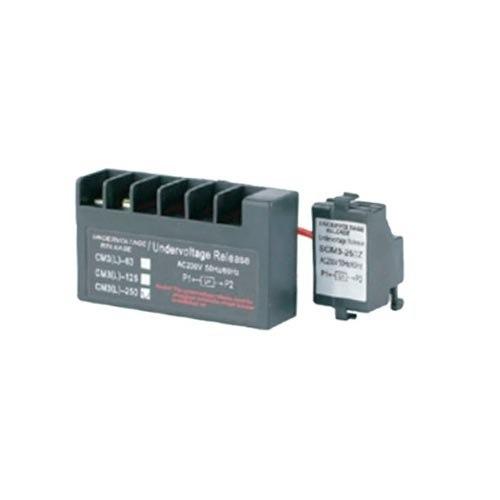

ملف انخفاض الجهد أو ملف الجهد المنخفض لقواطع الدائرة المسبوكة MCCB طراز (Under Voltage Release – MN) – ماكسجي
نطاق السعر: من 2.080,00 EGP خلال 3.720,00 EGP
الدليل الشامل والمعمارية الفيزيائية والتشغيلية الدقيقة لملف انخفاض الجهد (MN) لقواطع MCCB من ماكسجي: هندسة الحماية الذكية ضد مخاطر تذبذب وانقطاع التيار
مقدمة تعريفية بمنظومات ملف انخفاض الجهد (Under Voltage Release – MN) وأهميتها الهندسية
في بيئات التشغيل الصناعية والتجارية، لا يقتصر خطر الكهرباء على تيارات القصر أو الأحمال الزائدة وحدها، بل يمتد ليشمل مخاطر هبوط الجهد وتذبذبه المفاجئ الذي يفتك بالمحركات والمعدات الحساسة. وتأتي وحدة ملف انخفاض الجهد (Under Voltage Release – وتُعرف عالمياً برمز MN) الخاصة بقواطع الدائرة المسبوكة (MCCB) من ماركة ماكسجي (Maxge) لتلعب الدور الأبرز في مواجهة هذه التحديات، حيث تُعد الحارس الذكي والحساس الأمني الأبرز لحماية المعدات والأحمال الكهربائية من مخاطر هبوط التيار أو انقطاعه المفاجئ، وهي متوفرة حصرياً عبر منصة جهزلي. تضمن هذه الوحدة المتقدمة قطع التيار فور حدوث أي هبوط غير مأمون في الجهد لمنع وقوع الكوارث التشغيلية.
المعمارية الهندسية والفيزيائية والتشغيلية الدقيقة لملف انخفاض الجهد (MN) من ماكسجي
ميكانيكية الإبقاء المغناطيسي والاستجابة الفورية للهبوط تعتمد المعمارية الفيزيائية لوحدة (MN) على ملف كهرومغناطيسي داخلي مصمم بعناية فائقة. يعتمد هذا الملف على إبقاء القاطع الرئيسي في وضع الوصل (ON) طالما أن جهد التغذية مستقر ضمن الحدود الطبيعية (عادة بين 70% إلى 85% من الجهد المقنن)، فإذا حدث هبوط مفاجئ أو انخفاض حاد في الجهد (أقل من النسبة المحددة)، يفقد الملف مجاله المغناطيسي الحافظ ليقوم بفصل القاطع أوتوماتيكياً وفورياً، مانعاً تلف المحركات والأجهزة الحساسة نتيجة عودة الجهد بشكل مفاجئ وغير مستقر بداخل الموقع عبر منصة جهزلي. هذا التفاعل الفيزيائي الدقيق يمثل خط دفاع أول ضد أخطار الاحتراق الحراري للمحركات الكهربائية.
يرجى تسجيل الدخول لإرسال بلاغ عن المنتج.
المواصفات الفنية
عرض موحد ومنظم لبيانات إدخال المنتج المراجعة والمواصفات الأساسية في ووكومرس.
- الأمبير
- 125 أمبير، 160 أمبير، 250 أمبير، 400 أمبير، 630 أمبير، 800 أمبير، 1250 أمبير
- العلامة التجارية
- MAXGE
- الوصف
- التقييمات
الوصف
الدليل الشامل والمعمارية الفيزيائية والتشغيلية الدقيقة ل ملف انخفاض الجهد (MN) لقواطع MCCB من ماكسجي: هندسة الحماية الذكية ضد مخاطر تذبذب وانقطاع التيار
التكامل الهيكلي داخل قواطع MCCB من ماكسجي
صُمم ملف انخفاض الجهد (MN) ليتكامل ميكانيكياً وهندسياً داخل الفراغات المخصصة للملحقات الداخلية لقواطع الدائرة المسبوكة من ماكسجي، مما يضمن ثبات الأداء وسرعة الاستجابة دون التأثير على الأبعاد القياسية للوحة التوزيع الكهربائية.
هندسة التركيب والربط الميداني لملف انخفاض الجهد (MN)
التثبيت الداخلي ضمن الهيكل المخصص للقاطع
يبدأ التركيب العملي بفصل مصدر التغذية الكهربائية كلياً والتأكد من انعدام الجهد باستخدام أجهزة القياس المعتمدة. يُفتح غطاء الحماية الجانبي لقاطع MCCB من ماكسجي بحذر، ثم تُدخل وحدة ملف انخفاض الجهد (MN) في مكانها المخصص ليتعشيق ذراعها الميكانيكي بدقة مع آلية الفصل الداخلي بداخل الموقع عبر منصة جهزلي.
ربط أسلاك التغذية الثانوية لمراقبة الجهد
تُوصل أطراف ملف (MN) بجهد شبكة التغذية المراد مراقبته (سواء كان الجهد مستمراً أو متناوباً). تُحكم المسامير والبراغي باستخدام أدوات دقيقة لضمان استقرار الاتصال الكهربائي واستمرارية مغذيات المراقبة دون حدوث أي تلامس غير مرغوب فيه بداخل المنشأة عبر منصة جهزلي.
جدول المواصفات الفنية ووظائفها
| المواصفة التقنية | الوظيفة الأساسية | الفائدة العملية للمستخدم |
|---|---|---|
| الملف الكهرومغناطيسي الحافظ (MN) | تثبيت وضعية القاطع مغلقاً في ظل استقرار الجهد | السماح باستمرارية التشغيل طالما كانت التغذية ضمن الحدود الطبيعية |
| الاستجابة لهبوط الجهد (70%-85%) | رصد الانخفاض الحاد وفقدان المجال المغناطيسي | الفصل الفوري للقاطع لحماية الأحساسات والمحركات من التلف |
| التوافق التام مع MCCB ماكسجي | التكامل الهندسي السلس داخل هيكل القاطع المسبوك | سهولة التركيب وضمان موثوقية الأداء دون تعديلات معقدة |
| التحكم الوقائي التلقائي | منع عودة التشغيل المفاجئ مع عدم استقرار التيار | حماية المنشآت الصناعية من أخطار الاحتراق والانهيار المفاجئ |
المميزات والعيوب الموضوعية
الحارس الذكي والحساس الأمني الأبرز لحماية المعدات من مخاطر تذبذب وانقطاع التيار عبر منصة جهزلي.
القدرة الفائقة على الفصل التلقائي فور هبوط الجهد دون الحاجة لتدخل بشري.
المرونة الهندسية في حماية المحركات والأجهزة الحساسة من أخطار عودة التيار المفاجئ بداخل الموقع عبر منصة جهزلي.
التصميم المدمج الذي يتطابق تماماً مع المعايير الهندسية لقواطع ماكسجي المسبوكة.
يتطلب استمرار وجود جهد تغذية مستقر على أطراف الملف لإبقاء القاطع في وضع الوصل.
قد يتسبب في فصل القاطع في حال حدوث هبوط عابر بسيط في الجهد إذا تجاوز عتبة الحماية المحددة.
الاستخدامات المناسبة وغير المناسبة
حماية خطوط تغذية المحركات الكهربائية الكبيرة من أخطار الاحتراق الناتج عن انخفاض الجهد عبر منصة جهزلي.
تأمين خطوط الإنتاج والمعدات الحساسة في المصانع ضد تذبذب شبكات الكهرباء عبر منصة جهزلي.
منع إعادة تشغيل المعدات آلياً وفجائياً بعد انقطاع التيار الكهربائي حفاظاً على سلامة الأفراد والمواقع عبر منصة جهزلي.
غير مناسب للاستخدام في الشبكات التي تعاني من هبوط مستمر وغير منتظم في الجهد لتجنب الفصل المتكرر وغير المبرر.
غير مناسب للاستخدام كبديل لأجهزة الحماية التقليدية ضد تيارات القصر والأحمال الزائدة.
طريقة التشغيل والتركيب الآمن
العزل الكهربائي التام: افصل مصدر التغذية الرئيسي عن اللوحة بالكامل وتأكد من انعدام الجهد باستخدام أجهزة القياس قبل البدء بداخل الموقع عبر منصة جهزلي.
فتح غطاء الحماية الجانبي: انزع الغطاء المخصص للملحقات في قاطع MCCB من ماكسجي بحذر شديد.
تركيب وحدة ملف انخفاض الجهد: أدخل ملف (MN) في موضعها المخصص وتأكد من تعشيق ذراعها الميكانيكي مع آلية الفصل الداخلي للقاطع.
توصيل أسلاك المراقبة: وصل أطراف الملف بجهد شبكة التغذية المراد مراقبتها وأحكم ربط المسامير بداخل المنشأة عبر منصة جهزلي.
تنبيه هام للسلامة: تأكد من توافق جهد تشغيل ملف انخفاض الجهد (MN) تماماً مع جهد شبكة التغذية قبل توصيله، لتجنب تلف الملف أو عدم استقرار عمل القاطع.
الصيانة، التنظيف، وإطالة العمر الافتراضي
الفحص الدوري لجهد التشغيل: تحقق من استقرار جهد التغذية الواصل لأطراف ملف (MN) دورياً للتأكد من عدم وجود تذبذبات مزمنة بداخل المنشأة عبر منصة جهزلي.
مراجعة التوصيلات السلكية: افحص إحكام مسامير توصيل أسلاك المراقبة مرة كل ستة أشهر لمواجهة آثار الاهتزازات التشغيلية والحفاظ على استقرار الإشارة.
النظافة العامة للوحة: حافظ على بيئة لوحة التوزيع خالية من الأتربة والرطوبة لضمان سلامة المكونات الكهربائية الدقيقة داخل الملف.
نصائح هامة قبل الشراء
التأكد من توافق الجهد والمواصفات: تحقق من أن جهد تشغيل ملف انخفاض الجهد (MN) يتطابق تماماً مع جهد النظام الكهربائي لديك قبل الشراء عبر منصة جهزلي.
التحقق من توافق الطراز: تأكد من أن وحدة ملف انخفاض الجهد متوافقة تماماً مع طراز وحجم قاطع MCCB من ماكسجي لديك قبل إتمام الشراء عبر منصة جهزلي.
الشراء من مصادر معتمدة: احرص على اقتناء الملحقات الأصلية لشركة ماكسجي حصرياً عبر منصة جهزلي لضمان الجودة، الاعتمادية، والأمان التام لشبكتك الكهربائية.
الخلاصة الشاملة
تُعد وحدة ملف انخفاض الجهد (Under Voltage Release – MN) الخاصة بقواطع الدائرة المسبوكة (MCCB) من ماركة ماكسجي الحارس الذكي والحساس الأمني الأبرز لحماية المعدات والأحمال الكهربائية من مخاطر هبوط التيار أو انقطاعه المفاجئ. من خلال عملها الكهرومغناطيسي الدقيق في مراقبة استقرار الجهد والفصل الفوري عند تجاوز الحدود الآمنة، توفر هذه الوحدة درعاً واقياً للمحركات والمعدات الحساسة ضد أضرار التذبذب وعودة التيار غير المستقر. إن اختيارك واقتناءك لملف انخفاض الجهد الأصلي عبر منصة جهزلي يمثل الخطوة الهندسية الحازمة لرفع كفاءة الحماية الوقائية، استقرار بيئة العمل، وضمان أمان أصولك الصناعية بكل ثقة واحترافية مطلقة.
