-12%
متوفركود المنتج: GHZ-PKJ-18-457

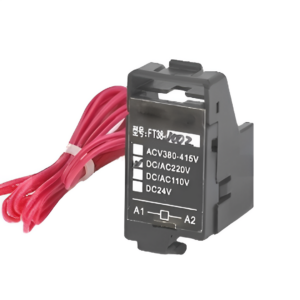

كويل انخفاض الجهد خاص بالقواطع HDM3 مقاس 100S من هيمل

السعر الأصلي هو: 3.000,00 EGP.السعر الحالي هو: 2.632,00 EGP.

مقدمة هندسية موسعة: فلسفة الحماية الميكانيكية ضد هبوط وانقطاع الجهد في لوحات القوى

في المنظومات الكهربائية الصناعية والتجارية، لا تقتصر المخاطر على ارتفاع التيار أو حدوث قصر كهربائي فحسب، بل يمثل انخفاض الجهد الحاد (Under-Voltage) أو الانقطاع المفاجئ للتيار خطراً داهماً يهدد المحركات الحثية، الضواغط، والأجهزة الإلكترونية الدقيقة. فعند هبوط الفولت بشكل حاد، ترتفع شدة التيار المسحوب في المحركات لتعويض نقص القدرة، مما يؤدي إلى ارتفاع درجة حرارة الملفات واحتراقها؛ كما أن عودة التيار المفاجئة بعد انقطاعه قد تتسبب في تشغيل عشوائي وخطير للماكينات دون علم المشغلين.



لتوفير حماية ميكانيكية استباقية وفورية، تقدم ماركة هيمل (Himel) العالمية ملحق كويل انخفاض الجهد (Under-Voltage Release – UVR) مقاس 100S (كود HDM3100SMNA2L)، المصمم للتركيب الداخلي المدمج داخل قواطع الدائرة المقولبة (MCCB). يعمل هذا الملحق كحارس ميكانيكي-مغناطيسي لا يعتمد على البرمجيات، حيث يراقب استقرار جهد التغذية باستمرار ويفصل القاطع الرئيسي لحظياً بمجرد انخفاض الفولت عن الحد الآمن، ويمنع إعادة توصيل القاطع يدوياً أو آلياً ما لم يستعد الجهد قيمته الطبيعية. نستعرض معك في هذا التقرير الفني الشامل المعمارية الفيزيائية، المزايا الاستثنائية، والمواصفات الفنية لهذا الملحق الحيوي المتاح حصرياً عبر شريكك الاستراتيجي منصة جهزلي.
منتجات موثوقة
دفع آمن
دعم فني
شحن موثوق
طلبك محمي ويمكنك مراجعة تفاصيله قبل إتمام الدفع.
بيانات المنتج الموثقة

المواصفات الفنية

عرض موحد ومنظم لبيانات إدخال المنتج المراجعة والمواصفات الأساسية في ووكومرس.

موثق
الماركة التجارية
هيمل (Himel)موثق
نوع الملحق
كويل انخفاض الجهد / وحدة تحرير تحت الجهد (Undervoltage Release - UVR)موثق
القواطع المتوافقة
قواطع الدائرة المصبوبة (MCCB) سلسلة HDM3موثق
حجم المقاس / الإطار
100Sموثق
جهد التشغيل المقنن
230 فولت تيار متردد (AC 230V)موثق
طريقة العمل
ملف مغناطيسي مستمر التغذية يفصل القاطع فور هبوط الجهد أو سقوط الفازاتموثق
الوظائف الرئيسية
حماية الأحمال والمحركات، منع التشغيل بجهد منخفض، ومنع التشغيل العشوائيموثق
المعايير القياسية
مطابق للمعايير الدولية لاختبارات معدات التبديل والتحكم (IEC)موثق
العلامة التجارية
Himel
الشركة المصنعة
هايمل
الاستخدام والسياق

الاستخدامات والقطاعات

الاستخدامات

  • مراقبة استقرار الجهد وفصل قواطع الحماية مقاس 100S آلياً عند الهبوط المفاجئ وسقوط الفازات.

القطاعات

اللوحات الفرعية، محطات المياه، والمشروعات التجارية.
الملفات

ملفات وموارد المنتج

إجابات موثقة

إجابات المنتج الموثقة

إجابات تمت مراجعتها وتعتمد على بيانات المنتج الموثقة.

5
ما هي الوظيفة الأساسية لكويل انخفاض الجهد هذا؟

تتمثل في مراقبة الجهد المستمر وفصل قاطع الحماية آلياً فور هبوط الجهد أو سقوط أحد الأطوار لحماية المعدات.

معلومات منتج موثقة
مع أي قواطع وسلاسل يتوافق هذا الكويل تحديداً؟

يتوافق بشكل مباشر وهندسي تام مع قواطع الحماية من سلسلة هيمل HDM3 بمقاس 100S.

معلومات منتج موثقة
هل يحتاج الكويل إلى تغذية كهربائية مستمرة أثناء التشغيل؟

نعم، يعتمد تصميمه على ملف مغناطيسي مستمر التغذية ليبقى القاطع في وضع التشغيل طالما أن الجهد في النطاق الآمن.

معلومات منتج موثقة
ما هو جهد التشغيل الكهربائي اللازم لتغذية هذا الملف؟

يعمل الكويل بجهد تحكم قياسي ومستقر يبلغ 230 فولت تيار متردد (AC 230V).

معلومات منتج موثقة
كيف يمنع الكويل احتراق المحركات عند عودة الكهرباء؟

لأنه يمنع إعادة إغلاق القاطع بشكل عشوائي بعد الانقطاع حتى يستقر الجهد ويعود الفني لرفع القاطع يدوياً.

معلومات منتج موثقة

الوصف

الموسوعة التشغيلية والهندسية الكبرى: الآلية الفيزيائية والقدرة المناورية لكويل انخفاض الجهد من هيمل مقاس 100S (Himel Under-Voltage Release – UVR 100S)

مقدمة هندسية موسعة: فلسفة الحماية الميكانيكية ضد هبوط وانقطاع الجهد في لوحات القوى

في المنظومات الكهربائية الصناعية والتجارية، لا تقتصر المخاطر على ارتفاع التيار أو حدوث قصر كهربائي فحسب، بل يمثل انخفاض الجهد الحاد (Under-Voltage) أو الانقطاع المفاجئ للتيار خطراً داهماً يهدد المحركات الحثية، الضواغط، والأجهزة الإلكترونية الدقيقة. فعند هبوط الفولت بشكل حاد، ترتفع شدة التيار المسحوب في المحركات لتعويض نقص القدرة، مما يؤدي إلى ارتفاع درجة حرارة الملفات واحتراقها؛ كما أن عودة التيار المفاجئة بعد انقطاعه قد تتسبب في تشغيل عشوائي وخطير للماكينات دون علم المشغلين.
لتوفير حماية ميكانيكية استباقية وفورية، تقدم ماركة هيمل (Himel) العالمية ملحق كويل انخفاض الجهد (Under-Voltage Release – UVR) مقاس 100S (كود HDM3100SMNA2L)، المصمم للتركيب الداخلي المدمج داخل قواطع الدائرة المقولبة (MCCB). يعمل هذا الملحق كحارس ميكانيكي-مغناطيسي لا يعتمد على البرمجيات، حيث يراقب استقرار جهد التغذية باستمرار ويفصل القاطع الرئيسي لحظياً بمجرد انخفاض الفولت عن الحد الآمن، ويمنع إعادة توصيل القاطع يدوياً أو آلياً ما لم يستعد الجهد قيمته الطبيعية. نستعرض معك في هذا التقرير الفني الشامل المعمارية الفيزيائية، المزايا الاستثنائية، والمواصفات الفنية لهذا الملحق الحيوي المتاح حصرياً عبر شريكك الاستراتيجي منصة جهزلي.

HDM3S_VR_terminal_1500

التحليل الهيكلي ومكونات الأمان لكويل انخفاض الجهد مقاس 100S

              ┌─────────────────────────────────────────────────────────┐
              │    الهيكل ومكونات الأمان لكويل انخفاض الجهد مقاس 100S   │
              └──────────────────────────┬──────────────────────────────┘
                                         │
        ┌────────────────────────────────┼────────────────────────────────┐
        │                                │                                │
┌───────┴───────────────┐     ┌──────────┴─────────────┐     ┌────────────┴───────────┐
│ ملف مغناطيسي دائم     │     │ ذراع ميكانيكي سريع     │     │ أطراف توصيل مرنة معزولة│
│ (Continuous Coil)     │     │ (Instant Trip Lever)   │     │ (Pre-wired Leads)      │
└───────────────────────┘     └────────────────────────┘     └────────────────────────┘

1. ملف مغناطيسي صناعي دائم التشغيل (Continuous Rated Coil)

  • تحمل التشغيل المستمر (100% Duty Cycle): صُمم الملف النحاسي المعزول ليتحمل البقاء تحت الجهد الاسمي ($230\text{V AC}$) بصفة دائمة ومستمرة طوال فترة تشغيل القاطع دون أن يسخن أو يتعرض للاحتراق.
  • كفاءة التبديد الحراري: مصمم للعمل بأمان تام بداخل الغرفة المغلقة للقاطع المقولب دون التأثير على درجة حرارة القاطع أو وحدات الفصل الحرارية المجاورة بداخل الموقع عبر منصة جهزلي.

2. ذراع ميكانيكي سريع الحركة والاستجابة (Instantaneous Trip Lever)

  • النقل المباشر لقوة الفصل: يضمن نقل حركة الفصل الميكانيكية إلى عمود التعشيق الداخلي (Trip Bar) لفكوك القاطع الرئيسية في أجزاء من الثانية فور رصد هبوط الفولت.
  • التعشيق الميكانيكي القسري: يمنع هذا الذراع إمكانية غلق القاطع (تثبيته في وضع ON) طالما أن الكويل غير مغذى بالجهد الكافي، مما يوفر حماية فيزيائية مطلقة بداخل الموقع عبر منصة جهزلي.

3. أطراف توصيل مرنة ومعزولة بالكامل (Pre-wired Leads)

  • سهولة الإخراج والتوصيل: يأتي الكويل مزوداً بأسلاك تحكم مرنة ومجهزة مسبقاً بطول قياسي وعزل عالٍ، مما يسهل تمريرها وإخراجها من الفتحات الجانبية المخصصة ببدن القاطع.
  • تحديد القطبية والأطراف: تتميز الأسلاك بألوان قياسية واضحة تسهل ربطها بدوائر التحكم الخارجية وأنظمة إيقاف الطوارئ (Emergency Stop) بداخل الموقع عبر منصة جهزلي.

الآلية الفيزيائية لعمل كويل انخفاض الجهد (Physical & Electro-Mechanical Operation)

تعتمد الآلية التشغيلية لكويل انخفاض الجهد من هيمل على مبدأ التوازن بين القوة المغناطيسية الجاذبة وقوة نابض (سوستة) الفصل الميكانيكي:
[تغذية الكويل بجهد 230V AC مستقر] ──> [تولد مجال مغناطيسي يثبت القلب الحديدي] ──> [سماح ميكانيكي بتوصيل وتشغيل القاطع]
                                                                                                                │
[تحرير نابض الفصل وضرب ذراع التريب فجائياً] <───── [ضعف المجال المغناطيسي عند هبوط الفولت (35%-70%)] <──────────┘
  1. المرحلة الأولى (Normal Energized State): عند تغذية الكويل بجهد تشغيل سليم ($230\text{V AC}$)، يتولد مجال مغناطيسي يجذب القلب الحديدي المتحرك (Plunger) ويثبته في وضعية الانكماش، مما يحرر مسار عمود التعشيق ويسمح بتوصيل القاطع وتشغيل الأحمال بشكل طبيعي.
  2. المرحلة الثانية (Under-Voltage Detection & Release): عند انخفاض جهد التغذية إلى نطاق الفصل المعاير (عادة ما بين 35% إلى 70% من الجهد الاسمي) أو انقطاعه تماماً، تضعف القوة المغناطيسية وتصبح غير قادرة على مقاومة قوة السوستة الداخلية.
  3. المرحلة الثالثة (Mechanical Trip & Interlock): يندفع القلب الحديدي بقوة السوستة ليضرب ذراع التريب الداخلي للقاطع (Trip Bar)، فتفصل نقاط التلامس الرئيسية فوراً وينتقل مقبض القاطع إلى وضعية الفصل (TRIP)، ويظل القاطع مقفلاً ميكانيكياً ضد إعادة التشغيل حتى يعود الجهد إلى مستواه الآمن (أكثر من 85% من الجهد الاسمي) بداخل الموقع عبر منصة جهزلي.

التميز التشغيلي والجدوى الإنشائية في التوريدات (Himel UVR 100S)

  • حماية ميكانيكية مزدوجة للأحمال الثمينة: يضمن فصل الطاقة الفوري ومنع التشغيل العشوائي عند اضطراب فولت التغذية أو عودته المفاجئة، مما يطيل عمر المحركات، الضواغط، والتكييفات بالموقع عبر منصة جهزلي.
  • تطابق مثالي وخالٍ من الخلل مع إطار القاطع: مصمم بأبعاد ميكرومترية دقيقة ليركب كبس بداخل غرفته المخصصة في قاطع هيمل مقاس إطار 100S دون أي تعديلات أو فراغات ميكانيكية.
  • تلبية اشتراطات السلامة المعتمدة استشارياً: يُعد تركيب هذا الملحق بنداً إلزامياً في لوحات تشغيل المولدات، لوحات التحويل الأوتوماتيكي (ATS)، مضخات الحريق، والمصاعد، كما يُستخدم لتنفيذ دوائر إيقاف الطوارئ عن بُعد (Fail-Safe Emergency Stop) بداخل الموقع عبر منصة جهزلي.

المواصفات الفنية المتقدمة وجدول المقايسات الاستشارية

يقدم الجدول التالي بياناً هندسياً مفصلاً لكافة الخصائص التقنية والميكانيكية لكويل انخفاض الجهد هيمل مقاس 100S:
الخاصية التقنية والميكانيكيةالمواصفة القياسية المعتمدة للمنتجالأثر التطبيقي في بيئة العمل بالموقع
البراند وجهة الاعتماد الهندسيةشركة هيمل العالمية المعتمدة (Himel)قبول فوري ومضمون في مواصفات الاستشاري ومحاضر فحص الموقع.
التوافقية الميكانيكية للمقاسمخصص لقواطع هيمل حجم الإطار (100S Frame)ثبات ميكانيكي كامل وعدم حدوث أي تعارض مع أجزاء القاطع الداخلية.
كود المنتج ورقم القطعة القياسيالكود المعتمد بالجدول (HDM3100SMNA2L)سهولة الفحص والحصر والتطابق التام مع مواصفة المقايسة عبر جهزلي.
جهد التحكم والتشغيل الاسمي230 فولت تيار متردد ($230\text{V AC} – 50/60\text{Hz}$)ملاءمة تامة مع دوائر التغذية القياسية للوحات التحكم بداخل الموقع.
نطاق جهد الفصل المعاير (Drop-out)يفصل القاطع عند انخفاض الجهد بين 35% إلى 70% من $U_e$حماية دقيقة ومضمونة للمحركات من التشغيل تحت ظروف الجهد المنخفض.
نطاق جهد السماح بالتوصيل (Pick-up)يسمح بإعادة الغلق فقط عند تجاوز الجهد 85% من $U_e$منع محاولات التشغيل الفاشلة أو الاحتراق عند استمرار ضعف الشبكة بالموقع.
موقع التركيب والتثبيت ميكانيكياًيركب داخلياً تحت غطاء القاطع الأمامي (Internal)الحفاظ على الشكل الخارجي وتوفير مساحات مسطرة اللوحة عبر جهزلي.
نوعية حركة الفصل والتعشيقفصل ميكانيكي مباشر بالضرب على عمود التريبأمان مطلق واستجابة لحظية لا تعتمد على السوفت وير أو البطاريات بالموقع.

نصائح فنية وهندسية للتركيب والاستخدام الأمثل

تنبيه سلامة وتأمين ميكانيكي
يجب فصل التغذية الكهربائية الرئيسية تماماً عن القاطع ووضعه في حالة الفصل (OFF أو TRIP) قبل فك الغطاء الأمامي لتركيب ملحق كويل انخفاض الجهد، كما يُحظر محاولة إجبار مقبض القاطع على الغلق بالقوة إذا لم يكن الكويل مغذى بالجهد الصحيح.
‫1.وضع القاطع في وضعية الفصل وفتح الغطاء الأمامي:‏التجهيز الميكانيكي.

تأكد من أن القاطع المقولب (مقاس 100S) في حالة فصل تام، ثم قم بفك مسامير الغطاء العلوي الأمامي للوصول إلى الحجرة الداخلية المخصصة للملحقات.
Verification: التأكد من خلو التجويف الداخلي من أي أتربة أو عوائق ميكانيكية قبل إدخال الكويل.
‫2.تثبيت الكويل في التجويف المخصص وإخراج أطراف التوصيل:‏التثبيت وتمرير الأسلاك.

أدخل كويل انخفاض الجهد (HDM3100SMNA2L) في مكانه المحدد (عادةً في التجويف الأيسر للقاطع) حتى يستقر تماماً، ومرر الأسلاك المعزولة عبر المجرى الجانبي المخصص لها ثم أعد تثبيت الغطاء بإحكام.
Verification: التأكد من عدم انضغاط الأسلاك تحت الغطاء ومن حرية حركة ذراع التعشيق الداخلي بداخل اللوحة عبر منصة جهزلي.
‫3.اختبار التعشيق الميكانيكي والفصل عند انقطاع الجهد:‏الاختبار الوظيفي.

قبل توصيل الجهد للكويل، حاول رفع مقبض القاطع إلى وضع التشغيل (ON) للتأكد من أنه يرفض التثبيت ويفصل فوراً؛ ثم قم بتغذية الكويل بجهد $230\text{V AC}$ وارفع المقبض للتأكد من ثباته، ثم افصل التغذية عن الكويل لمراقبة الفصل الفوري للقاطع.
Verification: استجابة القاطع بالفصل اللحظي وانتقال المقبض إلى وضعية (TRIP) بمجرد قطع جهد الكويل بالموقع.

الخاتمة الهندسية والاستشارية للمنتج

عندما تباشرين أعمال تصميم وتجميع لوحات القوى، لوحات المولدات، وأنظمة التحويل الأوتوماتيكي (ATS)، وتطالبين بحماية ميكانيكية-مغناطيسية فائقة الدقة تؤمّن المحركات والأصول الثمينة ضد مخاطر هبوط وانقطاع الجهد وتمنع التشغيل العشوائي الخطير، فإن كويل انخفاض الجهد من هيمل مقاس 100S (HDM3100SMNA2L) يمثل الحل الهندسي الأكثر اعتمادية وأماناً للمشروع.
يضمن هذا الملحق مطابقة تامة لاشتراطات الاستشاريين، سهولة في التركيب الداخلي المدمج، وتضمنين توريده بكافة شهادات الاعتماد والضمان الرسمية عبر شريككِ الاستراتيجي للتوريدات الكهربائية منصة جهزلي.
