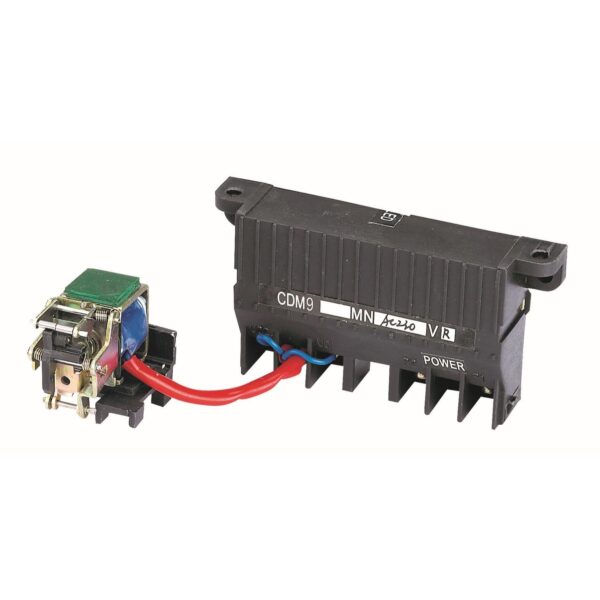

كويل انخفاض الجهد خاص بالقواطع HDM3 مقاس 630 – هيمل
السعر الأصلي هو: 5.000,00 EGP.4.400,00 EGPالسعر الحالي هو: 4.400,00 EGP.
مقدمة شاملة: أهمية الحماية من انخفاض الجهد في الأنظمة الصناعية الكبرى
يرجى تسجيل الدخول لإرسال بلاغ عن المنتج.
المواصفات الفنية
عرض موحد ومنظم لبيانات إدخال المنتج المراجعة والمواصفات الأساسية في ووكومرس.
- الماركة التجارية
- هيمل (Himel)موثق
- نوع الملحق
- كويل انخفاض الجهد / وحدة تحرير تحت الجهد (Undervoltage Release - UVR)موثق
- القواطع المتوافقة
- قواطع الدائرة المصبوبة (MCCB) سلسلة HDM3موثق
- حجم الإطار (Frame Size)
- 630 أمبير (630A)موثق
- جهد التشغيل المقنن
- 230 فولت تيار متردد (AC 230V)موثق
- طريقة العمل
- ملف مغناطيسي مستمر التغذية يفصل القاطع فور هبوط الجهد أو سقوط الفازاتموثق
- المعايير القياسية
- مطابق للمعايير الدولية لاختبارات معدات التبديل والتحكم (IEC)موثق
- العلامة التجارية
- Himel
- الشركة المصنعة
- هايمل
الاستخدامات والقطاعات
الاستخدامات
- مراقبة استقرار الجهد وفصل قواطع الحماية مقاس 630 أمبير آلياً عند الهبوط المفاجئ وسقوط الفازات.
القطاعات
ملفات وموارد المنتج
إجابات المنتج الموثقة
إجابات تمت مراجعتها وتعتمد على بيانات المنتج الموثقة.
ما هي الوظيفة الأساسية لكويل انخفاض الجهد هذا؟
تتمثل في مراقبة الجهد المستمر وفصل قاطع الحماية آلياً فور هبوط الجهد أو سقوط أحد الأطوار لحماية المعدات.
معلومات منتج موثقةمع أي قواطع وسلاسل يتوافق هذا الكويل تحديداً؟
يتوافق بشكل مباشر وهندسي تام مع قواطع الحماية من سلسلة هيمل HDM3 بمقاس إطار 630 أمبير.
معلومات منتج موثقةهل يحتاج الكويل إلى تغذية كهربائية مستمرة أثناء التشغيل؟
نعم، يعتمد تصميمه على ملف مغناطيسي مستمر التغذية ليبقى القاطع في وضع التوصيل طالما أن الجهد في النطاق الآمن.
معلومات منتج موثقةما هو جهد التشغيل الكهربائي اللازم لتغذية هذا الملف؟
يعمل الكويل بجهد تحكم قياسي ومستقر يبلغ 230 فولت تيار متردد (AC 230V).
معلومات منتج موثقةكيف يمنع الكويل احتراق المحركات الضخمة عند عودة الكهرباء؟
لأنه يمنع إعادة إغلاق القاطع بشكل عشوائي بعد الانقطاع حتى يستقر الجهد ويعود الفني لرفع القاطع يدوياً.
معلومات منتج موثقةهل يتطلب تركيب الكويل تعديلات ميكانيكية معقدة داخل القاطع؟
لا، فهو مصمم هندسياً ليركب بسهولة داخل الأماكن المخصصة له في قواطع هيمل فريم 630A.
معلومات منتج موثقة- الوصف
- التقييمات
الوصف
الموسوعة التشغيلية والهندسية الكبرى: الآلية الفيزيائية والقدرة المناورية لكويل انخفاض الجهد من هيمل فريم 630 أمبير (Himel Under-Voltage Release – UVR for HDM3 630A)
مقدمة شاملة: أهمية الحماية من انخفاض الجهد في الأنظمة الصناعية الكبرى

التحليل الهيكلي ومكونات الأمان لكويل انخفاض الجهد فريم 630 أمبير
┌─────────────────────────────────────────────────────────┐
│ الهيكل ومكونات الأمان لكويل انخفاض الجهد فريم 630A │
└──────────────────────────┬──────────────────────────────┘
│
┌────────────────────────────────┼────────────────────────────────┐
│ │ │
┌───────┴───────────────┐ ┌──────────┴─────────────┐ ┌────────────┴───────────┐
│ ملف كهرومغناطيسي شاق │ │ رافعة ميكانيكية للفصل │ │ نظام تعشيق أمان قسري │
│ (Heavy-Duty 230V Coil)│ │ (Instant Trip Lever) │ │ (Safety Interlock) │
└───────────────────────┘ └────────────────────────┘ └────────────────────────┘
1. ملف كهرومغناطيسي داخلي شاق ومستمر (Heavy-Duty Continuous Coil – 230V AC)
- المراقبة الدائمة للجهد: تعتمد المعمارية الفيزيائية لهذا الملحق على ملف كهرومغناطيسي داخلي ذي متانة عالية مصمم ليعمل باستمرار عند جهد التحكم مئتين وثلاثين فولت ($230\text{V AC}$).
- التثبيت المغناطيسي المستقر: يقوم الكويل بمراقبة فولت الدائرة بشكل دائم؛ وطالما أن الجهد بداخل النطاق الآمن، يظل المغناطيس الداخلي جاذباً لرافعة الفصل، مما يسمح للقاطع بالبقاء في وضع التشغيل وتمرير التيار بداخل الموقع عبر منصة جهزلي.
2. رافعة ميكانيكية سريعة الاستجابة (Instantaneous Trip Lever)
- تحرير ميكانيكي خاطف: عند حدوث هبوط حاد في جهد الشبكة أو سقوط أحد الأطوار (الفازات)، تضعف القوة المغناطيسية للملف الداخلي، مما يجعل الرافعة الميكانيكية المدمجة تفلت وتضرب ذراع الفصل الداخلي للقاطع (Trip Mechanism) ليفصل القاطع لحظياً.
- حماية اللوحات والمعدات الضخمة: تكمن القيمة الاستشارية الكبرى لهذا التوافق في منع حدوث ظاهرة تشغيل المحركات والمعدات الضخمة على جهد منخفض، والتي تتسبب في سحب تيار أمبير عالٍ جداً يؤدي لاحتراق لوحات التوزيع والمحركات فوراً بالموقع عبر منصة جهزلي.
3. نظام التعشيق الأمني القسري (Safety Interlock Mechanism)
- منع التشغيل العشوائي والخطير: يمنع الكويل عودة المعدات للعمل بشكل مفاجئ وخطير عند عودة الكهرباء إلا بعد تدخل الفني المسؤول وإعادة التجهيز يدوياً أو آلياً بعد استقرار الشبكة بداخل الموقع عبر منصة جهزلي.
الآلية الفيزيائية والهندسية لعمل كويل انخفاض الجهد (Physical & Electro-Mechanical Operation)
[تغذية الكويل بجهد 230V AC مستقر] ──> [جذب القلب المغناطيسي وتثبيت رافعة الفصل] ──> [سماح بتشغيل القاطع وتمرير التيار]
│
[ضرب ذراع التريب وفصل القاطع لحظياً] <───── [ضعف المجال المغناطيسي عند هبوط الجهد/سقوط فازة] <────────────────┘
- المرحلة الأولى (Continuous Voltage Monitoring): يتلقى الملف الداخلي جهد التحكم ($230\text{V AC}$) ويولد مجالاً مغناطيسياً ثابتاً يبقي الرافعة الميكانيكية في وضع الاستعداد الآمن، مما يتيح للمستخدم غلق القاطع وتغذية الأحمال الصناعية الكبرى.
- المرحلة الثانية (Voltage Drop / Phase Loss Detection): بمجرد انخفاض جهد التغذية عن الحدود القياسية الآمنة أو حدوث انقطاع مفاجئ، تتلاشى القوة المغناطيسية الممسكة بالرافعة.
- المرحلة الثالثة (Instant Mechanical Trip & Lockout): تتحرر الرافعة الميكانيكية فوراً وتضرب ميكانيزم الفصل الداخلي للقاطع (Trip Bar)، مما يقطع الدائرة في أجزاء من الثانية ويمنع إعادة تشغيل القاطع ما دام الجهد غير مستقر بداخل الموقع عبر منصة جهزلي.
المميزات والفوائد الرئيسية لكويل انخفاض الجهد هيمل فريم 630 أمبير
- حماية استباقية ضد هبوط وجهد التشغيل الحرج: يراقب الكويل استقرار جهد الشبكة بشكل مستمر، ويقوم بفصل القاطع آلياً فور هبوط الجهد عن المعدل الآمن، مما يحمي المحركات والمعدات الضخمة من الاحتراق والتلف عبر منصة جهزلي.
- توافق هندسي تام مع قواطع HDM3 بسعة 630 أمبير: صُمم الملحق خصيصاً ليتكامل بسلاسة تامة مع قواطع الدائرة المصبوبة الفئة HDM3 ذات الفريم الضخم (630A)، مما يضمن التركيب الداخلي المباشر والمحكم دون تعديلات معقدة.
- جهد تشغيل قياسي مستقر (AC 230V): يعمل الملف بكفاءة عالية على جهد تشغيل مئتين وثلاثين فولت تيار متردد، وهو المعيار الأكثر استقراراً في دوائر التحكم المساعدة واللوحات الكهربائية.
- منع إعادة التشغيل العشوائي والخطير (Safety Interlock): يمنع القاطع من إعادة الإغلاق آلياً أو يدوياً في حال انخفاض الجهد، مما يضمن عدم عودة العمل للمعدات إلا بعد استقرار الجهد تماماً، حفاظاً على أرواح الفنيين وسلامة الأصول بالموقع عبر منصة جهزلي.
- موثوقية هندسية عالية واعتمادية ماركة هيمل: يتمتع ببناء صناعي شاق ومكونات عالية الجودة تضمن الاستجابة الفورية واللحظية في أصعب الظروف التشغيلية، ومطابقته لأحدث المواصفات القياسية الدولية (IEC).
- تكامل متقدم مع أنظمة الأمان واللوحات الرئيسية: يُعد عنصراً أساسياً في تصميمات المكاتب الاستشارية لضمان عدم تلف الأحمال الحساسة في المشاريع الكبرى ذات الاستهلاك العالي عبر منصة جهزلي.
المواصفات الفنية المتقدمة وجدول المقايسات الاستشارية 📊
| الخاصية التقنية والميكانيكية | المواصفة القياسية المعتمدة للمنتج | الأثر التطبيقي في بيئة العمل بالموقع |
| البراند وجهة الاعتماد الهندسية | شركة هيمل العالمية المعتمدة (Himel) | قبول فوري ومضمون في مواصفات الاستشاري ومحاضر فحص الموقع. |
| نوع وطبيعة الملحق | كويل انخفاض الجهد الكهربائي (Undervoltage Release – UVR) | الحماية الاستباقية والميكانيكية ضد هبوط الجهد وسقوط الفازات. |
| التوافق الهيكلي والفريم | قواطع الدائرة المصبوبة سلسلة HDM3 فريم 630 أمبير (630A) | تركيب داخلي مباشر ومطابق للأبعاد الميكرومترية للقاطع عبر جهزلي. |
| جهد التحكم والتشغيل الاسمي | 230 فولت تيار متردد ($230\text{V AC} – 50/60\text{Hz}$) | توافق قياسي مباشر مع مصادر ودوائر التحكم المساعدة باللوحات. |
| آلية الفصل والتعشيق | فصل ميكانيكي مباشر بالضرب على عمود التريب + تعشيق أمان | استجابة لحظية فائقة تمنع إعادة التشغيل العشوائي أثناء اضطراب الفولت. |
| طريقة التثبيت والتركيب | تركيب داخلي مدمج أسفل الغطاء الأمامي للقاطع | الحفاظ على المساحة الخارجية للوحة وتسهيل التجميع عبر جهزلي. |
| الاعتمادات والتوافق القياسي | مطابق للمواصفات القياسية الدولية (IEC/EN 60947-2) | ضمان أقصى درجات الأمان والموثوقية في المشاريع الهندسية الكبرى. |
مجالات الاستخدام والتطبيقات الصناعية الحيوية
- لوحات التوزيع الرئيسية في المصانع الكبرى: لحماية خطوط التغذية الرئيسية ومحركات الإنتاج الضخمة من مخاطر انخفاض الجهد المفاجئ وسقوط الفازات بداخل الموقع عبر منصة جهزلي.
- المشاريع الهندسية والمكاتب الاستشارية: يُطلب بالاسم في التصميمات التي تتطلب أعلى درجات الأمان الوقائي وعزل الأحمال عند تذبذب الشبكة.
- محطات المياه ومضخات الصرف العملاقة: لتأمين المضخات (فريم 630 أمبير) ضد تلف الملفات الناتج عن تذبذب جهد الشبكة الكهربائية العامة.
- المباني التجارية والمستشفيات الحساسة: لضمان فصل الدوائر الحرجة بأمان تام عند حدوث أي انهيار تدريجي في جهد الشبكة المغذية عبر منصة جهزلي.
نصائح فنية وهندسية للتركيب والاستخدام الأمثل
تنبيه سلامة وتأمين ميكانيكي: يجب فصل التغذية الكهربائية الرئيسية تماماً عن القاطع العمومي وتأمين اللوحة (LOTO) ووضع القاطع في وضعية الفصل (OFF أو TRIP) قبل فك الغطاء الأمامي لتركيب كويل انخفاض الجهد، كما يُمنع إجبار مقبض القاطع على الغلق بالقوة في حال عدم تغذية الكويل بجهد $230\text{V AC}$.
- التأكد من استقرار جهد التغذية: يجب التأكد من أن كابلات التحكم الموصولة بالكويل توفر جهداً مستقراً بقيمة $230\text{V AC}$ لتجنب حدوث فصل كاذب (Nuisance Tripping) نتيجة تذبذب الجهد البسيط، مع قياس الفولت عند أطراف الدخل قبل التوصيل النهائي.
- التركيب الداخلي المحكم: عند دمج الكويل داخل قاطع HDM3-630A، يُراعى اتباع تعليمات التركيب بدقة لضمان تلامس ذراع الفصل الميكانيكية بشكل صحيح مع آلية التريب للقاطع، وإخراج أطراف الأسلاك عبر المجرى المخصص دون انضغاطها تحت الغطاء.
- الفحص والاختبار الدوري: يُنصح بإجراء اختبار محاكاة لهبوط الجهد أو قطع التغذية عن الكويل بانتظام للتأكد من استجابته وفصله الفوري للقاطع، والتحقق من عدم إمكانية غلق القاطع ميكانيكياً أثناء غياب جهد الكويل حفاظاً على كفاءة منظومة الأمان بالموقع عبر منصة جهزلي.
الخاتمة الهندسية والاستشارية للمنتج
