دليل اختيار وتوصيل مفاتيح التحويل التلقائي (ATS – Automatic Transfer Switch)

تعرف على طريقة عمل مفاتيح التحويل التلقائي ATS، مكوناتها، وكيفية ربطها بين الشبكة والمولد لضمان استمرارية التغذية الكهربائية بدون انقطاع.

تعتبر مفاتيح التحويل التلقائي (ATS – Automatic Transfer Switch) بمثابة القلب الناظض لاستمرارية الطاقة في المنشآت الحساسة، المستشفيات، أبراج الاتصالات، والمصانع التي لا تحمل أي احتمال لانقطاع التيار الكهربائي. عندما ينقطع التيار العمومي فجأة، تتولى هذه الوحدات الذكية إدارة عملية الانتقال بسلاسة تامة نحو المولد الاحتياطي خلال ثوانٍ معدودة ودون أي تدخل بشري. في هذا الدليل الفني الشامل، سنشرح طريقة عمل مفاتيح التحويل التلقائي بين التيار العمومي والمولد الاحتياطي، ومكوناتها الأساسية، وكيفية اختيارها وتوصيلها لتجنب انقطاع التيار المفاجئ.

جدول المحتويات

• ما هو مفتاح التحويل التلقائي (ATS) وكيف يعمل؟

• المكونات الأساسية داخل لوحات مفاتيح التحويل التلقائي

• خطوات وآلية التشغيل عند انقطاع التيار العمومي

• معايير اختيار وربط مفاتيح التحويل التلقائي بأمان تام

• الخاتمة وقرار تأمين الطاقة المستمرة

ما هو مفتاح التحويل التلقائي (ATS) وكيف يعمل؟

مفاتيح التحويل التلقائي (ATS) هي أجهزة ميكانيكية أو إلكترونية متطورة تُستخدم لمراقبة مصدري طاقة (الشبكة العمومية والمولد الاحتياطي) والتبديل بينهما أوتوماتيكياً:

• في الحالة الطبيعية، يبقى الحمل متصلاً بالشبكة العمومية الأساسية.

• بمجرد حدوث انقطاع، هبوط حاد، أو تذبذب في الفولت يتجاوز الحدود المسموحة، يعطي نظام الـ ATS إشارة بدء تشغيل للمولد، ثم يحول الأحمال إليه فور استقرار جهده. ولضمان حماية الأجهزة الحساسة أثناء هذه التغيرات، يجب أن تتكامل المنظومة مع منظمات الجهد وحماية الأجهزة.

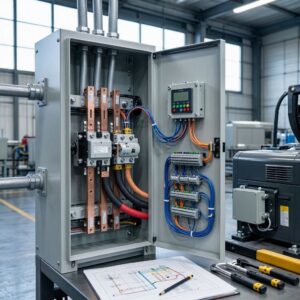

المكونات الأساسية داخل لوحات مفاتيح التحويل التلقائي

تتكون وحدة الـ ATS الاحترافية من عدة عناصر رئيسية تتكامل فيما بينها لضمان سرعة الاستجابة:

1. وحدة التحكم المنطقي أو المبرمج (ATS Controller): الدماغ الإلكتروني الذي يراقب الجهد والتردد لكل من مصدر الشبكة والمولد، ويصدر الأوامر للكونتاكتورات أو القواطع.

2. المفاتيح أو الكونتاكتورات الميكانيكية (Power Switching Devices): مفاتيح ثقيلة تتحمل نقل التيار العالي للأحمال دون حدوث شرارة أو تلامس بين المصدرين (لمعرفة المزيد عن مكونات اللوحات، راجع لوحات التوزيع الكهربائية الرئيسية).

3. ريليهات ومؤقتات التأخير الزمني (Timers & Relays): تُستخدم لتأخير إرسال أمر التشغيل لتجنب الانقطاعات المؤقتة البسيطة، وكذلك تأخير إعادة التحويل للشبكة العمومية حتى يستقر التيار تماماً (ويمكن الاطلاع على تفاصيل عمل الريليهات عبر دليل المؤقتات الزمنية والمتحكمات في أتمتة الأنظمة الكهربائية).

خطوات وآلية التشغيل عند انقطاع التيار العمومي

تمر عملية التحويل الآلي عبر مفاتيح التحويل التلقائي (ATS) بعدة مراحل دقيقة تضمن سلامة المنظومة:

• مرحلة الاستشعار (Sensing): ترصد وحدة التحكم غياب الفولت العمومي أو انخفاضه عن النطاق الآمن.

• مرحلة بدء التشغيل (Start Signal): يُرسل أمر إلكتروني لبدء تشغيل محرك المولد الاحتياطي.

• مرحلة التبديل (Transfer): بمجرد وصول المولد للسرعة والفولت والتردد المطلوب، ينفصل مفتاح الشبكة العمومية ويتصل مفتاح المولد لتغذية الأحمال.

• العودة للوضع الطبيعي: عند عودة التيار العمومي واستقراره لفترة زمنية محددة (يتم ضبطها بالتايمر)، تعود الأحمال تدريجياً للشبكة، ثم يعطى أمر بإيقاف المولد بعد فترة تبريد (Cool-down). ولحماية هذه الخطوط والتوصيلات، يجب استخدام كابلات الكهرباء المناسبة ومقاساتها الصحيحة.

معايير اختيار وربط مفاتيح التحويل التلقائي بأمان تام

عند رغبتك في اختيار وتركيب مفاتيح التحويل التلقائي (ATS)، يجب مراعاة المعايير الهندسية التالية:

• تحديد الأمبير المناسب: يجب أن يكون المفتاح قادراً على تحمل إجمالي الأحمال الكاملة للمنشأة (Full Load Current) مع هامش أمان مناسب.

• زمن الاستجابة والتحمل: اختيار أنواع مطابقة لـ معايير ورموز الأمان العالمية للمنتجات الكهربائية (IEC Standards) لضمان تحمل تيارات القصر المفاجئة وعدم تلاحم نقاط التلامس.

• الحماية الشاملة: تأمين اللوحة بقواطع الحماية المناسبة ضد الدوائر القصيرة مثل قواطع الدائرة الكهربائية (MCCB و MCB) وضمان وجود تأريض فعال للمنظومة استناداً إلى أساسيات تأريض المنشآت الكهربائية (Earthing System).

الخلاصة وقرار تأمين الطاقة المستمرة

إن الاعتماد على مفاتيح التحويل التلقائي (ATS) يمثل خطوة أساسية لا غنى عنها لكل منشأة تسعى لاستمرارية العمل وتجنب خسائر انقطاع التيار المفاجئ. التخطيط السليم واختيار المكونات المطابقة للمواصفات يضمن لك أماناً كاملاً وطاقة لا تتوقف.
