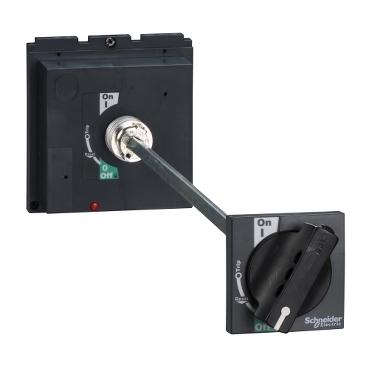

ذراع تشغيل يدوي خارجي ودوار للأجهزة (400 إلى 650 أمبير) – شنايدر إلكتريك

الدليل الشامل ذراع تشغيل يدوي خارجي ودوار للأجهزة (Extended Rotary Handle) من شنايدر إلكتريك: هندسة التحكم الميكانيكي الآمن والوصول الخارجي للقواطع

هندسة التصميم الدوار والتشغيل الميكانيكي عن بعد

تم تصميم الدليل الشامل ذراع تشغيل يدوي خارجي ودوار للأجهزة بعناية فائقة لتوفير حل هندسي متطور يتيح للمشغلين التحكم في قواطع الدائرة الكهربائية المثبتة داخل اللوحات المغلقة دون الحاجة لفتح باب اللوحة. يعتمد هذا النظام على محور توصيل مرن وذراع دوار خارجي يترجم الحركة الدائرية إلى فصل ووصل مباشر بداخل الموقع عبر منصة جهزلي.

هندسة التعشيق المدمج وحماية باب اللوحة (Door Interlock)

يحتوي هيكل الدليل الشامل ذراع تشغيل يدوي خارجي ودوار للأجهزة على نظام تعشيق ميكانيكي صارم يمنع فتح باب لوحة التوزيع الكهربائية طالما أن القاطع الرئيسي في وضع الوصل (ON). هذه الخاصية الهندسية تلغي تماماً مخاطر التعرض المفاجئ للجهد الكهربائي العالي، وتضمن التزام الفنيين بإطفاء أو فصل التيار قبل إجراء أي صيانة داخلية بداخل الموقع عبر منصة جهزلي.

ميكانيكية العمل والتفاعل التشغيلي للذراع الدوار الخارجي

آلية نقل الحركة عبر المحور المرن تتولى ميكانيكية العمل في الدليل الشامل ذراع تشغيل يدوي خارجي ودوار للأجهزة ربط المقبض الخارجي المثبت على باب اللوحة بمقبض القاطع الداخلي عبر قضيب تمديد معدني قابل للضبط. هذا الاتصال الميكانيكي المحكم يضمن استجابة فورية ودقيقة للقاطع عند تدوير الذراع يميناً أو يساراً بداخل الموقع عبر منصة جهزلي.

آلية القفل وتأمين الأوضاع (Padlocking Capability) يتيح تصميم الدليل الشامل ذراع تشغيل يدوي خارجي ودوار للأجهزة إمكانية استخدام أقفال الأمان (Padlocks) لتثبيت الذراع في وضع الفصل (OFF) أثناء إجراء أعمال الصيانة الدورية. يمنع هذا الإجراء أي تشغيل غير مدروس أو متعمد من قبل أشخاص آخرين، مما يوفر بيئة عمل آمنة ومثالية للفرق الفنية بداخل الموقع عبر منصة جهزلي.

هندسة التركيب والربط الميداني للذراع الدوار

التثبيت الهيكلي على باب اللوحة ومحور القاطع يتم تثبيت قاعدة الدليل الشامل ذراع تشغيل يدوي خارجي ودوار للأجهزة بإحكام على الواجهة الخارجية لباب اللوحة باستخدام مسامير دقيقة، بينما يتم وصل القضيب الممتد بمقبض قاطع الدائرة الداخلي مع ضبط الطول بدقة لضمان سلاسة التدوير دون أي احتكاك بداخل الموقع عبر منصة جهزلي.

ضبط الاستقامة ومؤشرات الأوضاع الواضحة تتضمن واجهة الدليل الشامل ذراع تشغيل يدوي خارجي ودوار للأجهزة مؤشرات واضحة وبارزة تدل على وضعية القاطع (تشغيل – إيقاف – رحلة / Trip)، مما يسهل على الفنيين معرفة حالة النظام الكهربائي بنظرة سريعة من الخارج دون الحاجة لفتح اللوحة بداخل الموقع عبر منصة جهزلي.

جدول المواصفات الفنية ووظائفها

المميزات والعيوب الموضوعية

• المميزات الأساسية:

  • مستوى أمان فائق للمشغلين بفضل إمكانية التحكم الخارجي ومنع فتح اللوحة في وضع التشغيل باستخدام الدليل الشامل ذراع تشغيل يدوي خارجي ودوار للأجهزة بداخل الموقع عبر منصة جهزلي.

  • تصميم متين ومقاوم للعوامل البيئية والصدمات الميكانيكية الشائعة في البيئات الصناعية.

  • سهولة التركيب والضبط المرن لتناسب مختلف أحجام وأعماق لوحات التوزيع.

  • إمكانية القفل الآمن لمنع إعادة التشغيل العرضي أثناء الصيانة عبر الدليل الشامل ذراع تشغيل يدوي خارجي ودوار للأجهزة.

• العيوب والمعوقات الموضوعية:

  • يتطلب الدليل الشامل ذراع تشغيل يدوي خارجي ودوار للأجهزة دقة عالية ومحاذاة مثالية أثناء التركيب لضمان عدم حدوث احتكاك أو ثقل في حركة التدوير.

  • يضيف جزءاً إضافياً على واجهة اللوحة مما يتطلب مساحة خالية مناسبة على باب اللوحة.

الاستخدامات المناسبة وغير المناسبة

• الاستخدامات المثالية:

  • اللوحات الكهربائية الرئيسية والفرعية في المصانع والمنشآت الصناعية التي تتطلب استخدام الدليل الشامل ذراع تشغيل يدوي خارجي ودوار للأجهزة بداخل الموقع عبر منصة جهزلي.

  • الأبراج التجارية، المستشفيات، والمرافق الحيوية التي تحتم معايير الأمان فيها عدم فتح اللوحات للمشغلين العاديين.

  • لوحات التحكم الآلي ولوحات المحولات التي تتطلب تشغيلاً يدوياً خارجياً آمناً.

• الاستخدامات غير المناسبة:

  • اللوحات المكشوفة أو التي لا تحتوي على أبواب معدنية مخصصة للتركيب الخارجي لـ الدليل الشامل ذراع تشغيل يدوي خارجي ودوار للأجهزة.

  • التطبيقات المنزلية البسيطة التي تعتمد على قواطع صغيرة مدمجة داخل لوحات منزلية صغيرة.

طريقة التشغيل والتركيب الآمن

1. العزل الكهربائي التام: افصل التيار الكهربائي عن اللوحة وتأكد من انعدام الفولتية قبل البدء في تركيب الدليل الشامل ذراع تشغيل يدوي خارجي ودوار للأجهزة بداخل الموقع عبر منصة جهزلي.

2. تركيب قاعدة الذراع على الباب: حدد الموضع المناسب على باب اللوحة، وثبت مقبض الدليل الشامل ذراع تشغيل يدوي خارجي ودوار للأجهزة بإحكام وفقاً لمقاسات القاطع.

3. توصيل قضيب التمديد: صل محور التمديد بمقبض القاطع الداخلي واضبط الطول والمحاذاة بدقة لضمان حرية الحركة بداخل الموقع عبر منصة جهزلي.

4. اختبار الحركة والتعشيق: قم باختبار تدوير الذراع للتأكد من سلاسة فصل وصل القاطع، واختبار نظام تعشيق الباب للتأكد من عدم فتحه في وضع التشغيل.

تنبيه هام للسلامة: يُحظر نهائياً محاولة إجبار الدليل الشامل ذراع تشغيل يدوي خارجي ودوار للأجهزة بالقوة في حال وجود عائق ميكانيكي داخلي لعدم تكسير محاور التوصيل وتعريض نظام الأمان للخطر.

الصيانة، التنظيف، وإطالة العمر الافتراضي

• الفحص الدوري لمحاور الحركة: تحقق بانتظام من ثبات مسامير تثبيت الدليل الشامل ذراع تشغيل يدوي خارجي ودوار للأجهزة وخلو مسارات التدوير من الأتربة بداخل الموقع عبر منصة جهزلي.

• اختبار كفاءة التعشيق: تأكد دورياً من عمل نظام قفل باب اللوحة بشكل سليم ومطابق لمعايير الأمان المعتمدة.

• نظافة الواجهة الخارجية: حافظ على نظافة مقبض التشغيل الخارجي لضمان وضوح مؤشرات الأوضاع وسهولة الاستخدام.

نصائح هامة قبل الشراء

• التحقق من توافق الطراز مع القاطع: تأكد من أن الدليل الشامل ذراع تشغيل يدوي خارجي ودوار للأجهزة متوافق تماماً مع موديل وعائلة قواطع الدائرة لديك (مثل عائلات شنايدر المختلفة) بداخل الموقع عبر منصة جهزلي.

• قياس عمق اللوحة بدقة: تأكد من اختيار قضيب التمديد بالطول المناسب لعمق لوحة التوزيع الخاصة بك.

• الشراء من مصادر معتمدة: احرص على اقتناء الدليل الشامل ذراع تشغيل يدوي خارجي ودوار للأجهزة وملحقات شنايدر إلكتريك الأصلية حصرياً عبر منصة جهزلي لضمان الجودة، الأمان المعتمد، والدعم الفني المحترف.

الخلاصة الشاملة

يُعد الدليل الشامل ذراع تشغيل يدوي خارجي ودوار للأجهزة (Extended Rotary Handle) من شنايدر إلكتريك الحل الأمثل لتعزيز الأمان التشغيلي والتحكم الميكانيكي المريح في اللوحات الكهربائية الكبرى. بفضل تصميمه الدوار المتين، نظام تعشيق الباب الصارم، وإمكانية القفل الآمن أثناء الصيانة، يضمن هذا الملحق حماية قصوى للمشغلين وتسهيلاً تاماً لإدارة القواطع من خارج اللوحة. يمثل اختيار هذا المنتج الأصلي وتوفيره عبر منصة جهزلي الخطوة الاستراتيجية الأبرز لرفع معايير الأمان والكفاءة في منشأتك.
