أوفرلود حراري – شنايدر إلكتريك (Schneider Electric Thermal Overload Relay)
Price range: 4.231,80 EGP through 18.483,00 EGP
المعمارية الفيزيائية لأوفرلود شنايدر الحراري
تعتمد المعمارية الهندسية ل أوفرلود حراري شنايدر إلكتريك على آلية ميكانيكية حرارية دقيقة تتألف من شرائح معدنية ثنائية (Bi-metallic Strips) ملفوف حولها مسارات تيار الحمل الرئيسي للمحرك. عند مرور تيار يتجاوز القيمة المقننة والمضبوطة مسبقاً، ترتفع حرارة هذه الشرائح وتتمدد بنسب مختلفة نتيجة اختلاف معامل التمدد الحراري للمعدنين، مما يسبب انحناءً ميكانيكياً يدفع ذراع الفصل الداخلي لتغيير حالة نقاط التحكم المساعدة بداخل الموقع عبر منصة جهزلي.

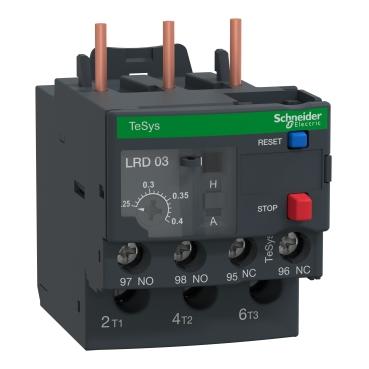

يحتوي الأوفرلود على قرص مدرج لضبط تيار الفصل بدقة (Current Setting Dial) يتناسب مع تيار الحمل الكامل للمحرك (FLA)، بالإضافة إلى مفتاح اختيار بين إعادة الضبط اليدوي أو التلقائي (Manual/Automatic Reset). يتميز التصميم باحتوائه على خاصية الحماية من سقوط أحد الفازات عبر آلية التفاضل الميكانيكي الداخلي التي تسرع عملية الفصل لحماية المحرك من السخونة غير المتماثلة، ويتم ربطه ميكانيكياً ومباشرة أسفل كونتاكتورات شنايدر المتوافقة بداخل الموقع عبر منصة جهزلي.
Please sign in to submit a product report.
Technical specifications
A single structured view of reviewed Product Entry data and canonical WooCommerce specifications.
- Ampere
- 0.25 - 0.4 أمبير، 0.4 - 0.63 أمبير، 1 - 1.6 أمبير، 1.6 - 2.5 أمبير، 2.5 - 4 أمبير، 4- 6 أمبير، 5.5 - 8 أمبير، 7 - 10 أمبير، 12 - 18 أمبير، 17 - 25 أمبير، 23 - 32 أمبير، 30 - 40 أمبير، 37 - 50 أمبير، 48 - 65 أمبير، 9 ~ 13 أمبير، 16 ~ 24 أمبير، 30 ~ 38 أمبير، 55 ~ 70 أمبير، 63 ~ 80 أمبير، 80 ~ 104 أمبير، 95 ~ 120 أمبير، 110 ~ 140 أمبير
- Brand
- Schneider Electric
- Description
- Reviews
Description
الموسوعة التشغيلية والهندسية الكبرى: المعمارية الفيزيائية لأوفرلود شنايدر الحراري
التحليل الهيكلي ومكونات الأمان لأوفرلود شنايدر الحراري
شرائح حرارية ثنائية المعدن معالجة:
عناصر حرارية عالية الحساسية تقيس بدقة أي ارتفاع في درجة حرارة الكابلات والتيار المار للمحرك بالموقع.
نقاط تحكم مساعدة مدمجة قياسية:
نقطة مغلقة تستخدم لقطع التغذية عن ملف الكونتاكتور، ونقطة مفتوحة لربطها بلمبة بيان الأعطال عبر جهزلي.
زر اختبار ميكانيكي مدمج (Test Button):
مفتاح خارجي يتيح لمهندسي الصيانة محاكاة حالة الخطأ والتأكد من سلامة تتابع دوائر التحكم بداخل الموقع.
التميز التشغيلي والجدوى الإنشائية في التوريدات (Schneider TeSys Overload)
التكامل الميكانيكي المثالي:
يركب مباشرة أسفل كونتاكتور شنايدر دون الحاجة لأسلاك ربط أو قضبان نحاسية إضافية، مما يوفر مساحة اللوحة عبر جهزلي.
حماية ذكية ضد غياب الفازات:
يفصل المحرك سريعاً في حال سقوط فازة واحدة، مما يمنع احتراق الملفات نتيجة سحب تيار مضاعف على باقي الأوجه بالموقع.
اعتمادية استشارية مطلقة:
جهاز الحماية الحرارية من شنايدر هو البند القياسي المعتمد في كافة مشاريع المياه، الصرف، والتكييف المركزي عبر جهزلي.
المواصفات الفنية المتقدمة وجدول المقايسات الاستشارية 📊
| الخاصية التقنية والميكانيكية | المواصفة القياسية المعتمدة للمنتج | الأثر التطبيقي في بيئة العمل بالموقع |
|---|---|---|
| البراند والجهة المصنعة المعتمدة | شركة شنايدر إلكتريك العالمية | جودة وتكنولوجيا عالمية تضمن القبول الفوري من كافة المكاتب الاستشارية. |
| العائلة والخط التجاري المعتمد | تيسييس (TeSys LRD / EasyPact) | موثوقية تشغيلية فائقة في حماية المحركات والمضخات عبر جهزلي. |
| آلية الحماية والتشغيل الأساسية | حرارية ثنائية المعدن تفاضلية | دقة متناهية في الفصل عند زيادة الحمل أو سقوط أحد الأوجه بالموقع. |
| خيارات نطاق ضبط الأمبير | تدعم كافة نطاقات وتدريجات التيار | مرونة كاملة لتتناسب مع القدرات والأمبيرات المختلفة للمحركات بالموقع. |
| نقاط التحكم المساعدة المدمجة | نقطة مفتوحة ونقطة مغلقة مستقلة | سهولة ربط المنتج بدوائر الإنذار وفصل التغذية عن الكونتاكتور عبر جهزلي. |
| نوع وإمكانية إعادة الضبط (Reset) | يدوياً أو تلقائياً بحسب الاختيار | مرونة في تلبية شروط الصيانة الذاتية أو اليدوية بداخل لوحة التحكم. |
| طريقة التثبيت الميكانيكي | مباشر أسفل الكونتاكتور أو مستقل | سرعة توصيل فائقة وثبات ميكانيكي ممتاز بداخل اللوحة الكهربائية بداخل الموقع. |
اسم المنتج (Product Title) | مدى تيار الأوفرلود (Overload Range) | الكونتاكتور المناسب (Compatible Contactor) |
|---|---|---|
أوفرلود حماية المحرك – Overload Relay | 0.25A ~ 0.40A | D09 : D38 |
أوفرلود حماية المحرك – Overload Relay | 0.40A ~ 0.63A | D09 : D38 |
أوفرلود حماية المحرك – Overload Relay | 0.63 ~ 1 A | D09 : D38 |
أوفرلود حماية المحرك – Overload Relay | 1 ~ 1.6 A | D09 : D38 |
أوفرلود حماية المحرك – Overload Relay | 1.6 ~ 2.5 A | D09 : D38 |
أوفرلود حماية المحرك – Overload Relay | 2.5 ~ 4 A | D09 : D38 |
أوفرلود حماية المحرك – Overload Relay | 4 ~ 6 A | D09 : D38 |
أوفرلود حماية المحرك – Overload Relay | 5.5 ~ 8 A | D09 : D38 |
أوفرلود حماية المحرك – Overload Relay | 7 ~ 10 A | D09 : D38 |
أوفرلود حماية المحرك – Overload Relay | 9 ~ 13 A | D12 : D38 |
أوفرلود حماية المحرك – Overload Relay | 12 ~ 18 A | D18 : D38 |
أوفرلود حماية المحرك – Overload Relay | 16 ~ 24 A | D25 : D38 |
أوفرلود حماية المحرك – Overload Relay | 23 ~ 32 A | D25 : D38 |
أوفرلود حماية المحرك – Overload Relay | 30 ~ 38 A | D32 : D38 |
أوفرلود حماية المحرك – Overload Relay | 17 ~ 25 A | D40 : D95 |
أوفرلود حماية المحرك – Overload Relay | 23 ~ 32 A | D40 : D95 |
أوفرلود حماية المحرك – Overload Relay | 30 ~ 40 A | D40 : D95 |
أوفرلود حماية المحرك – Overload Relay | 37 ~ 50 A | D50 : D95 |
أوفرلود حماية المحرك – Overload Relay | 48 ~ 65 A | D50 : D95 |
أوفرلود حماية المحرك – Overload Relay | 55 ~ 70 A | D65 : D95 |
أوفرلود حماية المحرك – Overload Relay | 63 ~ 80 A | D80 |
أوفرلود حماية المحرك – Overload Relay | 63 ~ 80 A | D80 : D95 |
أوفرلود حماية المحرك – Overload Relay | 80 ~ 104 A | D95 |
أوفرلود حماية المحرك – Overload Relay | 80 ~ 104 A | D115 : D150 |
أوفرلود حماية المحرك – Overload Relay | 95 ~ 120 A | D115 : D150 |
أوفرلود حماية المحرك – Overload Relay | 110 ~ 140 A | D150 |
الخاتمة الهندسية والاستشارية للمنتج
عندما تباشرين مراجعة واعتماد منظومات الحماية الكهربائية للمحركات، المضخات، وأنظمة التبريد بداخل لوحات القوى والتحكم لمشاريعكِ الإنشائية، فإن أوفرلود حراري شنايدر إلكتريك يمثل خط الدفاع الحراري الذكي والأكثر أماناً ومطابقة للمواصفات الهندسية العالمية، لتضمني سلامة المعدات من الاحتراق واستمرارية العمل الموثوق، ويمكنكِ اعتماده وتوريده بكافة مقاساته ونطاقاته عبر شريككِ الاستراتيجي منصة جهزلي.
