جهاز حماية ارتفاع وانخفاض الجهد قابل للضبط 3P 380V – شنايدر اليكتريك
Original price was: 12.318,67 EGP.11.097,90 EGPCurrent price is: 11.097,90 EGP.
الدليل الشامل جهاز حماية ارتفاع الجهد ثلاثي الطور القابل للضبط من شنايدر: المعمارية الكهربائية والفيزيائية، عتبات الفولتية الدقيقة، وتقنيات التأمين الصناعي المركزي
مقدمة تعريفية بمنظومة حماية شبكات القوة ثلاثية الأطوار وعائلة الأجهزة الذكية
في هندسة التركيبات الكهربائية وتصميم شبكات التوزيع الصناعية ذات القدرة العالية، تُمثل حماية الخطوط العمومية واللوحات الرئيسية والمحركات الضخمة من تقلبات الجهد المفاجئة ركيزة أساسية لضمان استمرارية التشغيل وتفادي التلف الكارثي للمعدات الحثية والإلكترونية. تتعرض خطوط القوة ثلاثية الأطوار (3 Phases + Neutral/Earth) غالباً لصدمات جهد مدمرة أو هبوط حاد ناتجة عن الأعطال العمومية في الشبكة أو تبديل الأحمال الضخمة، مما يهدد بتعطل المنظومة بالكامل. يُعد جهاز حماية ارتفاع وانخفاض الجهد القابل للضبط لشبكات القوة ثلاثية الأطوار Adjustable 3-Phase Voltage Monitoring & Protection Relay – 380V/400V من شنايدر إلكتريك Schneider Electric بمثابة الدرع الإلكتروني المركزي المخصص لحماية الخطوط العمومية، اللوحات الرئيسية، والمحركات الصناعية الضخمة التي تعمل بنظام ثلاث مراحل. يتيح هذا الجهاز للمهندس إمكانية ضبط عتبات الفصل بدقة مخصصة Adjustable Thresholds للحد الأعلى Overvoltage والحد الأدنى Undervoltage لجهد الشبكة، فإذا تعرض الخط لتأرجح مفاجئ، صدمة جهد، أو هبوط حاد، يتدخل الجهاز فوراً لفصل دائرة التحكم وحماية المنظومة بالكامل بداخل الموقع عبر منصة جهزلي.
المعمارية الكهربائية والفيزيائية لجهاز حماية الجهد ثلاثي الطور
دوائر المقارنة الرقمية والمعالجة اللحظية للجهد الثلاثي
تعتمد المعمارية الكهربائية لجهاز حماية الجهد ثلاثي الطور من شنايدر على معالجات دقيقة رقمية ودوائر تماثلية بالغة الدقة تقيس باستمرار القيمة الفعالة للجهد اللحظي بين خطوط الأطوار الثلاثة وبعضها أو بين الأطوار والمحايد. تقوم هذه الدوائر بتحليل الموجات الجيبية للجهد على مدار الساعة ومقارنتها بالقيم المعيارية المبرمجة عبر مفاتيح الضبط الأمامية، مما يضمن سرعة استجابة فائقة عند حدوث أي انحراف عن النطاق الآمن المسموح به في شبكات 380V/400V.
هندسة الاستجابة السريعة وفصل الأحمال الكبرى
يمتلك الجهاز بنية فيزيائية وإلكترونية متطورة تضمن استجابة فورية خلال أجزاء من الثانية عند رصد صدمات الجهد العالية أو الهبوط الشديد في اللوحات الرئيسية. يمنع هذا التدخل السريع وصول التيارات والجهود المدمرة إلى الملفات الداخلية للمحركات والآلات الثقيلة، مما يحافظ على سلامة المنظومة المتصلة ويمنع تضررها نهائياً بداخل الموقع عبر منصة جهزلي.
Please sign in to submit a product report.
Technical specifications
A single structured view of reviewed Product Entry data and canonical WooCommerce specifications.
- العلامة التجارية
- Schneider Electric
- Description
- Reviews
Description
الدليل الشامل جهاز حماية ارتفاع وانخفاض الجهد ثلاثي الطور القابل للضبط من شنايدر: المعمارية الكهربائية والفيزيائية، عتبات الفولتية الدقيقة، وتقنيات التأمين الصناعي المركزي.
وظائف الضبط المتقدمة وإدارة عتبات الفصل والوصول
الضبط الدقيق لعتبات الحد الأعلى والحد الأدنى للجهد (Over/Undervoltage)
يتميز الجهاز بإمكانية ضبط حدود الفصل بمرونة تامة عبر أقراص دوارة مخصصة على الواجهة الأمامية؛ حيث يمكن للمهندس تحديد قيمة الجهد الأقصى المسموح به وقيمة الجهد الأدنى بناءً على متطلبات الأحمال الصناعية والشبكة العمومية. يتيح هذا التحكم المخصص ملاءمة الجهاز لمختلف بيئات العمل والشبكات الكهربائية ذات التذبذبات العالية.
أزمنة التأخير الزمني (Time Delay) لمنع رحلات الفصل الوهمية
زود الجهاز بنظام تأخير زمني قابل للضبط Delay Timer يعمل على منع الفصل الفوري غير المبرر عند حدوث تذبذبات لحظية عابرة لا تشكل خطراً حقيقياً على خطوط القوة. كما يضمن تأخير إعادة التوصيل بعد عودة التيار لاستقرار الشبكة تماماً وحماية ضواغط الهواء الكبرى والمعدات الحثية من التلف الناتج عن عودة التيار المتكررة والسريعة.
هندسة البدن العازل ومعايير المؤشرات الضوئية
التصميم المدمج القابل للتركيب على قضبان DIN

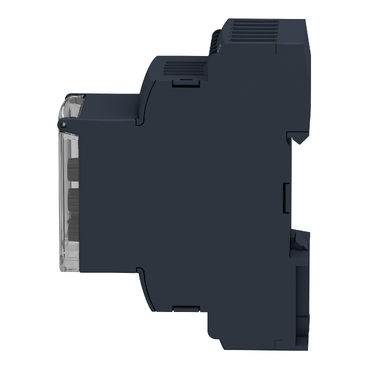

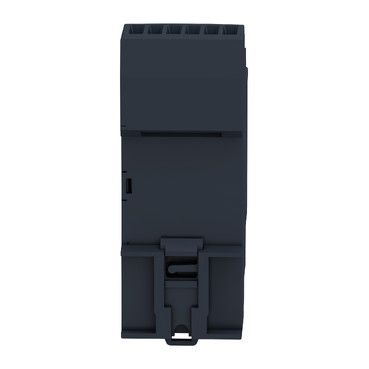

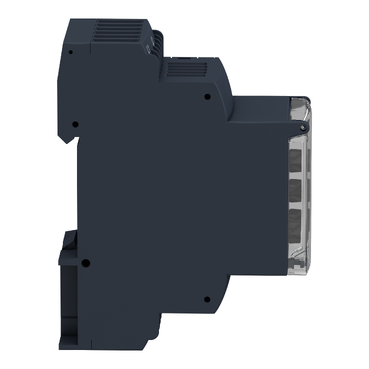

صُمم الهيكل الخارجي لجهاز شنايدر بعرض قياسي ومدمج يتوافق تماماً مع معايير التركيب على قضبان التثبيت المعدنية DIN Rails داخل لوحات التوزيع والتحكم الرئيسية. يتيح هذا التصميم النحيف توفير مساحات واسعة داخل اللوحة، مما يسهل عملية تنظيم الأسلاك وتوزيع المكونات بكفاءة هندسية عالية ومظهر منظم.
واجهة البيان الضوئية (LED Indicators) لمتابعة الحالة
تحتوي واجهة الجهاز على مؤشرات ضوئية تعتمد على تقنية الـ LED لتوضيح الحالة التشغيلية للشبكة لحظياً. يضيء المؤشر الأخضر للإشارة إلى سلامة الجهد ووجوده ضمن النطاق الآمن، بينما تضيء المؤشرات الحمراء للتنبيه عند حدوث ارتفاع أو انخفاض في الفولتية، مما يسهل التشخيص البصري السريع للصيانة.
جدول المواصفات الفنية ووظائفها
| المواصفة التقنية | الوظيفة الأساسية | الفائدة العملية للمستخدم |
|---|---|---|
| مراقبة الجهد ثلاثي الطور (3-Phase Voltage Monitoring) | قياس وفحص الفولتية المستمرة بين الأطوار (380V/400V). | حماية الخطوط العمومية واللوحات الرئيسية والمحركات من تقلبات الخط. |
| عتبات فصل قابلة للضبط (Adjustable Thresholds) | تكييف قيم الحد الأعلى والأدنى للجهد وفقاً لمتطلبات المنظومة. | توفير حماية مخصصة ودقيقة تناسب حساسية المعدات الصناعية المتصلة. |
| تأخير زمني للتشغيل (Adjustable Time Delay) | التحكم في زمن الاستجابة وإعادة التوصيل بعد عودة التيار. | منع الفصل الوهمي وحماية المحركات والمعدات الحثية من التلف. |
| نقاط تلامس تبديلية مساعدة (Relay Output) | توفير مسارات كهربائية لقطع دائرة التحكم عند حدوث خلل. | إرسال إشارة فورية لفصل دائرة القدرة وحماية المنظومة بأمان تام. |
| تصميم مدمج لقضبان DIN Rail | التثبيت السريع والمرن داخل لوحات التوزيع والتحكم الرئيسية. | توفير المساحة وسهولة التركيب والصيانة داخل اللوحة الصناعية. |
المميزات والعيوب الموضوعية
المميزات الأساسية:
حماية مركزية دقيقة: إمكانية ضبط عتبات الجهد وأزمنة التأخير تمنح المهندس تحكماً كاملاً في مستوى أمان الشبكة.
موثوقية عالية وثبات ميكانيكي: المعالجات الرقمية المتقدمة تضمن دقة القياس واستقرار الأداء لمليارات الدورات في الظروف الشاقة.
سهولة المتابعة البصرية: المؤشرات الضوئية الواضحة توضح حالة الشبكة وأسباب الأعطال لحظياً دون الحاجة لأجهزة قياس معقدة.
تصميم مدمج عملي: يتلاءم بسهولة مع لوحات التحكم الرئيسية والفرعية دون الحاجة لتعديلات كبرى بداخل الموقع عبر منصة جهزلي.
المعوقات والعيوب الموضوعية:
مقيد بشهادة وقدرة الجهد الثلاثي: الجهاز مخصص حصرياً لشبكات القوة ثلاثية الأطوار (380V/400V) ولا يُستخدم في حماية الشبكات أحادية الطور المنزلية البسيطة.
يتطلب ضبطاً دقيقاً: يحتاج إلى معرفة هندسية صحيحة لضبط قيم العتبات وأزمنة التأخير لتجنب الفصل غير المبرر أو التأخر في حماية الأحمال.
الاستخدامات المناسبة وغير المناسبة
الاستخدامات المثالية:
لوحات التوزيع والتحكم الرئيسية في المصانع والمنشآت التجارية الكبرى لحماية الخطوط العمومية.
محطات ومعدات الضخ الكبرى والمضخات الغاطسة التي تعمل بنظام ثلاث مراحل.
أنظمة التكييف المركزي والمبردات الصناعية (Chillers) وضواغط الهواء الضخمة.
التطبيقات الصناعية التي تعاني من تذبذبات مستمرة في جهد الشبكة العمومية وتستوجب حماية وقائية دقيقة بداخل الموقع عبر منصة جهزلي.
الاستخدامات غير المناسبة:
الشبكات والخطوط أحادية الوجه (Single-Phase Networks) لكون الجهاز مصمماً حصرياً لأنظمة القوة ثلاثية الأطوار.
التطبيقات البسيطة جداً التي لا تتطلب سوى مراقبة تتابع الفازات فقط دون الحاجة لضبط عتبات الفولتية.
طريقة التشغيل والتركيب الآمن
العزل الكهربائي الكلي: افصل التغذية الرئيسية للوحة وتأكد تماماً من غياب الجهد باستخدام أداة قياس معتمدة قبل البدء بالتركيب.
تثبيت الجهاز: ركب جهاز حماية الجهد ثلاثي الطور على قضبان التثبيت المعدنية DIN Rail داخل لوحة التحكم الرئيسية.
توصيل خطوط الأطوار والمحايد: وصل كابلات الأطوار الثلاثة (L1, L2, L3) وكابل المحايد (Neutral) بالأطراف المخصصة على الجهاز وفقاً للرسم الهندسي التوضيحي.
ضبط العتبات وربط نقاط التحكم: اضبط أقراص الجهد وزمن التأخير وفقاً لمتطلبات الأحمال، ثم اربط نقاط تلامس الريلاي بدائرة التحكم الرئيسية لضمان قطع القدرة بأمان بداخل الموقع عبر منصة جهزلي.
تنبيه هام للسلامة: تأكد من مطابقة جهد الشبكة الفعلية والجهد المقنن للجهاز قبل إتمام التوصيل النهائي لتفادي تلف الدوائر الإلكترونية الداخلية.
الصيانة، التنظيف، وإطالة العمر الافتراضي
الفحص الدوري للربط والأطراف: تأكد من إحكام ربط المسامير والأطراف الكهربائية دورياً لمنع حدوث أي ارتخاء ناتج عن الاهتزازات أو التمدد الحراري داخل لوحات القوة.
النظافة الجافة للمحيط: حافظ على نظافة محيط الجهاز وخلوه من الأتربة والزيوت باستخدام الهواء المضغوط بحذر شديد وبدون استخدام سوائل رطبة.
اختبار كفاءة الضبط والحماية: قم بمراجعة قيم العتبات واختبار استجابة نقاط التلامس دورياً للتأكد من كفاءة قطع دائرة التحكم عند تقلبات الجهد العمومية.
نصائح هامة قبل الشراء
تحديد المتطلبات الفنية بدقة: تأكد من أن جهاز حماية الجهد يغطي بدقة نطاق الجهد ثلاثي الطور المتوافق مع شبكتك الصناعية (380V/400V).
التحقق من قدرة التحمل: تأكد من توافق نقاط تلامس الريلاي الداخلية مع تيار دائرة التحكم أو الكونتاكتور الرئيسي المرتبط بالحمل.
اقتناء المنتجات الأصلية: احرص على شراء الأجهزة الأصلية المعتمدة من شنايدر إلكتريك لضمان دقة المعالجات الرقمية وتوافرها عبر منصة جهزلي.
الخلاصة الشاملة
يُعد جهاز حماية الجهد ثلاثي الطور القابل للضبط من شنايدر إلكتريك الدرع الإلكتروني المركزي والأساسي لحماية الخطوط العمومية، اللوحات الرئيسية، والمحركات الصناعية الضخمة من أخطر تقلبات الشبكة. بفضل إمكانية ضبط عتبات الفصل للحدين الأعلى والأدنى بدقة تامية لجهد 380V/400V، وأزمنة التأخير الذكية التي تمنع الفصل الوهمي، يضمن الجهاز أعلى مستويات الأمان والموثوقية التشغيلية. يمثل الاستثمار في هذا الجهاز الأصلي وتوفيره عبر منصة جهزلي خطوة استراتيجية حتمية لرفع كفاءة الحماية الكهربائية في منشأتك، وحماية أصولك ومعداتك الباهظة من التلف، وضمان استمرارية العمل بأمان تام واحترافية عالية على المدى الطويل.
