In stockSKU: HDM3250OFAL2R3P

تلامسات مساعدة/إنذار (Auxiliary/Alarm) يمين مع أطراف توصيل لـ HDM3-160/250 و HDM3E-125/250 ثلاثي الأطوار – هيمل

الشركة المصنعةHIMELعرض جميع منتجات HIMEL

Original price was: 1.926,96 EGP.Current price is: 1.736,00 EGP.

مقدمة شاملة: أهمية ملحقات المراقبة والتحكم في القواطع الكهربائية

في المنظومات الكهربائية الحديثة، سواء كانت صناعية أو تجارية، لا غنى عن التكامل التام بين عناصر الحماية الآلية وأنظمة التحكم والمراقبة الرقمية. إن قواطع الدائرة المقولبة (MCCB) تمثل خط الدفاع الأول ضد الأعطال، ولكن معرفة حالتها اللحظية (سواء كانت في وضع الفتح أو الغلق) أو رصد أسباب فصلها التلقائي (نتيجة حمل زائد أو قصور في الدائرة) يتطلب حلولاً هندسية دقيقة تسمى بـ “الملحقات الذكية”.



يُعتبر طقم التلامسات المساعدة وتلامسات الإنذار (Auxiliary and Alarm Switch Contacts) المصمم خصيصاً للعمل في الجهة اليمنى لقواطع هيمل (Himel) من السعات المتوسطة (HDM3-160/250 و HDM3E-125/250) بمثابة العين الساهرة والأذن الحساسة للمهندس ومسؤول التشغيل داخل الموقع، مما يضمن أقصى درجات الشفافية التشغيلية والتدخل الفوري عند الطوارئ عبر منصة جهزلي.
Trusted products
Secure payment
Technical support
Reliable shipping
Your order is protected and can be reviewed before payment.
Verified product data

Technical specifications

A single structured view of reviewed Product Entry data and Gahzly product specifications.

Verified
الماركة التجارية
هيمل (Himel)Verified
نوع الملحق
تلامسات مساعدة وتلامسات إنذار جانبية مع أطراف توصيل (Auxiliary & Alarm Switch Contacts)Verified
جهة التركيب
الجانب الأيمن من القاطع (Right-side internal mounting)Verified
القواطع المتوافقة
قواطع الدائرة (MCCB) سلاسل HDM3 (160 / 250 أمبير) و HDM3E (125 / 250 أمبير)Verified
خامة نقاط التلامس
نحاس مطلي بسبائك الفضة عالية التوصيلVerified
طريقة التوصيل
مزود بأطراف توصيل مدمجة لسهولة الربط بدوائر التحكم والإنذارVerified
وظيفة التلامسات المساعدة
رصد وتتبع وضعية القاطع اللحظية (فتح / غلق)Verified
وظيفة تلامسات الإنذار
إرسال إشارة تنبيه فورية عند الفصل الأوتوماتيكي للأعطال والقصورVerified
المعايير القياسية
مطابق للمعايير الدولية لاختبارات الملحقات الكهربائية (IEC)Verified
العلامة التجارية
Himel
Manufacturer Company
Himel
Where it fits

Applications & industries

Applications

  • رصد حالة القاطع (فتح/غلق) وإرسال إشارات إنذار فورية عند حدوث الأعطال وقصور الدائرة.

Industries

لوحات التوزيع الكهربائية، أنظمة التحكم الآلي، ومراكز التشغيل الصناعي والتجاري.
Documents

Product resources

Verified answers

Verified product answers

Reviewed answers based on verified product facts.

6
ما هي الوظيفة الأساسية لطقم التلامسات المساعدة والإنذار هذا؟

تتمثل الوظيفة الأساسية في رصد الحالة اللحظية لقاطع الدائرة (فتح أو غلق) وإرسال إشارات إنذار فورية ودقيقة عند حدوث أي فصل تلقائي ناتج عن أعطال أو قصور في الدائرة.

Verified product information
مع أي سلاسل وقواطع يتوافق هذا الطقم تحديداً؟

هذا الطقم متوافق هندسياً وبشكل مباشر مع قواطع الدائرة المقولبة (MCCB) ثلاثية الأطوار من ماركة هيمل سلاسل HDM3 بفريمات 160 و 250 أمبير، وسلاسل HDM3E بفريمات 125 و 250 أمبير.

Verified product information
في أي جهة من القاطع يتم تركيب هذا الملحق؟

يتم تركيب وتثبيت هذا الملحق حصرياً داخل التجويف الأيمن المخصص له تحت الغطاء الرئيسي للقاطع لضمان التوافق الميكانيكي السليم.

Verified product information
ما هو الفرق الأساسي بين التلامسات المساعدة وتلامسات الإنذار في الطقم؟

التلامسات المساعدة تتغير وضعيتها مع حركة يد القاطع بالفتح أو الغلق، بينما تظل تلامسات الإنذار ثابتة لا تتغير إلا عندما يفصل القاطع أوتوماتيكياً بسبب عطل أو قصور.

Verified product information
هل يؤثر التشغيل المتكرر على كفاءة نقل الإشارات الكهربائية؟

لا، لأن نقاط التلامس والريش الداخلية مصنعة من نحاس عالي الجودة ومطلي بسبائك الفضة لضمان استقرار التوصيل ومنع أي مقاومة تذكر.

Verified product information
كيف يتم ربط هذه التلامسات بنظام التحكم في اللوحة؟

يتم ربطها بسهولة عبر أطراف التوصيل المدمجة الخاصة بالملحق مباشرة إلى لمبات البيان الموجودة على واجهة اللوحة أو إلى وحدات التحكم الرقمي وأنظمة PLC.

Verified product information

Description

الموسوعة التشغيلية والهندسية الكبرى: الآلية الفيزيائية والقدرة المناورية لطقم التلامسات المساعدة وتلامسات الإنذار الأيمن من هيمل (Himel Right-Side Auxiliary & Alarm Contacts for HDM3 160/250A & HDM3E 125/250A)

مقدمة شاملة: أهمية ملحقات المراقبة والتحكم في القواطع الكهربائية

في المنظومات الكهربائية الحديثة، سواء كانت صناعية أو تجارية، لا غنى عن التكامل التام بين عناصر الحماية الآلية وأنظمة التحكم والمراقبة الرقمية. إن قواطع الدائرة المقولبة (MCCB) تمثل خط الدفاع الأول ضد الأعطال، ولكن معرفة حالتها اللحظية (سواء كانت في وضع الفتح أو الغلق) أو رصد أسباب فصلها التلقائي (نتيجة حمل زائد أو قصور في الدائرة) يتطلب حلولاً هندسية دقيقة تسمى بـ “الملحقات الذكية”.
يُعتبر طقم التلامسات المساعدة وتلامسات الإنذار (Auxiliary and Alarm Switch Contacts) المصمم خصيصاً للعمل في الجهة اليمنى لقواطع هيمل (Himel) من السعات المتوسطة (HDM3-160/250 و HDM3E-125/250) بمثابة العين الساهرة والأذن الحساسة للمهندس ومسؤول التشغيل داخل الموقع، مما يضمن أقصى درجات الشفافية التشغيلية والتدخل الفوري عند الطوارئ عبر منصة جهزلي.

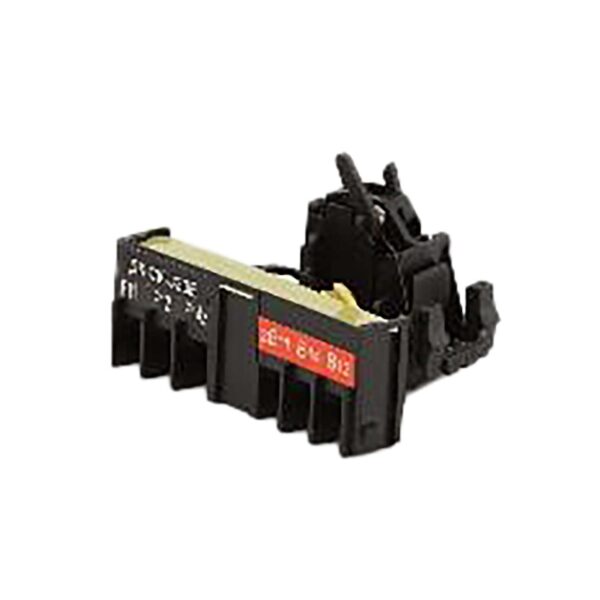

HDM3S_Aux_Alarm_terminal_1500

المعمارية الفيزيائية والتصميم الهندسي المتقدم (Structural & Physical Architecture)

              ┌─────────────────────────────────────────────────────────┐
              │    الهيكل الميكانيكي لطقم التلامسات المساعدة والإنذار    │
              └──────────────────────────┬──────────────────────────────┘
                                         │
        ┌────────────────────────────────┼────────────────────────────────┐
        │                                │                                │
┌───────┴───────────────┐     ┌──────────┴─────────────┐     ┌────────────┴───────────┐
│ ريش نحاس مطلي بالفضة  │     │ تعشيق ميكانيكي أيمن    │     │ أطراف توصيل مدمجة      │
│ (Silver-Alloy Contacts)│    │ (Right-Side Linkage)   │     │ (Control Terminals)    │
└───────────────────────┘     └────────────────────────┘     └────────────────────────┘

1. ريش تلامس من النحاس المطلي بسبائك الفضة (Silver-Alloy Plated Copper Contacts)

  • نقل إشارات فائق النقاء: يتكون الطقم من ريش تلامس كهربائية مصنوعة من أجود أنواع النحاس المطلي بسبائك الفضة عالية التوصيل؛ وهو ما يضمن استقرار إشارات التحكم الدقيقة تماماً بدون أي مقاومة تذكر أو فقدان في الجهد عبر خطوط التوصيل بداخل الموقع عبر منصة جهزلي.
  • تحمل دورات التبديل المستمرة: تقاوم السبائك الفضية التآكل والأكسدة، مما يحافظ على موثوقية الإشارة لآلاف العمليات المتتالية.

2. التثبيت الداخلي والتعشيق الميكانيكي الأيمن (Right-Side Internal Cavity Mounting)

  • تطابق ميكرومتري دقيق: يتم تثبيت هذه التلامسات باحترافية داخل التجويف الأيمن المخصص لها تحت الغطاء الرئيسي للقاطع المدمج ثلاثي الأطوار، ليتطابق ميكانيكياً وبشكل تام مع عمود الحركة الداخلي للقاطع.
  • ترجمة الحركة الميكانيكية لإشارة رقمية: يحول الملحق كل حركة ميكانيكية لذراع القاطع أو عملية فصل تلقائي إلى إشارة كهربائية واضحة وموثوقة تُرسل مباشرة لغرف المراقبة عبر منصة جهزلي.

التقسيم الوظيفي المزدوج (مساعدة + إنذار) وآلية العمل

تتميز هذه المنظومة بتكاملها الفريد حيث تجمع بين وظيفتين أساسيتين ومستقلتين في طقم واحد مدمج:
[تغيير وضع يد القاطع (ON / OFF)] ─────────> [تغيير حالة التلامسات المساعدة (Auxiliary)] ──> [بيان حالة التشغيل]
[فصل القاطع بسبب عطل (TRIP)] ────────────> [تغيير حالة تلامسات الإنذار (Alarm)] ──────────> [تشخيص فوري للعطل]

1. التلامسات المساعدة (Auxiliary Contacts – AX)

  • مراقبة حالة التشغيل العامة: تتغير وضعيتها ديناميكياً (من مفتوح $NO$ إلى مغلق $NC$ أو العكس) تبعاً لتغير وضعية يد أو ذراع القاطع الرئيسية سواء بالفتح أو الغلق اليدوي أو الآلي.
  • التطبيق العملي: تتيح متابعة حالة التشغيل العامة على شاشات المراقبة المركزية أو إضاءة لمبات البيان (ON/OFF) على واجهة اللوحة بداخل الموقع عبر منصة جهزلي.

2. تلامسات الإنذار (Alarm Contacts – AL)

  • التمييز الذكي للأعطال الحقيقية: تظل هذه التلامسات مستقرة وثابتة تماماً طوال فترة التشغيل العادي، ولا تتحرك أو تغير وضعيتها عند الفصل أو الوصل اليدوي الاعتيادي.
  • الاستجابة الحصرية لحالات الـ Trip: لا تغير وضعيتها إلا حصرياً عندما يفصل القاطع أوتوماتيكياً نتيجة حدوث عطل حقيقي مثل الحمل الزائد (Overload)، قصور الدائرة الكهربائية (Short Circuit)، أو الفصل عبر كويل الشنت/انخفاض الجهد، مما يسهل تشخيص الأعطال وعزلها فوراً عبر منصة جهزلي.

المميزات والفوائد الرئيسية للمنتج

  • مراقبة لحظية دقيقة: يوفر تحديثات فورية ومستمرة لحالة القواطع في لوحات التوزيع الرئيسية والفرعية بداخل الموقع عبر منصة جهزلي.
  • توافق هندسي تام: مصمم خصيصاً ليتكامل بدقة مع قواطع هيمل سلاسل HDM3 (160 و 250 أمبير) و HDM3E الإلكترونية (125 و 250 أمبير) للتركيب في الجهة اليمنى.
  • سهولة الربط والتوصيل: مزود بأطراف توصيل مدمجة وواضحة لتسهيل ربطه بدوائر التحكم، لمبات الإشارة، أو أنظمة التشغيل الآلي (PLC).
  • عمر افتراضي طويل: مكونات داخلية مقاومة للتآكل ومصممة لتحمل آلاف دورات التبديل والتشغيل دون أي تراجع في الأداء عبر منصة جهزلي.
  • أمان استثنائي وتقليل وقت التوقف (Downtime): يساعد في تقليل وقت توقف المعدات وخطوط الإنتاج من خلال التنبيه السريع والدقيق لأماكن الأعطال المفاجئة وتمييزها عن الفصل اليدوي.

المواصفات الفنية المتقدمة وجدول المقايسات الاستشارية

يقدم الجدول التالي بياناً هندسياً مفصلاً لكافة الخصائص التقنية والميكانيكية لطقم التلامسات المساعدة والإنذار الأيمن هيمل (للفريمات المتوسطة):
الخاصية التقنية والميكانيكيةالمواصفة القياسية المعتمدة للمنتجالأثر التطبيقي في بيئة العمل بالموقع
البراند وجهة الاعتماد الهندسيةشركة هيمل العالمية المعتمدة (Himel)قبول فوري ومضمون في مواصفات الاستشاري ومحاضر فحص الموقع.
نوع وطبيعة الملحقطقم تلامسات مساعدة وتلامسات إنذار (Auxiliary + Alarm Contacts)جمع وظيفتي مراقبة التشغيل وتشخيص الأعطال (Trip) في وحدة واحدة.
التوافق الهيكلي والفريماتقواطع HDM3 (مقاسات 160A / 250A) و HDM3E (مقاسات 125A / 250A)تركيب داخلي مباشر في التجويف الأيمن تحت الغطاء الرئيسي عبر جهزلي.
موقع التركيب الميكانيكيالتجويف الداخلي الأيمن للقاطع (Right-Side Internal Cavity)استغلال أمثل للمساحة الداخلية دون زيادة العرض الخارجي للقاطع.
مادة تصنيع نقاط التلامسنحاس عالي النقاء مطلي بسبائك الفضة (Silver-Alloy Plated)استقرار تام لإشارات التحكم الرقمية (PLC/SCADA) بدون مقاومة أو فقد جهد.
نقاط التلامس المتاحةنقاط تبديل قياسية (1NO + 1NC) لكل من دائرة المساعدة ودائرة الإنذارمرونة عالية في الربط مع لمبات البيان، السرينات، ووحدات التحكم المنطقي.
الاعتمادات والتوافق القياسيمطابق للمواصفات القياسية الدولية (IEC/EN 60947-5-1)ضمان أقصى درجات الأمان والموثوقية في المشاريع الهندسية والمقاولات.

مجالات الاستخدام والتطبيقات العملية

  1. لوحات التوزيع الكهربائية في المجمعات السكنية والتجارية الكبرى: لبيان حالة القواطع الرئيسية والفرعية على واجهة اللوحات وعبر أنظمة المراقبة المركزية عبر منصة جهزلي.
  2. خطوط الإنتاج واللوحات الصناعية (BMS / SCADA): التي تتطلب مراقبة آلية مستمرة وتسجيل لحظي لأي فصل ناتج عن أعطال الأحمال أو القصور.
  3. أنظمة المضخات ووحدات توليد الطاقة الاحتياطية: لربط حالة القاطع بوحدات التحكم في المولدات ولوحات التبديل التلقائي (ATS) عبر منصة جهزلي.
  4. غرف التحكم والمراقبة المركزية (PLC): لتغذية المداخل الرقمية (Digital Inputs) لوحدات التحكم المنطقي بإشارات دقيقة عن جاهزية الدوائر أو وجود أعطال.

نصائح فنية وهندسية للتركيب والاستخدام الأمثل

تنبيه سلامة وتأمين كهربائي: يجب فصل التغذية الكهربائية الرئيسية تماماً عن القاطع ووضعه في وضعية الفصل (OFF أو TRIP) قبل فك الغطاء العلوي لتركيب طقم التلامسات المساعدة والإنذار.
  1. تحديد التجويف المخصص بدقة: تأكد من تثبيت الطقم في التجويف الداخلي الأيمن المخصص له داخل قواطع HDM3 (160/250A) أو HDM3E (125/250A)، والتحقق من تعشيق ريشة التشغيل الميكانيكية مع آلية حركة القاطع.
  2. ترتيب وتوجيه أسلاك التحكم: مرر أسلاك الإشارة الرفيعة عبر المجاري الجانبية المخصصة داخل جسم القاطع قبل إعادة تثبيت الغطاء الرئيسي، لتجنب انضغاط الأسلاك أو تلف عزلها.
  3. الاختبار الوظيفي المزدوج قبل التشغيل: اختبر تغير حالة التلامسات المساعدة باستخدام جهاز القياس (الأوميتر) عند تحريك يد القاطع بين (ON) و (OFF)، ثم اضغط على زر الاختبار (Push-to-Trip) للتحقق من استجابة تلامسات الإنذار (Alarm) بشكل مستقل تماماً بالموقع عبر منصة جهزلي.

الخاتمة الهندسية والاستشارية للمنتج

عندما تباشرين أعمال تصميم وتجميع لوحات التوزيع الذكية، منظومات الـ BMS والـ SCADA، ولوحات التحكم الصناعية ذات القدرات المتوسطة (125 إلى 250 أمبير)، وتطالبين بملحق مراقبة دقيق يجمع بين متابعة حالة التشغيل والإنذار الفوري عند الأعطال، فإن طقم التلامسات المساعدة والإنذار الأيمن من هيمل يمثل الحل الهندسي الأكثر كفاءة واعتمادية للمشروع.
يضمن هذا الملحق مطابقة تامة لاشتراطات الاستشاريين، دقة عالية في نقل الإشارات الرقمية، وتضمنين توريده بكافة شهادات الاعتماد والضمان الرسمية عبر شريككِ الاستراتيجي للتوريدات الكهربائية منصة جهزلي.
